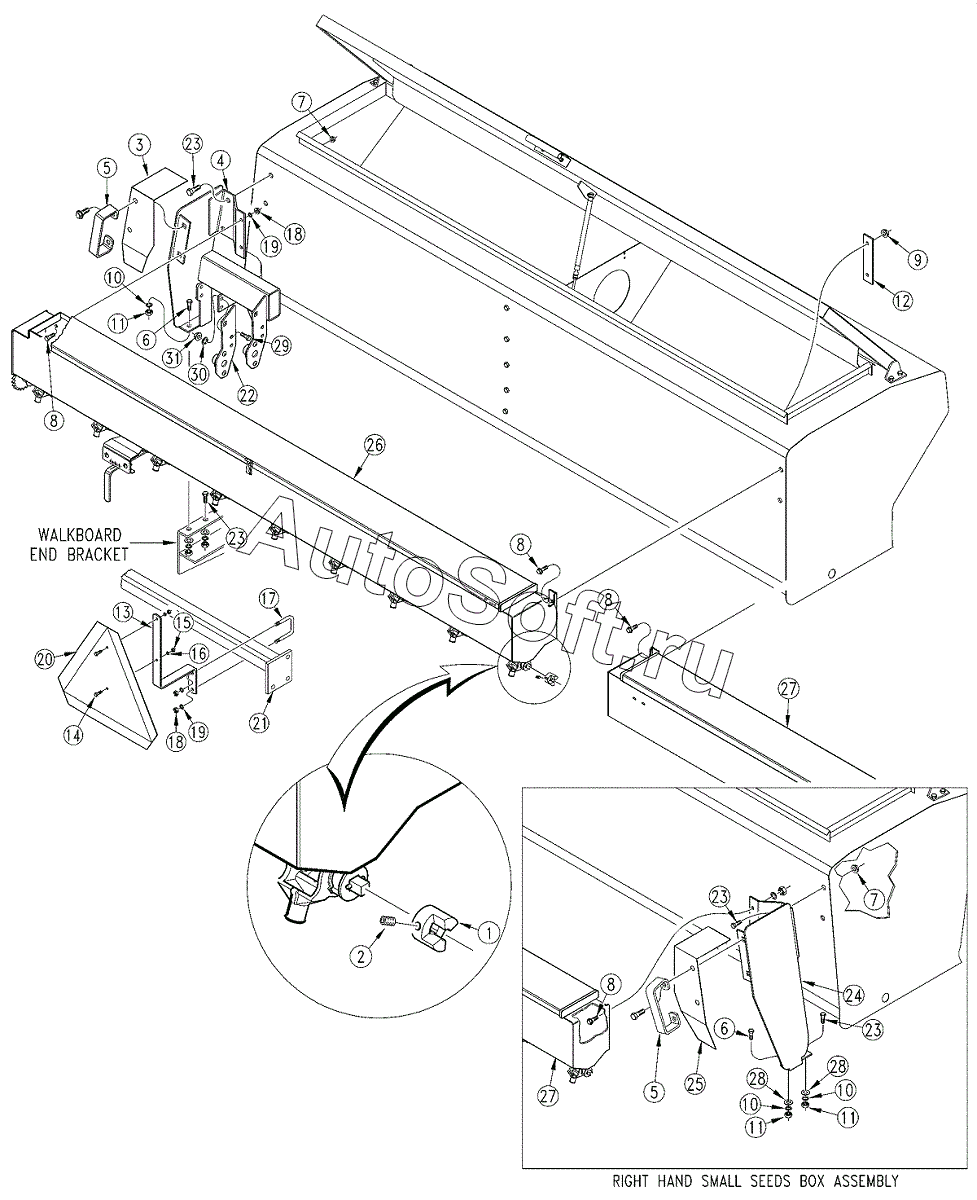

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 1500 Small Seeds Box Mount
21
22
23
23
23
23
24
25
26
26
26
26
26
20
27
27
27
27
27
27
28
28
29
30
31
11
11
11
2
3
4
5
5
6
6
7
7
8
8
8
8
9
10
10
10
1
12
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | FLEX COUPLER 3/8 SQUARE BORE | |
| 2 | 8***C | SCREW SET | |
| 3 | 1***D | HANDLE MOUNT LH CHAIN GUARD | |
| 4 | 1***H | 3PT SML SDS BOX MNT LH W/DRIVE | |
| 5 | 1***D | HANDLE | |
| 6 | 8***C | HHCS 1/2-13X1 GR5 | |
| 7 | 8***C | NUT HEX FLG. LOCK | |
| 8 | 8***C | HFS | |
| 9 | 8***C | NUT FLANGE LOCK | |
| 10 | 8***C | WASHER LOCK SPRING | |
| 11 | 8***C | NUT HEX | |
| 12 | 1***D | SEED BOX REINFORCEMENT STRAP | |
| 13 | 1***D | SMV MOUNT BRACKET | |
| 14 | 8***C | SCREW RD HD | |
| 15 | 8***C | NUT-HEX | |
| 16 | 8***C | WASHER LOCK SPRING | |
| 17 | 8***C | U-BOLT 3/8-16 X 2 X 2 3/4 | |
| 18 | 8***C | NUT HEX | |
| 19 | 8***C | WASHER LOCK SPRING | |
| 20 | 8***C | DECAL SLOW MOVING-GALV. BACKED | |
| 21 | R***E | REAR 2" X 2" STEP MOUNTING TUBE | |
| 22 | 1***D | BRG PLATE | |
| 23 | 8***C | HHCS | |
| 24 | 1***H | 3PT SML SDS BOX MNT RH NON DRV | |
| 25 | 1***D | HANDLE MOUNT RH CHAIN GUARD | |
| 26 | 1***H | 3PT 15'-6 SML SDS BOX LH | |
| 26 | 1***H | 3PT 15'-7 SML SDS BOX LH | |
| 26 | 1***H | 3PT 15'-7 1/2 SML SDS BOX LH | |
| 26 | 1***H | 3PT 15'-8 SML SDS BOX LH | |
| 26 | 1***H | 3PT 15'-10 SML SDS BOX LH | |
| 27 | 1***H | 3PT 15'-6 SML SDS BOX RH | |
| 27 | 1***H | 3PT 15'-7 SML SDS BOX RH | |
| 27 | 1***H | 3PT 15'-7 1/2 SML SDS BOX RH | |
| 27 | 1***H | 3PT 15'-8 SML SDS BOX RH | |
| 27 | 1***H | 3PT 15'-10 SML SDS BOX RH | |
| 28 | 8***C | WASHER FLAT | |
| 29 | 8***C | HHCS | |
| 30 | 8***C | WASHER FLAT | |
| 31 | 8***C | NUT HEX JAM |
