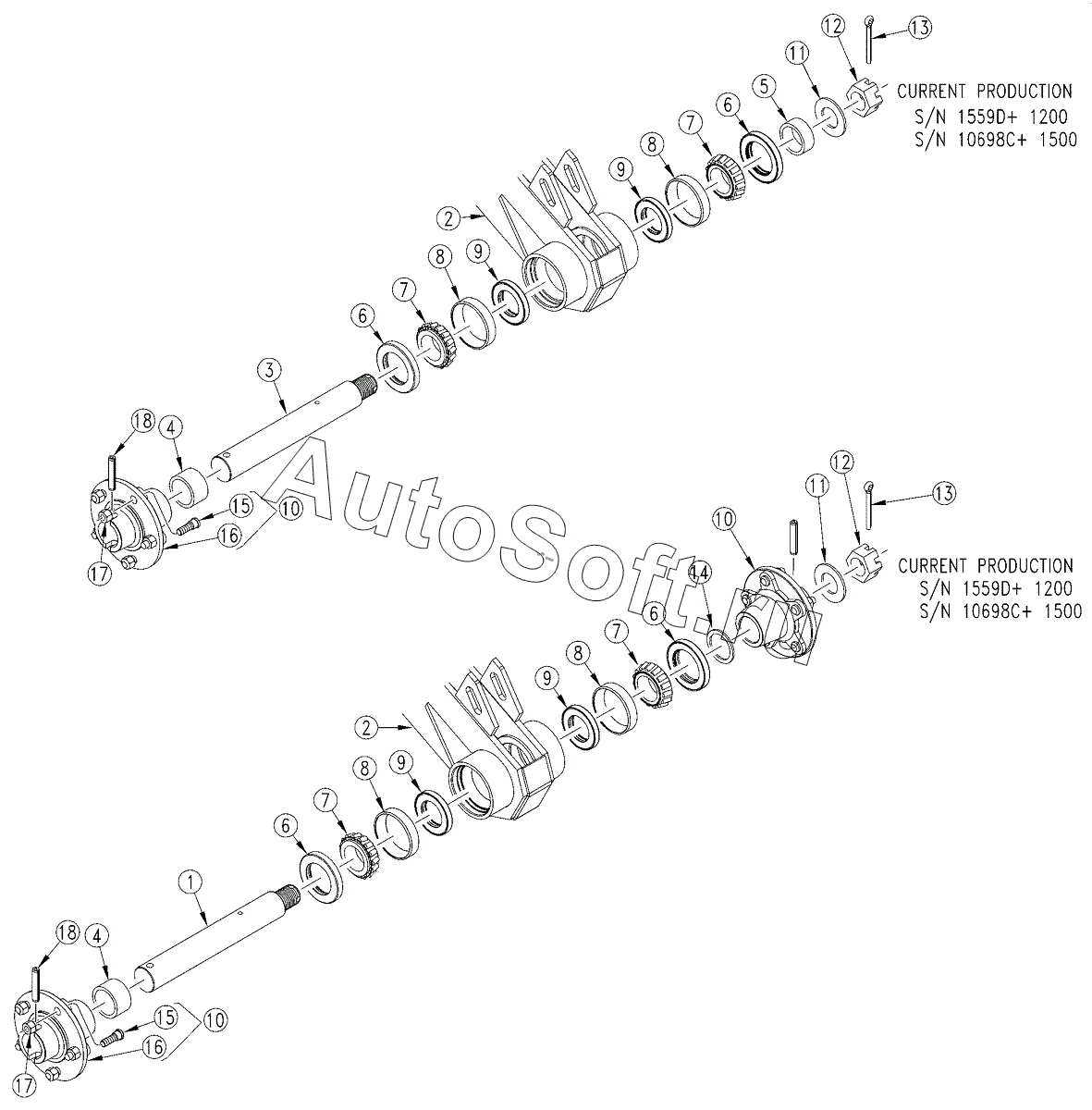

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 1200 And 1500 Drive Gauge Wheel Arm (2003+)
1
2
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
10
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | 204-064KX 20.53 W/ 1.5-12 THD | |
| 2 | 1***H | GAUGE WHEEL ARM | |
| 3 | 1***D | SPNDL 2 X 15 W/ 1.5-12 THD | |
| 4 | 1***D | AXLE SPACER TUBE;LONG | |
| 5 | 1***D | AXLE SPACER TUBE | |
| 6 | 8***C | SEAL DBL LIP | |
| 7 | 8***C | BEARING CONE | |
| 8 | 8***C | BEARING CUP | |
| 9 | 8***C | SEAL | |
| 10 | 1***S | HUB 5 BOLT SUB ASSEMBLY | |
| 11 | 8***C | WASHER HARD | |
| 12 | 8***C | NUT HEX SLOTTED | |
| 13 | 8***C | PIN COTTER | |
| 14 | 1***D | WASHER FLAT | |
| 15 | 8***C | HUB STUD 1/2-20X1 5/8 GR5 | |
| 16 | 1***D | HUB 5 BOLT 2 DIA BORE | |
| 17 | 8***C | NUT LUG 1/2-20X90DEG PLT 13/16 | |
| 18 | 8***C | PIN SPIROL 1/2 X 2 3/4 |
