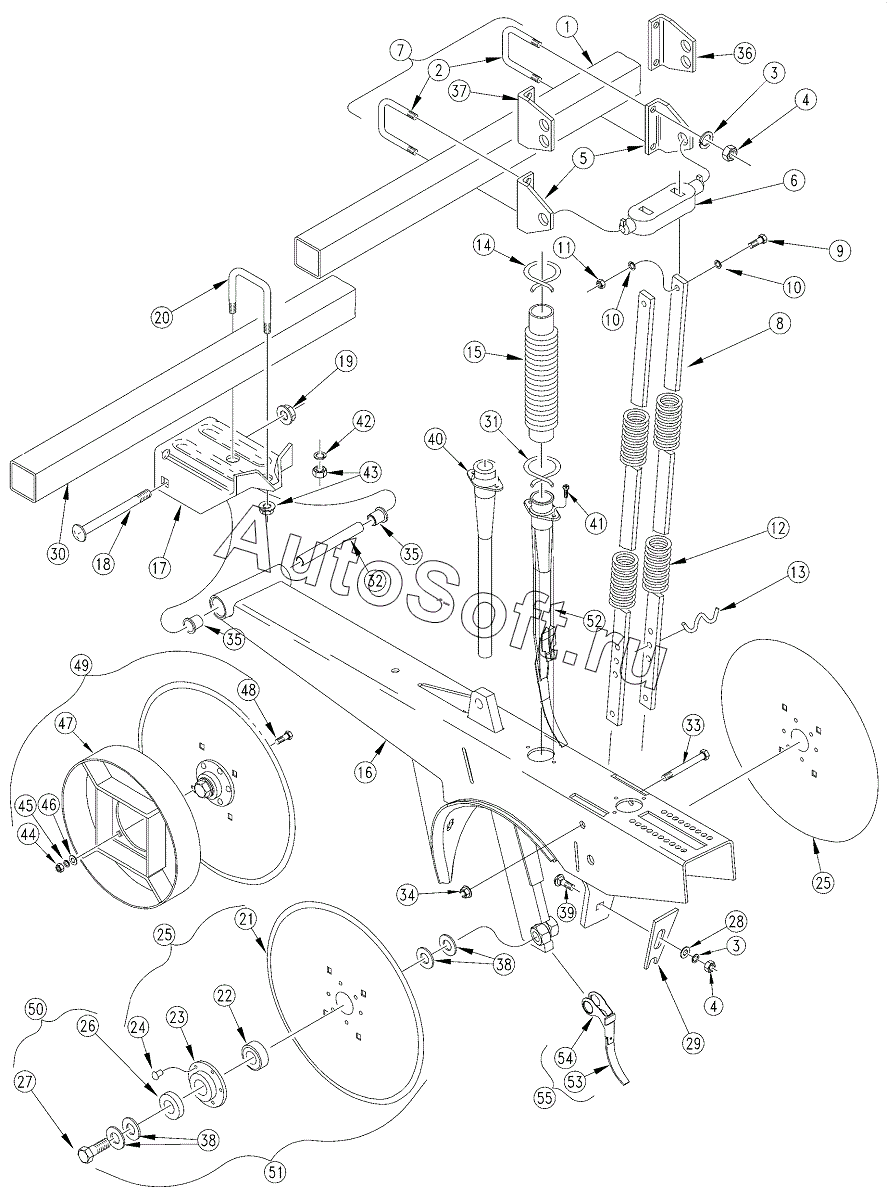

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Option 00 Straight Arm Opener
42
28
29
30
30
31
32
33
34
35
35
36
37
38
38
39
40
41
27
43
43
44
45
46
47
48
49
50
51
52
53
54
55
16
16
16
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
1
17
18
19
20
21
21
22
23
24
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***E | SPRING ROD MOUNTING TUBE | |
| 2 | 8***C | U-BOLT 3/8-16 X 2 X 2 3/4 | |
| 3 | 8***C | WASHER LOCK SPRING | |
| 4 | 8***C | NUT HEX | |
| 5 | 1***D | SPRING ROD CASTING CLIP | |
| 6 | 8***C | CASTING DOUBLE SPRING ROD | |
| 7 | 1***A | SPRING CASTING MTG ASS'Y | |
| 8 | 1***D | STRAIGHT ARM OPENER SPRING ROD | |
| 9 | 8***C | HHCS | |
| 10 | 8***C | WASHER LOCK SPRING | |
| 11 | 8***C | NUT-HEX | |
| 12 | 8***C | SPRING COMP 13/16IDX.156WX19.5 | |
| 13 | 1***D | DISC SPRING BAR WIRE CLIP | |
| 14 | 8***C | CLAMP HOSE | |
| 15 | 8***C | SEED HOSE 30 RIBS X7 1/2 LG | |
| 16 | 1***H | OPENER WELDMENT - SHORT | |
| 16 | 1***H | RPBY 142-854A | |
| 16 | 1***H | RPBY 142-521H | |
| 17 | 1***D | 94 STRAIGHT ARM OPENER MOUNT | |
| 18 | 8***C | RHSNB | |
| 19 | 8***C | NUT HEX FLG. LOCK | |
| 20 | 8***C | U-BOLT 1/2-13X3 1/32X4 | |
| 21 | 8***C | DISK BLADE 3MM 13.5 DIA | |
| 21 | 8***C | FLAT DISK BLADE-4MM THICK | |
| 22 | 1***V | BRG | |
| 23 | 8***C | HSG RIBB FLG | |
| 24 | 8***C | RIVET,BUTTON HEAD | |
| 25 | 1***S | DISK BLADE ASY 3MM 13.5 DIA | |
| 25 | 1***S | DD W/205 BRG-PLD FLNG-4MM | |
| 26 | 1***D | DD BRG FLANGE DUST COVER | |
| 27 | 8***C | HHCS | |
| 28 | 8***C | WASHER FLAT | |
| 29 | 1***D | D.D. SLOTTED SCRAPER | |
| 30 | O***E | OPENER MOUNTING TUBE | |
| 31 | 8***C | CLAMP HOSE | |
| 32 | 1***D | STRAIGHT ARM OPENER PIVOT PIPE | |
| 33 | 8***C | HFS | |
| 34 | 8***C | NUT FLANGE LOCK | |
| 35 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 36 | 1***D | OFFSET SPRING ROD CLIP R.H. | |
| 37 | 1***D | OFFSET SPRING ROD CLIP L.H. | |
| 38 | 8***C | WASHER MACH | |
| 39 | 8***C | RHSNB | |
| 40 | 8***C | PLASTIC OPENER SEED TUBE | |
| 41 | 8***C | SCREW HEX | |
| 42 | 8***C | WASHER LOCK SPRING | |
| 43 | 8***C | NUT HEX | |
| 43 | 8***C | NUT HEX WHIZ | |
| 44 | 8***C | NUT HEX | |
| 45 | 8***C | WASHER LOCK SPRING | |
| 46 | 8***C | WASHER FLAT | |
| 47 | 1***H | 10 1/2 DEPTH BAND WLMT | |
| 48 | 8***C | RHSNB | |
| 49 | 1***A | 10 1/2 DEPTH BAND BUNDLE | |
| 50 | 1***S | BLADE UPDATE HARDWARE | |
| 51 | 1***A | 13 1/2 BLADE UPDATE-1/4 RIVETS | |
| 52 | 8***C | OPENER SEED TUBE, PLASTIC | |
| 53 | 8***C | SEED FLAP, RUBBER, SEED-LOK | |
| 54 | 1***D | HEX SEED FLAP MOUNTING CLIP | |
| 55 | 1***S | SEED FLAP & HEX CLIP, SEEDLOK |
