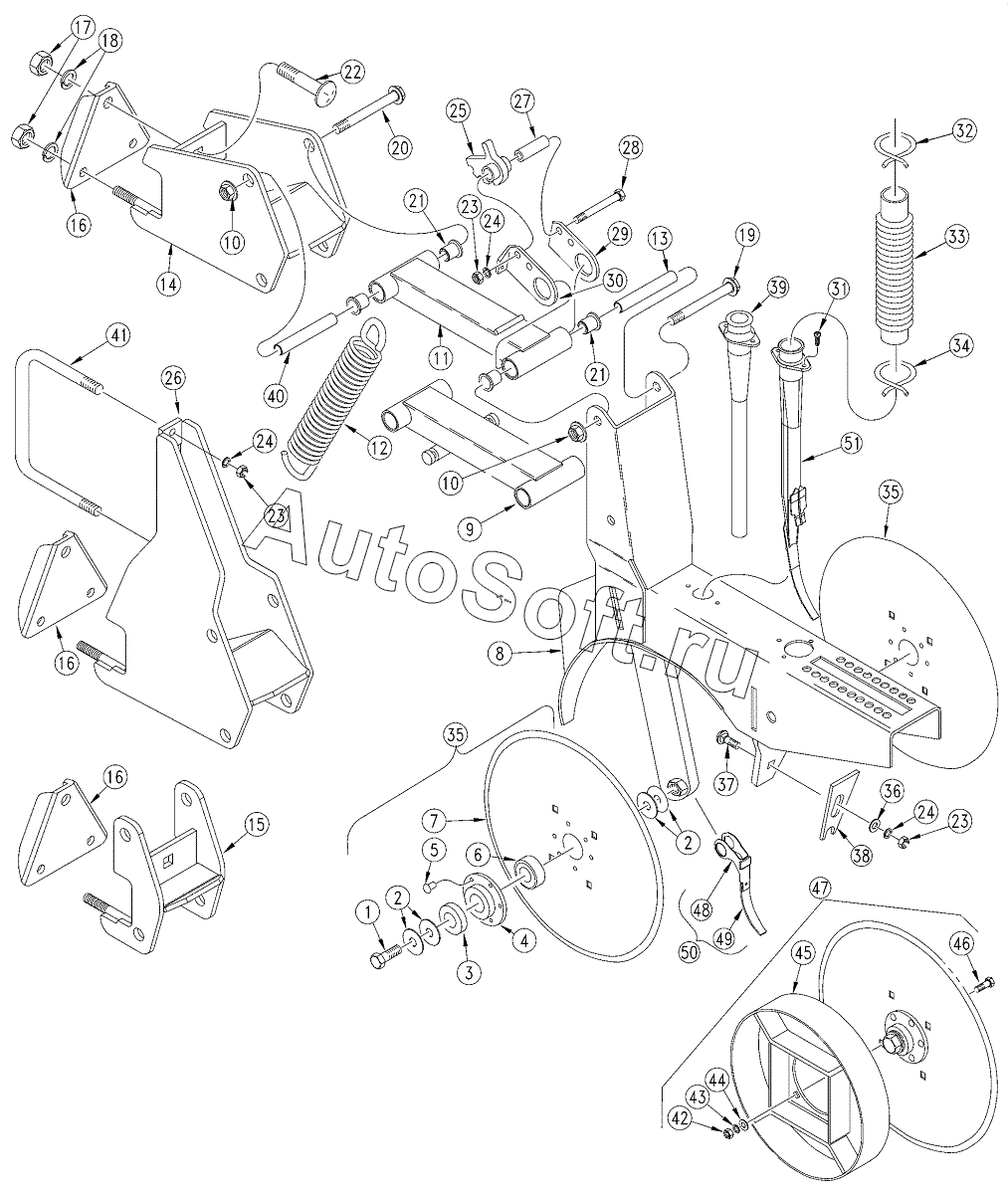

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Option 10 Parallel Arm Opener
38
27
28
29
30
31
32
33
34
35
35
35
35
36
37
26
39
40
41
42
43
44
45
46
47
48
49
50
51
12
2
2
3
4
4
5
6
7
7
8
8
9
10
10
11
1
13
14
15
16
16
16
17
18
19
20
21
21
22
23
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | HHCS | |
| 2 | 8***C | WASHER MACH | |
| 3 | 1***D | DD BRG FLANGE DUST COVER | |
| 4 | 1***D | BEARING FLANGE-3/16 DIA HOLES | |
| 4 | 8***C | RPBY 107-112D | |
| 5 | 8***C | RIVET,BUTTON HEAD .203 X 9/16 | |
| 6 | 1***V | BRG | |
| 7 | 1***A | 13 1/2 BLADE UPDATE-1/4 RIVETS | |
| 7 | 8***C | RPBY 107-134A | |
| 8 | 1***H | RPBY 198-946A | |
| 8 | 1***H | PARALLEL LINKAGE OPENER WELD | |
| 9 | 1***H | BOTTOM PARALLEL ARM WELDMENT | |
| 10 | 8***C | NUT HEX FLG. LOCK | |
| 11 | 1***H | TOP PARALLEL ARM WELDMENT | |
| 12 | 8***C | SPRING EXT 1 5/8OD X 6.6X.177 | |
| 13 | 1***D | REAR PARALLEL ARM PIVOT TUBE | |
| 14 | 1***H | 3PT PAR ARM OPENER REAR MNT | |
| 15 | 1***H | 3PT PAR ARM OPENER FRNT MNT | |
| 16 | 1***D | PARALLEL OPENER MOUNT PLATE | |
| 17 | 8***C | NUT HEX | |
| 18 | 8***C | WASHER LOCK SPRING | |
| 19 | 8***C | HFS 1/2-13 X 5 1/4 | |
| 20 | 8***C | HFS 1/2-13 X 5 1/2 | |
| 21 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 22 | 8***C | RHSNB 5/8-11 X 4 1/2 GR5 | |
| 23 | 8***C | NUT HEX | |
| 24 | 8***C | WASHER LOCK SPRING | |
| 25 | 8***C | CASTING SPRING ADJUST | |
| 26 | 1***H | 3PT PAR ARM OPNER EXTENDED MNT | |
| 27 | 1***D | SPRING ADJUST PIVOT TUBE | |
| 28 | 8***C | HHCS 3/8-16X3 1/2 GR5 | |
| 29 | 1***D | SPRING ADJUST PLATE RH | |
| 30 | 1***D | SPRING ADJUST PLATE LH | |
| 31 | 8***C | SCREW HEX | |
| 32 | 8***C | CLAMP HOSE | |
| 33 | 8***C | RUBBER GRAIN TUBE | |
| 34 | 8***C | CLAMP HOSE | |
| 35 | 1***S | RPBY 107-133S | |
| 35 | 1***S | RPBY | |
| 35 | 1***S | DD W/205 BRG-PLD FLNG-4MM | |
| 36 | 8***C | WASHER FLAT | |
| 37 | 8***C | RHSNB | |
| 38 | 1***D | D.D. SLOTTED SCRAPER | |
| 39 | 8***C | PLASTIC OPENER SEED TUBE | |
| 40 | 1***D | FRONT PARALLEL ARM PIVOT TUBE | |
| 41 | 8***C | U-BOLT 3/8-16 X 6 1/32 X 7 | |
| 42 | 8***C | NUT HEX | |
| 43 | 8***C | WASHER LOCK SPRING | |
| 44 | 8***C | WASHER FLAT | |
| 45 | 1***H | 10 1/2 DEPTH BAND WLMT | |
| 46 | 8***C | HHCS 7/16-14X1 1/2 GR5 | |
| 47 | 1***A | 10 1/2 DEPTH BAND BUNDLE | |
| 48 | 1***D | HEX SEED FLAP MOUNTING CLIP | |
| 49 | 8***C | SEED FLAP, RUBBER, SEED-LOK | |
| 50 | 1***S | SEED FLAP & HEX CLIP, SEEDLOK | |
| 51 | 8***C | OPENER SEED TUBE, PLASTIC |
