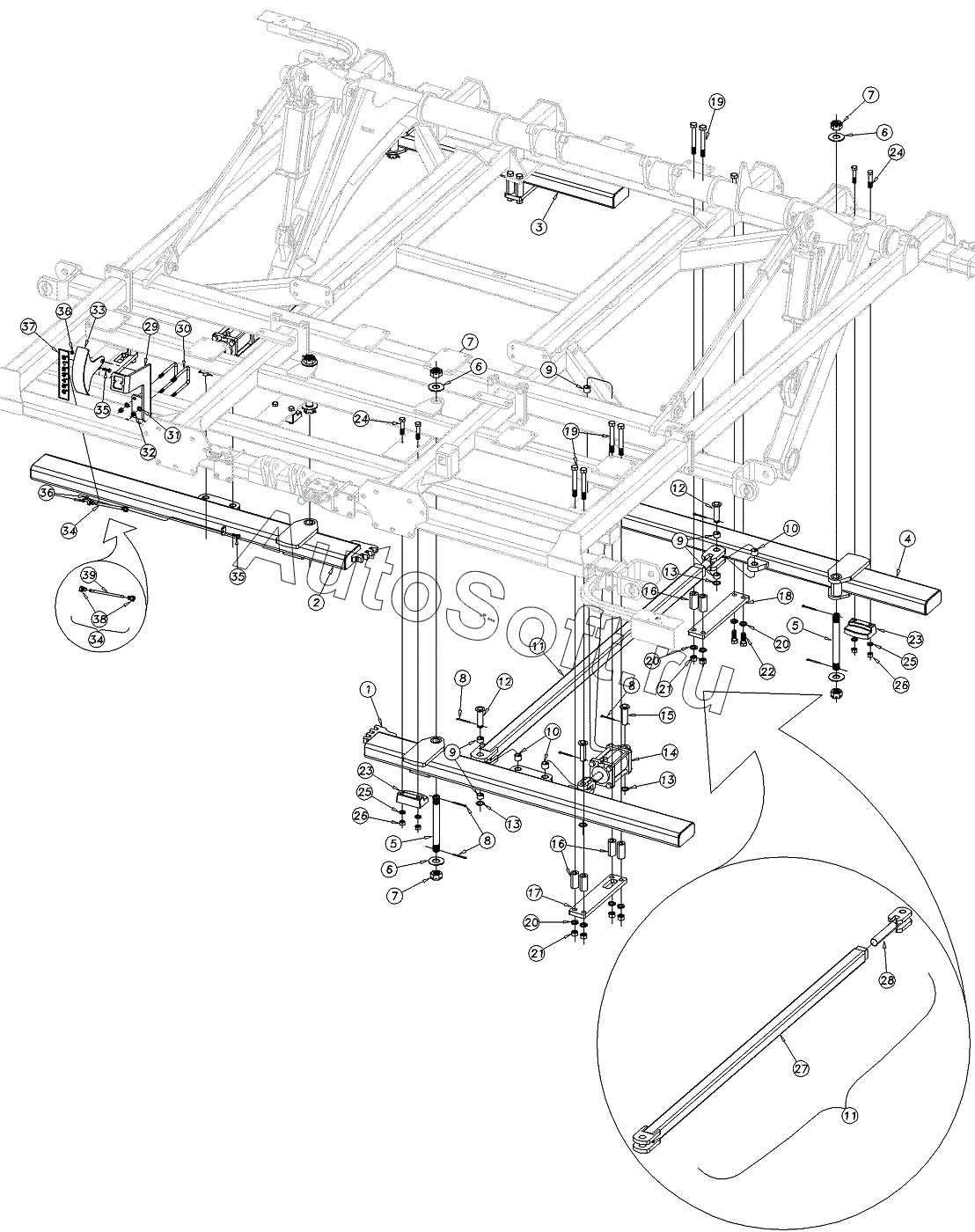

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Gang Bar Assembly 3500-4000
1
2
3
4
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
11
11
12
12
13
13
13
14
15
16
16
17
18
19
19
20
20
20
21
21
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | 35-40 CTR GANG BAR LH FRT | |
| 2 | 5***H | 35-40 CTR GANG BAR RH FRT | |
| 3 | 5***H | 35-40 CTR GANG BAR RH REAR | |
| 4 | 5***H | 35-40 CTR GANG BAR LH REAR | |
| 5 | 5***D | BOLT1 1/4X12 1/8 | |
| 6 | 8***C | WASHER FLAT | |
| 7 | 8***C | NUT HEX SLOTTED | |
| 8 | 8***C | PIN COTTER | |
| 9 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 10 | 8***C | BUSHING CYL | |
| 11 | 5***S | TURNBUCKLE ASSEMBLY | |
| 12 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 13 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 14 | 8***C | CYL REP 4.00X2.5X1.38 ROD (TIE | |
| 15 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 16 | 5***D | TUBE RND | |
| 17 | 5***D | PLATE TORCHED | |
| 18 | 5***D | PLATE TORCHED | |
| 19 | 8***C | HHCS 3/4-10X6 GR5 | |
| 20 | 8***C | WASHER LOCK SPRING | |
| 21 | 8***C | NUT HEX | |
| 22 | 8***C | HHCS 3/4-10X2 GR5 | |
| 23 | 8***C | BRACKET | |
| 24 | 8***C | HHCS 5/8-11X3 1/2 GR5 | |
| 25 | 8***C | WASHER LOCK SPRING | |
| 26 | 8***C | NUT HEX | |
| 27 | 5***H | TURNBUCKLE | |
| 28 | 5***H | TURNBUCKLE END | |
| 29 | 5***H | ANGLE GAUGE BRACKET | |
| 30 | 8***C | U-BOLT 1/2-13X3 1/32X5 | |
| 31 | 8***C | WASHER LOCK SPRING | |
| 32 | 8***C | NUT HEX | |
| 33 | 5***H | ANGLE GAUGE | |
| 34 | 5***S | GAUGE LINK35-40 | |
| 35 | 8***C | HHCS | |
| 36 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 37 | 8***C | DECAL TMX GAUGE | |
| 38 | 8***C | 3/8"HEIM JOINT | |
| 39 | 5***D | BAR RND-3/8THD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
