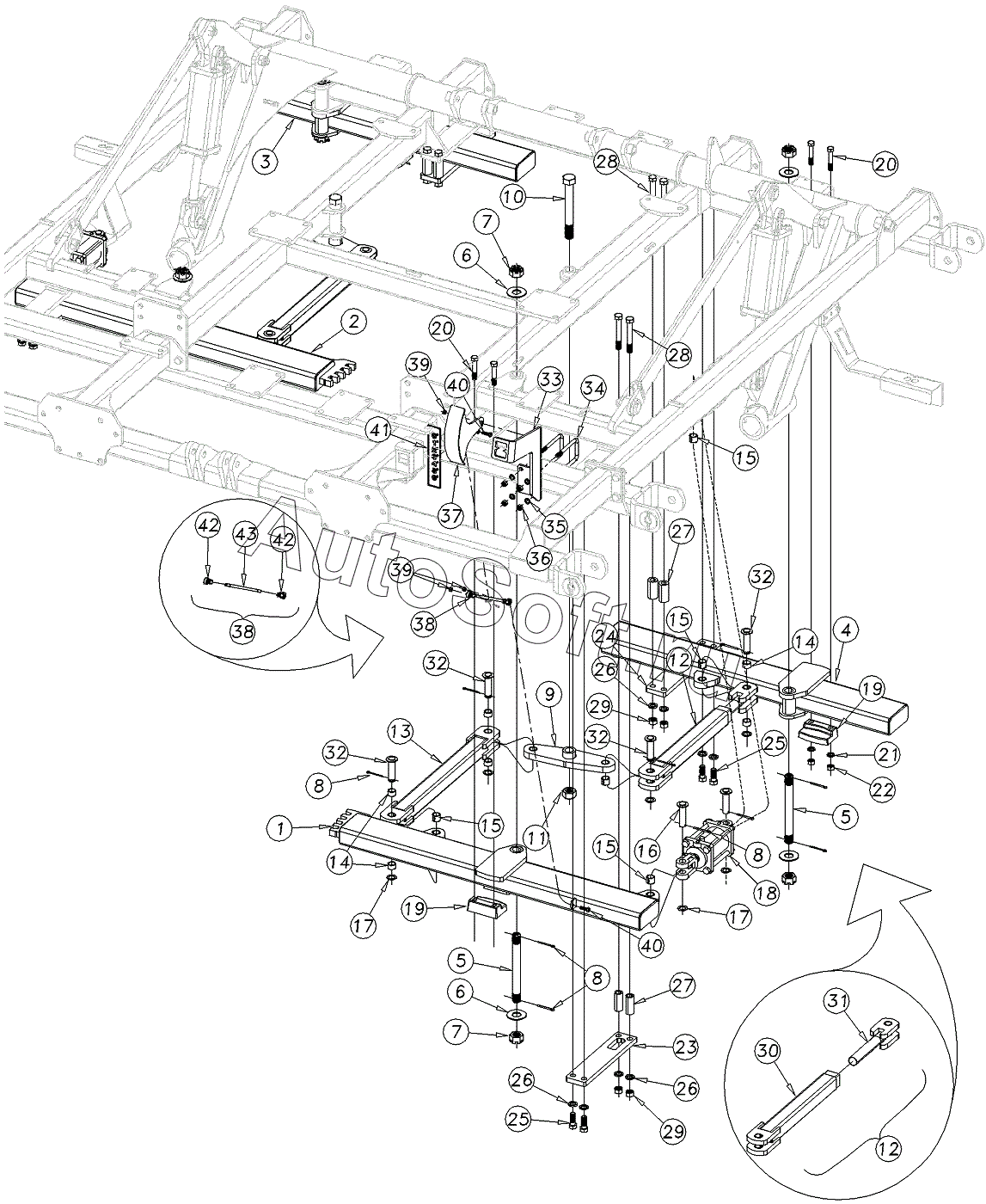

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Gang Bar Assembly 2400-3000
33
23
24
25
25
26
26
26
27
27
28
28
29
29
30
31
32
32
32
32
22
34
35
36
37
38
38
39
39
40
40
41
42
42
43
12
12
2
3
4
5
5
6
6
7
7
8
8
8
9
10
11
1
13
14
14
15
15
15
15
16
17
17
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | CENTER FRONT LH GANG TUBE | |
| 2 | 5***H | CENTER FRONT RH GANG TUBE | |
| 3 | 5***H | CENTER BACK RH GANG TUBE | |
| 4 | 5***H | CENTER BACK LH GANG TUBE | |
| 5 | 5***D | BOLT1 1/4X12 1/8 | |
| 6 | 8***C | WASHER FLAT | |
| 7 | 8***C | NUT HEX SLOTTED | |
| 8 | 8***C | PIN COTTER | |
| 9 | 5***H | ROCKER ARM | |
| 10 | 8***C | HHCS | |
| 11 | 8***C | NUT HEX TOP LOCK 1 1/4-7 PLT | |
| 12 | 5***S | TURNBUCKLE ASSEMBLY | |
| 13 | 5***H | LINK | |
| 14 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 15 | 8***C | BUSHING CYL | |
| 16 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 17 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 18 | 8***C | CYL REP 3.75X2.5X1.38 ROD (TIE) | |
| 19 | 8***C | BRACKET | |
| 20 | 8***C | HHCS 5/8-11X3 1/2 GR5 | |
| 21 | 8***C | WASHER LOCK SPRING | |
| 22 | 8***C | NUT HEX | |
| 23 | 5***D | PLATE TORCHED | |
| 24 | 5***D | PLATE TORCHED | |
| 25 | 8***C | HHCS 3/4-10X2 GR5 | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 5***D | TUBE RND | |
| 28 | 8***C | HHCS 3/4-10X6 GR5 | |
| 29 | 8***C | NUT HEX | |
| 30 | 5***H | TURNBUCKLE | |
| 31 | 5***H | TURNBUCKLE END | |
| 32 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 33 | 5***H | ANGLE GAUGE BRACKET | |
| 34 | 8***C | U-BOLT 1/2-13X3 1/32X6 | |
| 35 | 8***C | WASHER LOCK SPRING | |
| 36 | 8***C | NUT HEX | |
| 37 | 5***H | ANGLE GAUGE | |
| 38 | 5***S | GAUGE LINK | |
| 39 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 40 | 8***C | HHCS | |
| 41 | 8***C | DECAL TMX GAUGE | |
| 42 | 8***C | 3/8"HEIM JOINT | |
| 43 | 5***D | BAR RND-3/8THD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
