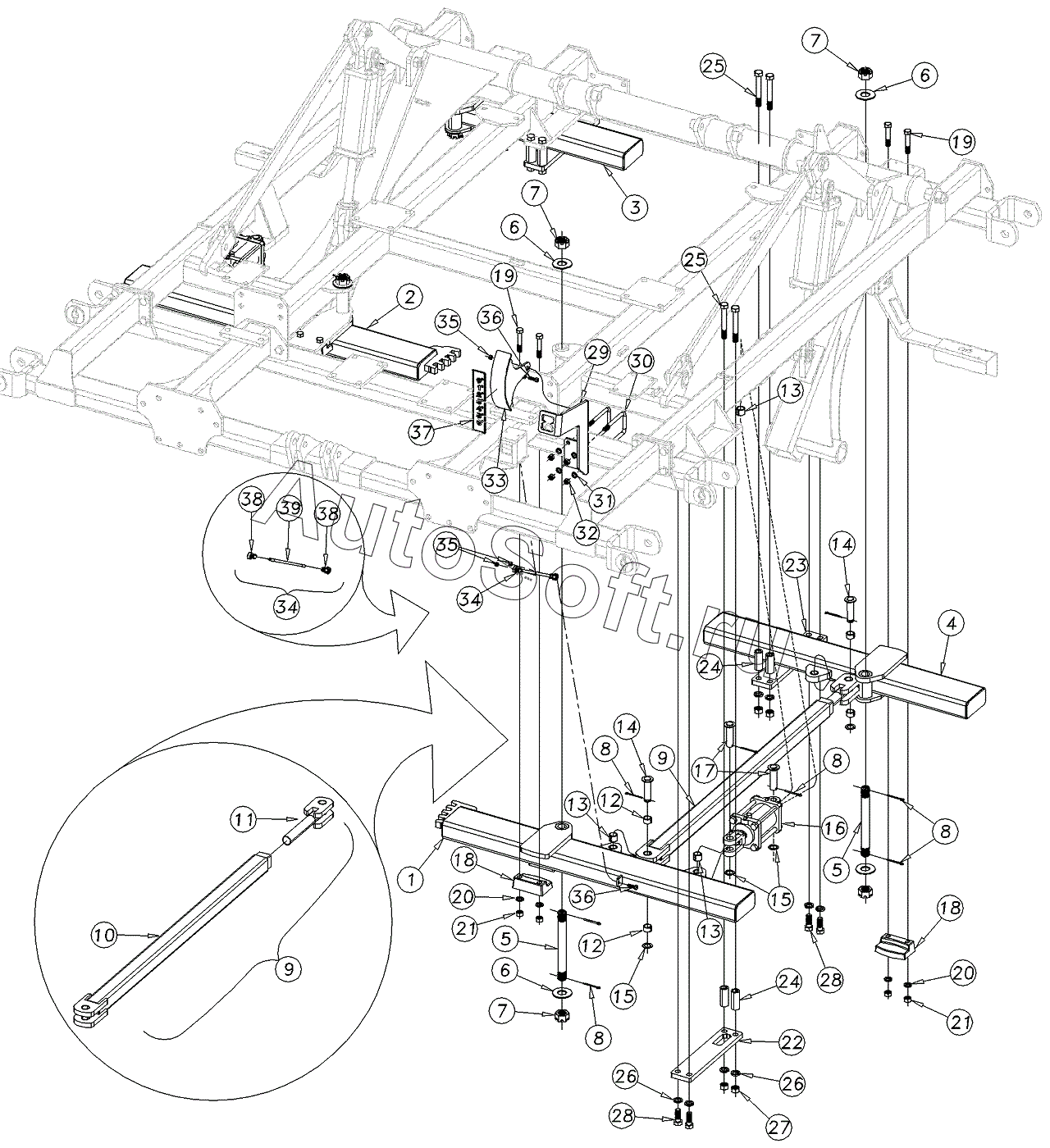

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Gang Bar Assembly 1800
30
21
21
22
23
24
24
25
25
26
26
27
28
28
29
20
20
31
32
33
34
34
35
35
36
36
37
38
38
39
11
2
3
4
5
5
6
6
6
7
7
7
8
8
8
8
9
9
10
1
12
12
13
13
13
14
14
15
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | 1800 CTR LH FRONT GANG BAR | |
| 2 | 5***H | 1800 CTR RH FRONT GANG BAR | |
| 3 | 5***H | 1800 CTR RH REAR GANG BAR | |
| 4 | 5***H | 1800 CTR LH REAR GANG BAR | |
| 5 | 5***D | BOLT1 1/4X12 1/8 | |
| 6 | 8***C | WASHER FLAT | |
| 7 | 8***C | NUT HEX SLOTTED | |
| 8 | 8***C | PIN COTTER | |
| 9 | 5***S | TURNBUCKLE ASSEMBLY | |
| 10 | 5***H | TURNBUCKLE | |
| 11 | 5***H | TURNBUCKLE END | |
| 12 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 13 | 8***C | BUSHING CYL | |
| 14 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 15 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 16 | 8***C | CYL REP 3.75X2.5X1.38 ROD (TIE) | |
| 17 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 18 | 8***C | BRACKET | |
| 19 | 8***C | HHCS 5/8-11X3 1/2 GR5 | |
| 20 | 8***C | WASHER LOCK SPRING | |
| 21 | 8***C | NUT HEX | |
| 22 | 5***D | PLATE TORCHED | |
| 23 | 5***D | PLATE TORCHED | |
| 24 | 5***D | TUBE RND | |
| 25 | 8***C | HHCS 3/4-10X6 GR5 | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 8***C | NUT HEX | |
| 28 | 8***C | HHCS 3/4-10X2 GR5 | |
| 29 | 5***H | ANGLE GAUGE BRACKET | |
| 30 | 8***C | U-BOLT 1/2-13X3 1/32X6 | |
| 31 | 8***C | WASHER LOCK SPRING | |
| 32 | 8***C | NUT HEX | |
| 33 | 5***H | ANGLE GAUGE | |
| 34 | 5***S | GAUGE LINK | |
| 35 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 36 | 8***C | HHCS | |
| 37 | 8***C | DECAL TMX GAUGE | |
| 38 | 8***C | 3/8"HEIM JOINT | |
| 39 | 5***D | BAR RND-3/8THD |
