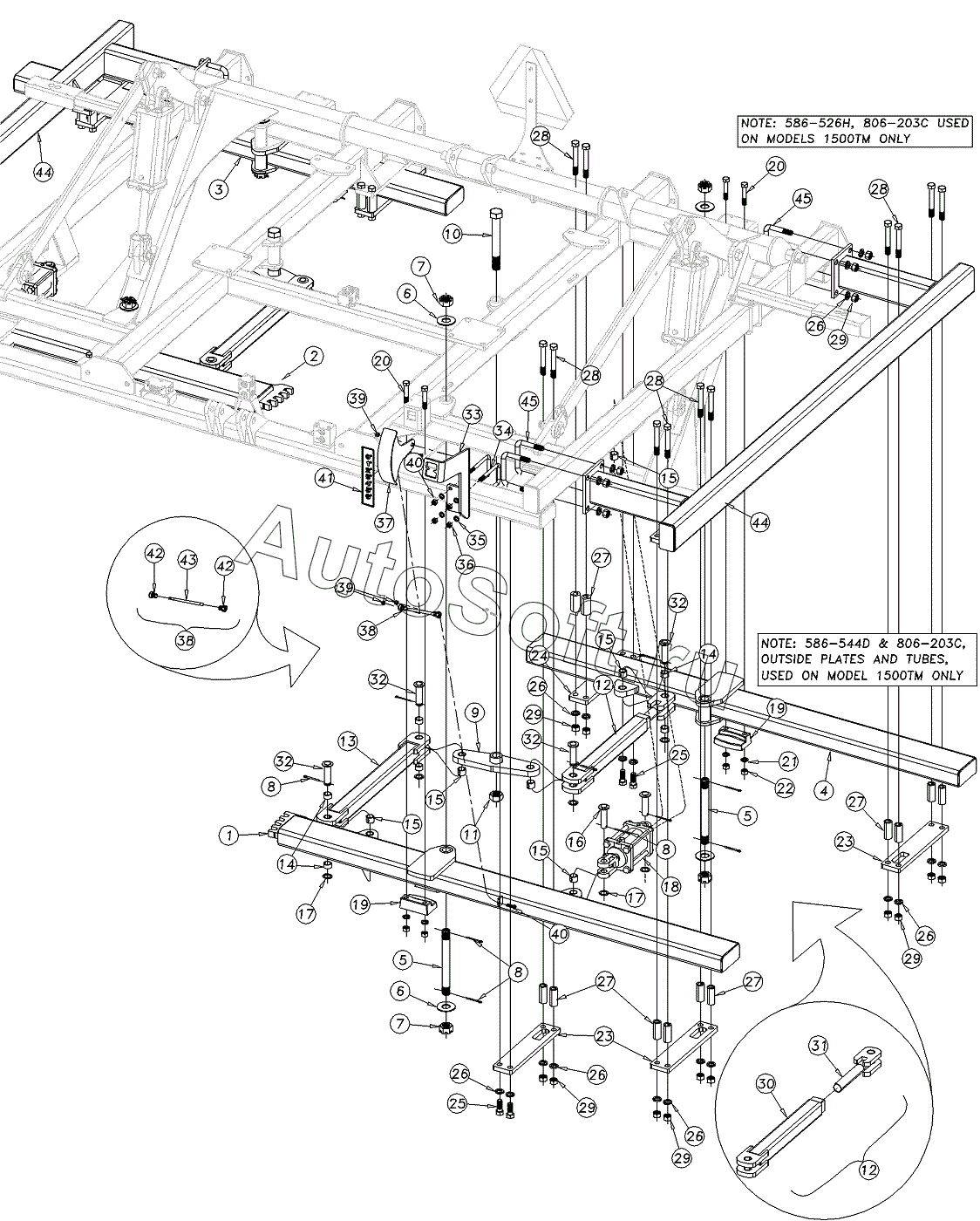

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Gang Bar Assembly 1200-1500
34
22
23
23
24
25
25
26
26
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
30
31
32
32
32
32
33
21
35
36
37
38
38
39
39
40
40
41
42
42
43
44
44
45
45
9
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
1
1
10
11
12
12
13
14
14
15
15
15
15
15
16
17
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | GANG BAR 1500 LH FRONT | |
| 1 | 5***H | GANG BAR 1200 LH FRONT | |
| 2 | 5***H | GANG BAR 1500 RH FRONT | |
| 2 | 5***H | GANG BAR 1200 RH FRONT | |
| 3 | 5***H | GANG BAR 1500 RH REAR | |
| 3 | 5***H | GANG BAR 1200 RH REAR | |
| 4 | 5***H | GANG BAR 1500 LH REAR | |
| 4 | 5***H | GANG BAR 1200 LH REAR | |
| 5 | 5***D | BOLT1 1/4X12 1/8 | |
| 6 | 8***C | WASHER FLAT | |
| 7 | 8***C | NUT HEX SLOTTED | |
| 8 | 8***C | PIN COTTER | |
| 9 | 5***H | ROCKER ARM | |
| 10 | 8***C | HHCS | |
| 11 | 8***C | NUT HEX TOP LOCK 1 1/4-7 PLT | |
| 12 | 5***S | TURNBUCKLE ASSEMBLY | |
| 13 | 5***H | LINK | |
| 14 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 15 | 8***C | BUSHING CYL | |
| 16 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 17 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 18 | 8***C | CYL REP 3.25X2.5X1.25 ROD(TIE) | |
| 19 | 8***C | BRACKET | |
| 20 | 8***C | HHCS 5/8-11X3 1/2 GR5 | |
| 21 | 8***C | WASHER LOCK SPRING | |
| 22 | 8***C | NUT HEX | |
| 23 | 5***D | PLATE TORCHED | |
| 24 | 5***D | PLATE TORCHED | |
| 25 | 8***C | HHCS 3/4-10X2 GR5 | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 5***D | TUBE RND | |
| 28 | 8***C | HHCS 3/4-10X6 GR5 | |
| 29 | 8***C | NUT HEX | |
| 30 | 5***H | TURNBUCKLE | |
| 31 | 5***H | TURNBUCKLE END | |
| 32 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 33 | 5***H | ANGLE GAUGE BRACKET | |
| 34 | 8***C | U-BOLT 1/2-13X3 1/32X6 | |
| 35 | 8***C | WASHER LOCK SPRING | |
| 36 | 8***C | NUT HEX | |
| 37 | 5***H | ANGLE GAUGE | |
| 38 | 5***S | GAUGE LINK | |
| 39 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 40 | 8***C | HHCS | |
| 41 | 8***C | DECAL TMX GAUGE | |
| 42 | 8***C | 3/8"HEIM JOINT | |
| 43 | 5***D | BAR RND-3/8THD | |
| 44 | 5***H | 1500TM C-FRAME | |
| 45 | 8***C | U-BOLT 3/4-10 X 5 1/32 X 4 1/2 |
