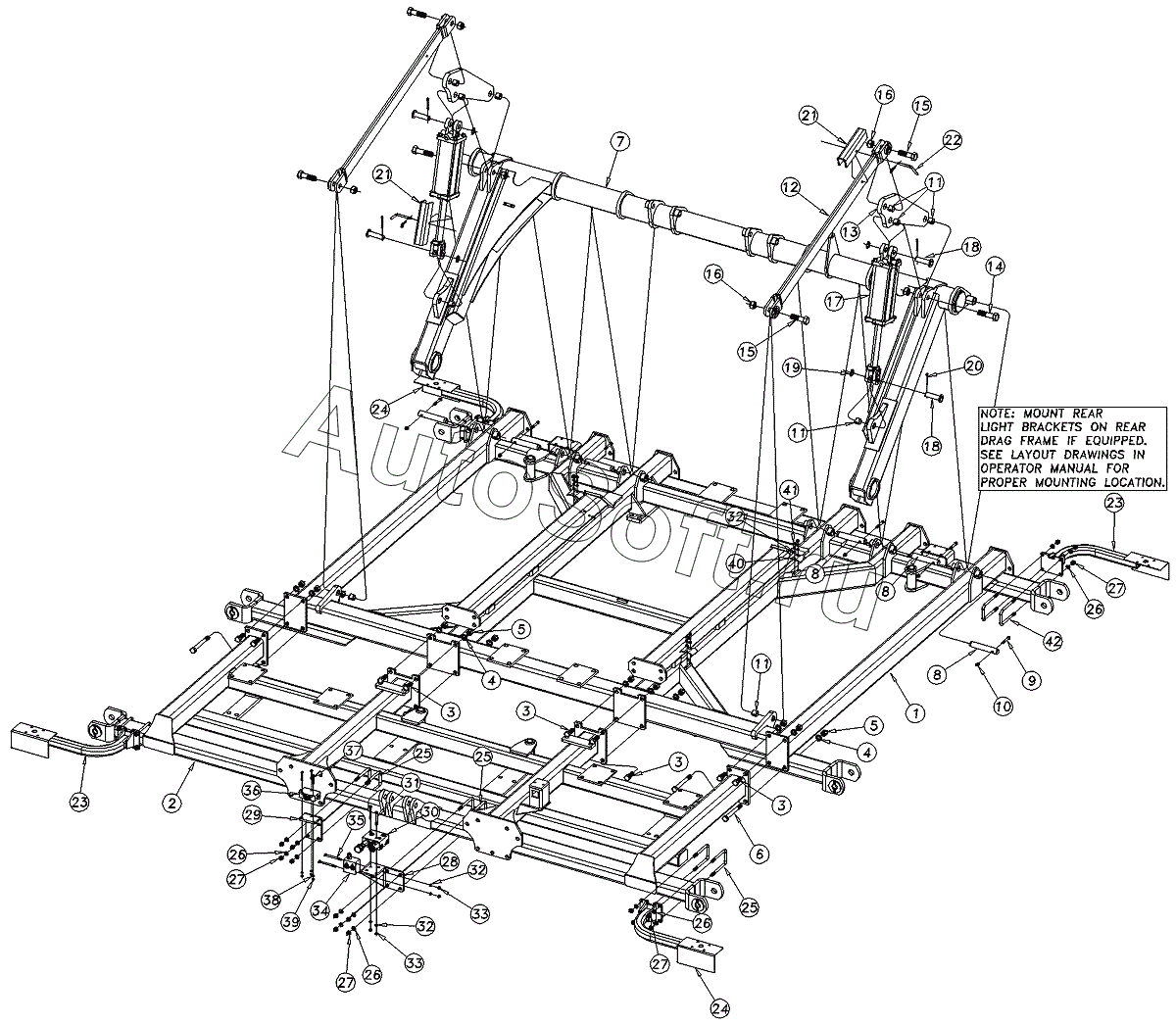

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Frame Assembly 3500-4000
35
25
25
25
26
26
26
26
27
27
27
27
28
29
30
30
31
32
32
32
33
33
34
24
24
36
37
38
39
40
41
41
41
42
42
13
2
3
3
3
3
4
4
5
5
6
7
8
8
8
9
10
11
11
11
12
1
14
15
15
16
16
17
18
18
19
20
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | 35-40 CENTER FRAME | |
| 2 | 5***H | 35/40 TM CENTER BRACE BAR | |
| 3 | 8***C | HHCS 3/4-10X2 GR5 | |
| 4 | 8***C | WASHER LOCK SPRING | |
| 5 | 8***C | NUT HEX | |
| 6 | 8***C | HHCS | |
| 7 | 5***H | CENTER TORQUE TUBE 35/40TM | |
| 8 | 8***C | PIN HINGE 1 1/4X7 HRDN PLT | |
| 9 | 8***C | HHCS 3/8-16X2 1/4 GR8 SP THD | |
| 10 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 11 | 8***C | BUSHING CYL | |
| 12 | 5***H | LIFT STRAP | |
| 13 | 5***D | PLATE - TORCHED | |
| 14 | 8***C | HHCS 1-8X4 GR5 | |
| 15 | 8***C | HHCS 1-8X3 1/4 GR5 SPTHD | |
| 16 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 17 | 8***C | CYL REP 4.25X10X1.50 ROD (TIE) | |
| 18 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 19 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 20 | 8***C | PIN COTTER | |
| 21 | 5***D | 4.25X10 CYL TRANSPORT LOCK | |
| 22 | 8***C | PIN 3/8 X 3 USABLE LW/PIN | |
| 23 | 5***H | TM LIGHT BRKT RF/LR | |
| 24 | 5***H | TM LIGHT BRKT LF/RR | |
| 25 | 8***C | U-BOLT 1/2-13X3 1/32X6 | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 8***C | NUT HEX | |
| 28 | 5***D | VALVE BRACKET | |
| 29 | 5***D | VALVE BRACKET | |
| 30 | 8***C | HYD BYPASS /W2 PRESS REG | |
| 30 | 8***C | FIXED BYPASS DOWN PRESS VALVE | |
| 31 | 8***C | HHCS | |
| 32 | 8***C | WASHER LOCK SPRING | |
| 33 | 8***C | NUT HEX | |
| 34 | 8***C | COUNTERBALANCE VALVE MAN. T.T. | |
| 35 | 8***C | HHCS 5/16-18X4 GR5 | |
| 36 | 8***C | LOCK VALVE | |
| 37 | 8***C | HHCS | |
| 38 | 8***C | WASHER LOCK SPRING | |
| 39 | 8***C | NUT-HEX | |
| 40 | 5***D | HYD HOSE CLAMP BRACKET | |
| 41 | 8***C | HHCS | |
| 41 | 8***C | HHCS | |
| 41 | 8***C | HHCS | |
| 42 | 8***C | U-BOLT 1/2-13X3 1/32X4 | |
| 42 | 8***C | U-BOLT 1/2-13X3 1/32X6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
