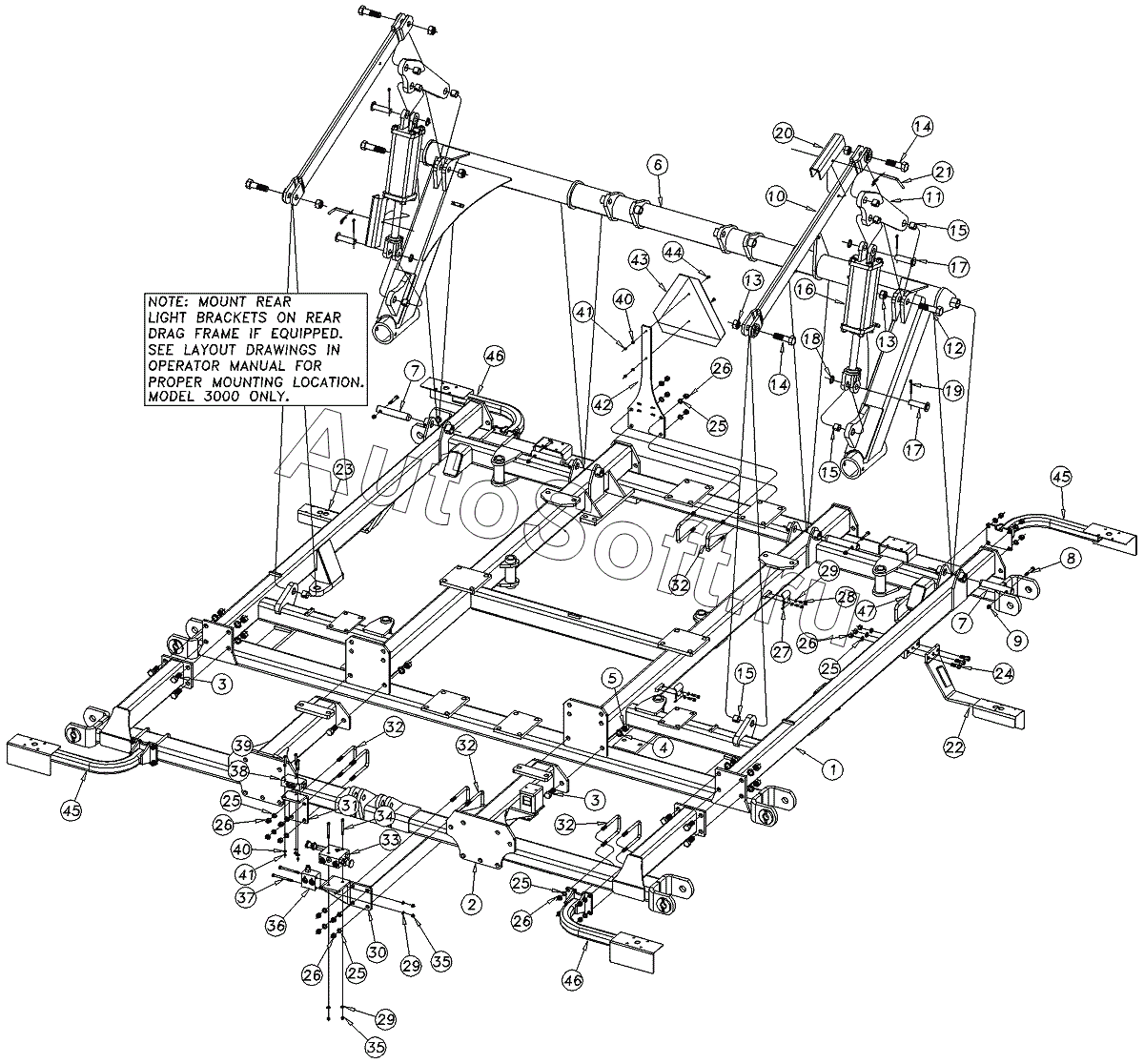

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Frame Assembly 1800-3000 (S/N C1021H+)
35
35
24
25
25
25
25
25
26
26
26
26
26
27
28
28
28
29
29
29
30
31
32
32
32
32
33
34
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
47
47
12
2
2
3
3
4
5
6
6
7
7
8
9
10
11
1
1
13
13
14
14
15
15
15
16
16
17
17
18
19
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | TM CENTERFRAME | |
| 1 | 5***H | CENTER FRAME 1800TM | |
| 2 | 5***H | CENTER BRACE BAR | |
| 2 | 5***H | CENTER BRACE BAR | |
| 3 | 8***C | HHCS 3/4-10X2 GR5 | |
| 4 | 8***C | WASHER LOCK SPRING | |
| 5 | 8***C | NUT HEX | |
| 6 | 5***H | TORQUE TUBE 24-3000TM | |
| 6 | 5***H | 1800 TORQUE TUBE | |
| 7 | 8***C | PIN HINGE 1 1/4X7 HRDN PLT | |
| 8 | 8***C | HHCS 3/8-16X2 1/4 GR8 SP THD | |
| 9 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 10 | 5***H | LIFT STRAP | |
| 11 | 5***D | CYL MOUNT PLATE | |
| 12 | 8***C | HHCS 1-8X4 GR5 | |
| 13 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 14 | 8***C | HHCS 1-8X3 1/2 GR5 | |
| 15 | 8***C | BUSHING CYL | |
| 16 | 8***C | CYL REP 4X10X1.38 ROD (TIE) | |
| 16 | 8***C | CYL REP 3.75X10X1.38 ROD | |
| 17 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 18 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 19 | 8***C | PIN COTTER | |
| 20 | 5***D | 4.25X10 CYL TRANSPORT LOCK | |
| 21 | 8***C | PIN 3/8 X 3 USABLE LW/PIN | |
| 22 | 5***H | TM LIGHT BRKT LH | |
| 22 | 5***H | 30TM LIGHT BRKT LH | |
| 23 | 5***H | TM LIGHT BRKT RH | |
| 23 | 5***H | 30TM LIGHT BRKT RH | |
| 24 | 8***C | HHCS | |
| 25 | 8***C | WASHER LOCK SPRING | |
| 26 | 8***C | NUT HEX | |
| 27 | 5***D | HYD HOSE CLAMP BRACKET | |
| 28 | 8***C | HHCS | |
| 28 | 8***C | HHCS | |
| 28 | 8***C | HHCS | |
| 29 | 8***C | WASHER LOCK SPRING | |
| 30 | 5***D | VALVE BRACKET | |
| 31 | 5***D | VALVE BRACKET | |
| 32 | 8***C | U-BOLT 1/2-13X3 1/32X6 | |
| 33 | 8***C | HYD BYPASS /WWT TRANS REDUCT | |
| 34 | 8***C | HHCS | |
| 35 | 8***C | NUT HEX | |
| 36 | 8***C | COUNTERBALANCE VALVE MAN. T.T. | |
| 37 | 8***C | HHCS 5/16-18X4 GR5 | |
| 38 | 8***C | LOCK VALVE | |
| 39 | 8***C | HHCS | |
| 40 | 8***C | WASHER LOCK SPRING | |
| 41 | 8***C | NUT-HEX | |
| 42 | 5***D | SMV MOUNT | |
| 43 | 8***C | DECAL SLOW MOVING-GALV. BACKED | |
| 44 | 8***C | SCREW PAN HD 1/4-20 X 3/4 | |
| 45 | 5***H | EXT TM LIGHT BRKT RF/LR | |
| 46 | 5***H | EXT TM LIGHT BRKT LF/RR | |
| 47 | 8***C | U-BOLT 1/2-13X3 1/32X4 | |
| 47 | 8***C | U-BOLT 1/2-13X3 1/32X6 |
