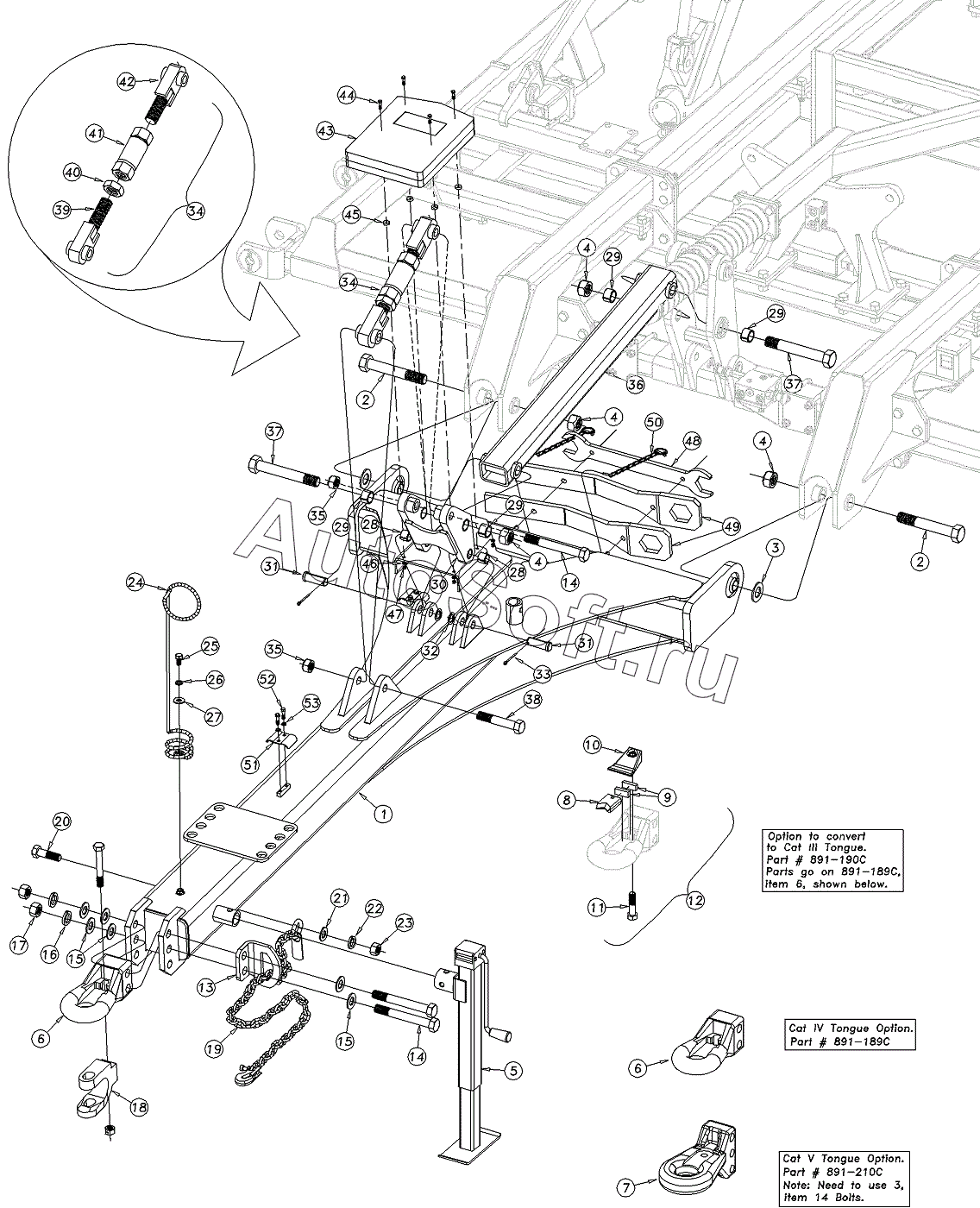

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Hitch Assembly 1200-4000 (S/N C1021H+)
42
29
29
29
29
30
31
31
32
33
34
34
35
35
36
37
37
38
38
39
40
41
28
28
43
44
45
46
47
48
49
50
51
52
52
52
52
53
15
15
2
2
3
4
4
4
4
5
6
6
7
8
9
10
11
12
13
14
14
1
1
16
17
18
19
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | HITCH FRAME | |
| 1 | 5***H | HITCH FRAME 1800TM | |
| 2 | 8***C | HHCS 1 1/4-7X8 GR8 PLT | |
| 3 | 8***C | WASHER FLAT | |
| 4 | 8***C | NUT HEX TOP LOCK 1 1/4-7 PLT | |
| 5 | 8***C | SQUARE SCREW JACK 5000LBS. | |
| 6 | 8***C | HITCH BASE - CAT III & IV | |
| 7 | 8***C | CAT 5 PERFECT HITCH | |
| 8 | P***R | V-BLOCK | |
| 9 | P***H | CUSHION | |
| 10 | P***V | TOP PLATE - CAT 3 | |
| 11 | 8***C | HHCS 3/4-10X3 GR5 | |
| 12 | 5***V | HITCH TONGUE CAT III ASSEMBLY | |
| 13 | 5***D | SAFETY CHAIN SUPPORT | |
| 14 | 8***C | HHCS 1-8X8 GR8 PLT SPTHD | |
| 15 | 8***C | WASHER FLAT | |
| 16 | 8***C | WASHER LOCK SPRING 1 PLT | |
| 17 | 8***C | NUT HEX | |
| 18 | 8***C | HITCH CLEVIS W/BOLT | |
| 19 | 5***D | SAFETY CHAIN 16100 LB | |
| 19 | 5***D | SAFETY CHAIN 20000 LB | |
| 19 | 5***D | 30,000LB AG SAFETY CHAIN | |
| 20 | 8***C | HHCS 7/8-9X3 GR5 | |
| 21 | 8***C | WASHER FLAT 7/8 USS PLT | |
| 22 | 8***C | WASHER LOCK SPRING 7/8 PLT | |
| 23 | 8***C | NUT HEX 7/8-9 PLT | |
| 24 | 8***C | SPRING HOSE LOOP HEAVY | |
| 25 | 8***C | HHCS 1/2-13X1 GR5 | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 8***C | WASHER FLAT | |
| 28 | 8***C | BUSHING CYL | |
| 29 | 8***C | BUSHING SPINDLE | |
| 30 | 5***H | H - BRACKET | |
| 31 | 8***C | PIN CLEVIS 1 X 2 29/64 USABLE | |
| 32 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 33 | 8***C | PIN COTTER | |
| 34 | 5***S | LEVEL TURNBUCKLE | |
| 35 | 8***C | NUT HEX TOP LOCK | |
| 36 | 5***H | FRONT SHORT LEVEL BAR | |
| 37 | 5***D | HHCS 1 1/4-7X8 1/2 GR8 SPTH | |
| 38 | 8***C | HHCS 1-8X5 1/2 GR5 | |
| 38 | 8***C | HHB 1-8X6 GR8 PLT SPTHD | |
| 39 | 5***H | TURNBUCKLE SUB ASSY RH THREAD | |
| 40 | 8***C | NUT HEX JAM 1 1/2-12 PLT | |
| 41 | 5***H | TURNBUCKLE SUB ASSY | |
| 42 | 5***H | TURNBUCKLE SUB ASSY LH THREAD | |
| 43 | 8***C | MANUAL PAK | |
| 44 | 8***C | HHCS | |
| 45 | 8***C | MINI END WHEEL PRESS WHEEL | |
| 46 | 8***C | WASHER LOCK SPRING | |
| 47 | 8***C | NUT-HEX | |
| 48 | 5***D | TRNBCKLE WRENCH 2 5/16-1 15/16 | |
| 49 | 5***D | GANG WRENCH 1 3/4 | |
| 50 | 8***C | PIN LYNCH 3/16 W/COTTER/CHAIN | |
| 51 | 5***D | HYD HOSE CLAMP BRACKET | |
| 52 | 8***C | HHCS | |
| 52 | 8***C | HHCS | |
| 52 | 8***C | HHCS | |
| 52 | 8***C | HHCS | |
| 53 | 8***C | WASHER LOCK SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
