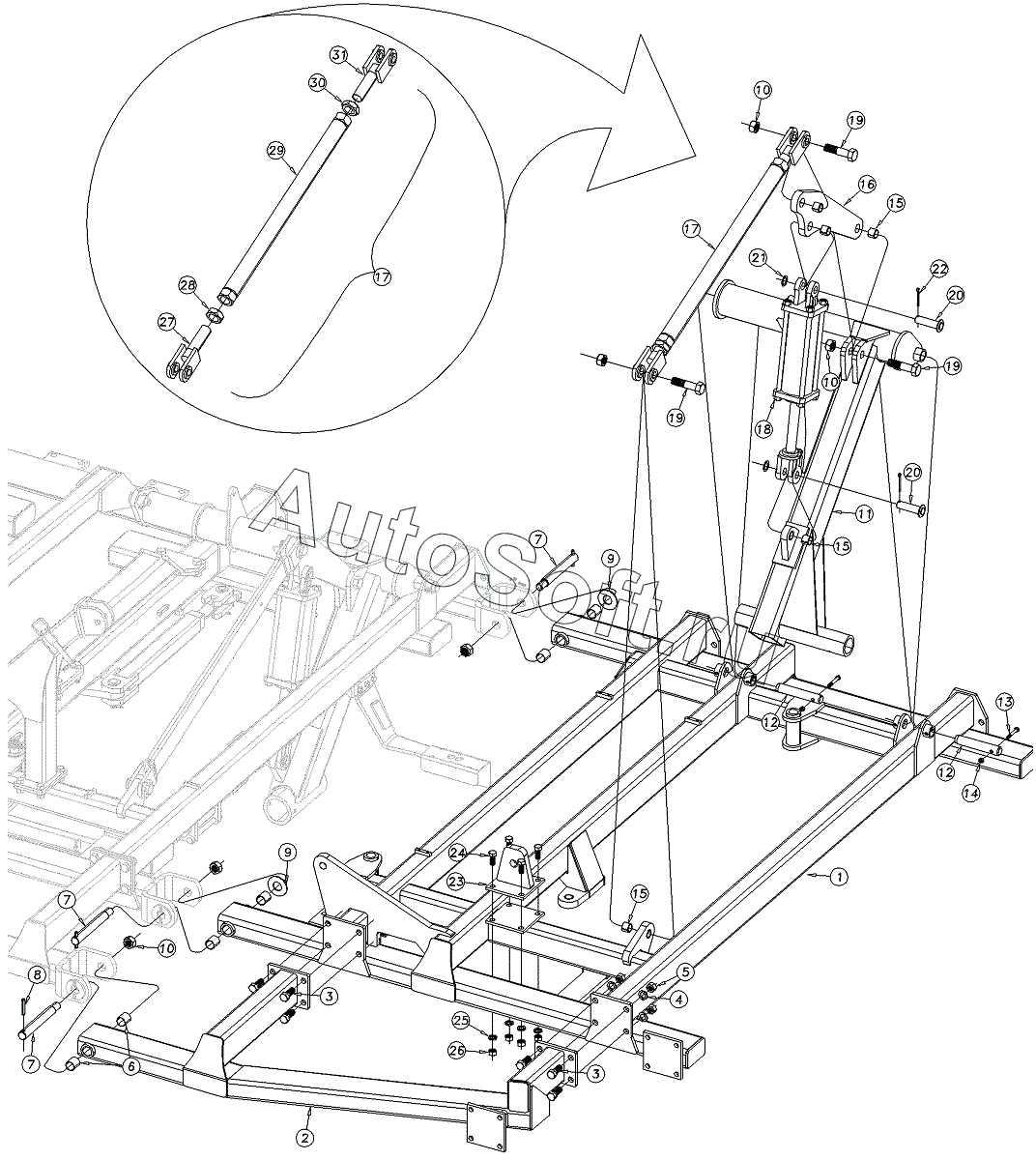

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Wing & Lift Assembly 1800-3000, 4000(Outside Wing)
21
12
13
14
15
15
15
16
17
17
18
18
19
19
19
20
20
22
23
24
25
26
27
28
29
30
31
4
2
2
2
2
3
3
1
1
1
1
1
1
5
6
7
7
7
8
9
9
10
10
10
11
11
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | 3000TMX RIGHTWING | |
| 1 | 5***H | 3000TMX LEFTWING | |
| 1 | 5***H | 2400TMX RIGHTWING | |
| 1 | 5***H | 2400TMX LEFTWING | |
| 1 | 5***H | WING 1800TM RIGHT HAND | |
| 1 | 5***H | WING 1800TM LEFT HAND | |
| 2 | 5***H | TM WING BRACE BAR LH | |
| 2 | 5***H | TM WING BRACE BAR RH | |
| 2 | 5***H | WING BRACE BAR LH 1800TM | |
| 2 | 5***H | WING BRACE BAR RH 1800TM | |
| 3 | 8***C | HHCS 3/4-10X2 GR5 | |
| 4 | 8***C | WASHER LOCK SPRING | |
| 5 | 8***C | NUT HEX | |
| 6 | 8***C | SLEEVE BEARING 1.25IDX1.50L | |
| 7 | 5***D | HINGE PIN TURBO MAX | |
| 8 | 8***C | PIN SPIROL 3/8X2 1/2 PLATED | |
| 9 | 8***C | WASHER FLAT | |
| 10 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 11 | 5***H | RH TQ TUBE -3000TMX | |
| 11 | 5***H | LH WHEEL ARM 3000TMX | |
| 11 | 5***H | RH WHEEL ARM 2400 TMX | |
| 11 | 5***H | LH WHEEL ARM 2400 TMX | |
| 11 | 5***H | 1800TM WING TQ TUBE RH | |
| 11 | 5***H | 1800TM WING TQ TUBE LH | |
| 12 | 8***C | PIN HINGE 1 1/4X7 HRDN PLT | |
| 13 | 8***C | HHCS 3/8-16X2 1/4 GR8 SP THD | |
| 14 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 15 | 8***C | BUSHING CYL | |
| 16 | 5***D | CYL MOUNT PLATE | |
| 17 | 5***S | WING WHEEL TURNBUCKLES | |
| 18 | 8***C | CYL REP 3.75X10X1.38 ROD | |
| 18 | 8***C | CYL REP 3.50X10X1.25 ROD (TIE) | |
| 19 | 8***C | HHCS 1-8X4 GR5 | |
| 20 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 21 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 22 | 8***C | PIN COTTER | |
| 23 | 5***H | WING STOP BRACKET | |
| 24 | 8***C | HHCS | |
| 25 | 8***C | WASHER LOCK SPRING | |
| 26 | 8***C | NUT HEX | |
| 27 | 5***H | TURNBUCKLE CLEVIS END 1 1/2-RH | |
| 28 | 8***C | NUT HEX JAM 1 1/2-6 PLT | |
| 29 | 5***H | TURNBUCKLE | |
| 30 | 8***C | NUT HEX JAM 1 1/2-6 LH THD PLT | |
| 31 | 5***H | TURNBUCKLE CLEVIS END 1 1/2-LH |
