Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Wing & Lift Assembly 3500-4000
27
27
17
18
18
19
20
20
20
21
21
22
22
23
24
25
25
25
25
26
26
16
16
16
28
29
30
31
32
33
34
34
35
36
6
2
2
2
2
3
4
4
4
5
1
1
1
1
7
8
8
8
9
10
10
11
11
11
11
12
12
13
13
14
15

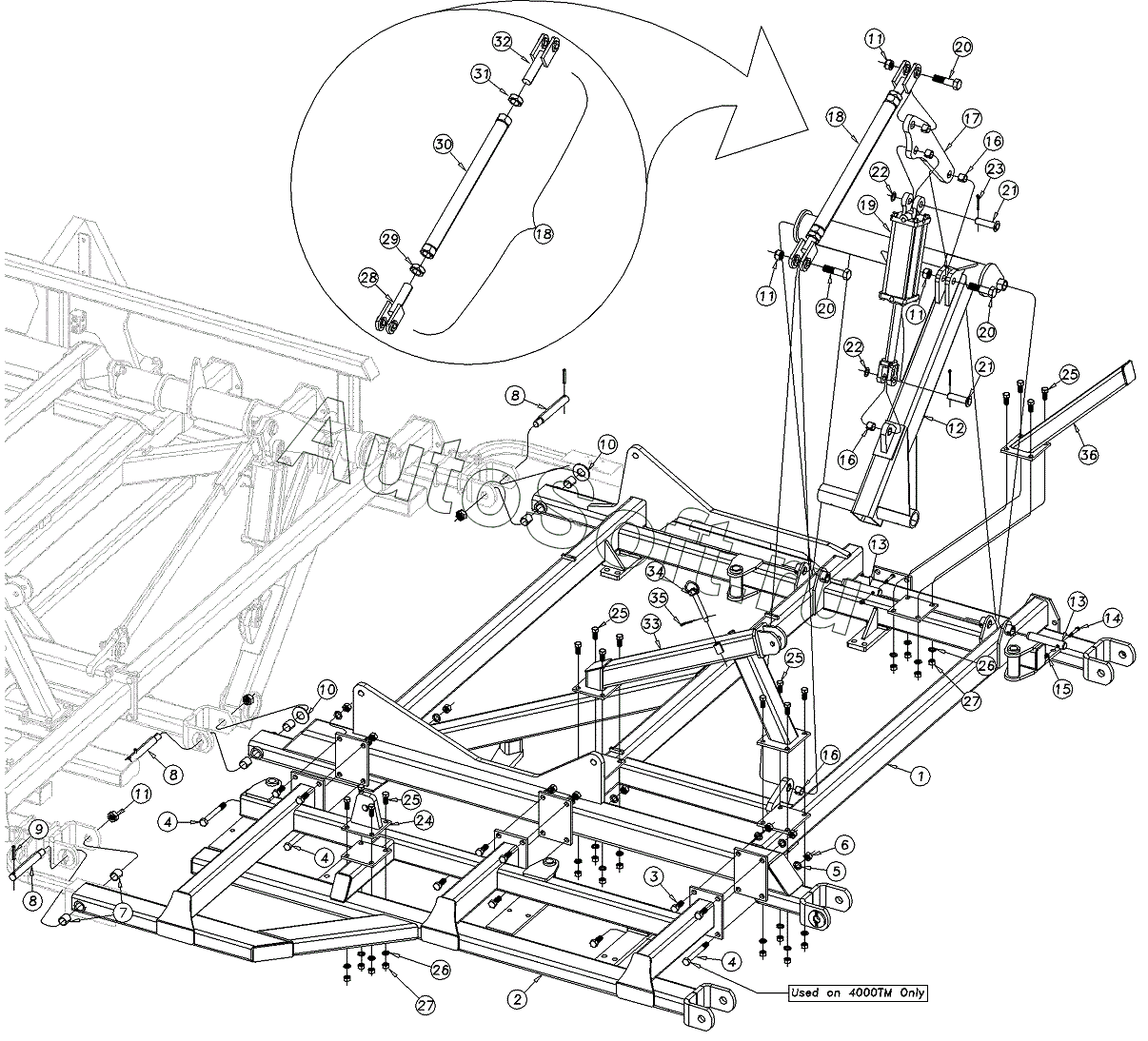

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | WING 3500 RIGHT HAND | |
| 1 | 5***H | WING 3500 LEFT HAND | |
| 1 | 5***H | WING 4000 IN RIGHT HAND | |
| 1 | 5***H | WING 4000 IN LEFT HAND | |
| 2 | 5***H | 35 WING BRACE BAR LH | |
| 2 | 5***H | 35 WING BRACE BAR RH | |
| 2 | 5***H | 40 WING BRACE BAR LH | |
| 2 | 5***H | 40 WING BRACE BAR RH | |
| 3 | 8***C | HHCS 3/4-10X2 GR5 | |
| 4 | 8***C | HHCS | |
| 5 | 8***C | WASHER LOCK SPRING | |
| 6 | 8***C | NUT HEX | |
| 7 | 8***C | SLEEVE BEARING 1.25IDX1.50L | |
| 8 | 5***D | HINGE PIN TURBO MAX | |
| 9 | 8***C | PIN SPIROL 3/8X2 1/2 PLATED | |
| 10 | 8***C | WASHER FLAT | |
| 11 | 8***C | NUT HEX SIDE LOCK 1-8 PLT | |
| 12 | 5***H | RH TQ TUBE -3000TMX | |
| 12 | 5***H | LH WHEEL ARM 3000TMX | |
| 13 | 8***C | PIN HINGE 1 1/4X7 HRDN PLT | |
| 14 | 8***C | HHCS 3/8-16X2 1/4 GR8 SP THD | |
| 15 | 8***C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 16 | 8***C | BUSHING CYL | |
| 17 | 5***D | CYL MOUNT PLATE | |
| 18 | 5***S | WING WHEEL TURNBUCKLE | |
| 19 | 8***C | CYL REP 4.25X10X1.50 ROD (TIE) | |
| 20 | 8***C | HHCS 1-8X4 GR5 | |
| 21 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 22 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 23 | 8***C | PIN COTTER | |
| 24 | 5***H | WING STOP BRACKET | |
| 25 | 8***C | HHCS | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 8***C | NUT HEX | |
| 28 | 5***H | TURNBUCKLE CLEVIS END 1 1/2-RH | |
| 29 | 8***C | NUT HEX JAM 1 1/2-6 PLT | |
| 30 | 5***H | TURNBUCKLE TUBE WELDMENT | |
| 31 | 8***C | NUT HEX JAM 1 1/2-6 LH THD PLT | |
| 32 | 5***H | TURNBUCKLE CLEVIS END 1 1/2-LH | |
| 33 | 5***H | 40 OUTSIDE WING STOP FRONT | |
| 34 | 8***C | PIN HITCH 3/4 X 4 3/8 | |
| 34 | 8***C | PIN HITCH 3/4X3 | |
| 35 | 8***C | PIN HAIR COTTER .120 PLT | |
| 36 | 5***H | 40 OUTSIDE WING STOP REAR |
