Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Wing Gang Bar & Fold Assembly3000
26
26
26
18
19
19
20
20
21
21
22
23
23
24
24
24
24
25
17
27
28
28
29
29
29
30
31
8
8
2
2
2
3
3
3
3
4
4
5
5
6
6
6
6
7
7
7
1
1
1
9
9
9
10
10
10
11
11
11
12
13
14
14
14
14
14
14
15
15
15
15
16
16
16

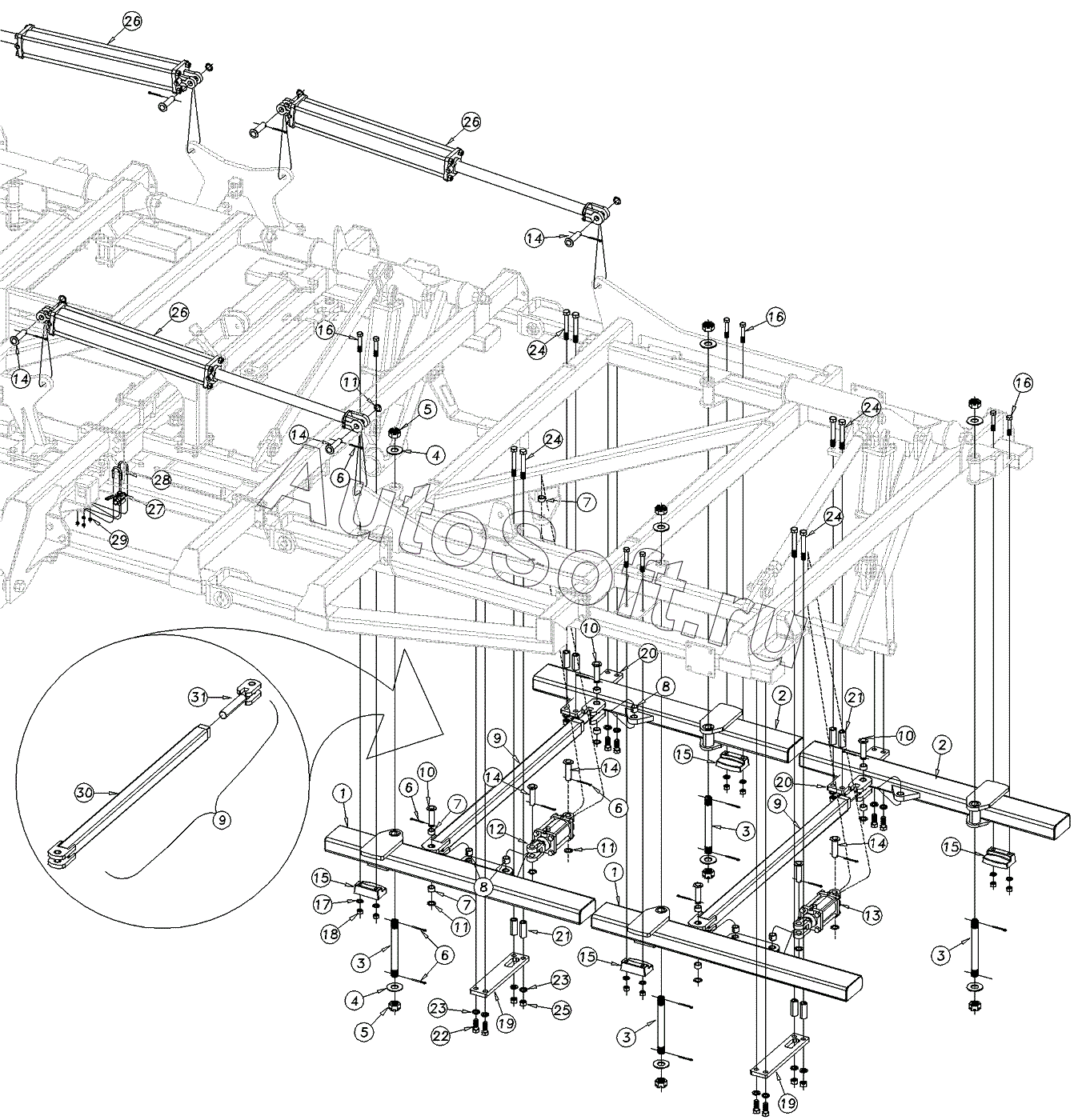

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | 3000 WING GANG BAR LH FRONT | |
| 1 | 5***H | 3000 WING GANG BAR RH FRONT | |
| 2 | 5***H | 3000 WING GANG BAR LH REAR | |
| 2 | 5***H | 3000 WING GANG BAR RH REAR | |
| 3 | 5***D | BOLT1 1/4X12 1/8 | |
| 4 | 8***C | WASHER FLAT | |
| 5 | 8***C | NUT HEX SLOTTED | |
| 6 | 8***C | PIN COTTER | |
| 7 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 8 | 8***C | BUSHING CYL | |
| 9 | 5***S | TURNBUCKLE ASSEMBLY | |
| 10 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 11 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 12 | 8***C | CYL REP 3.50X2.5X1.25 ROD (TIE) | |
| 13 | 8***C | CYL REP 3.25X2.5X1.25 ROD(TIE) | |
| 14 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 15 | 8***C | BRACKET | |
| 16 | 8***C | HHCS 5/8-11X3 1/2 GR5 | |
| 17 | 8***C | WASHER LOCK SPRING | |
| 18 | 8***C | NUT HEX | |
| 19 | 5***D | PLATE TORCHED | |
| 20 | 5***D | PLATE TORCHED | |
| 21 | 5***D | TUBE RND | |
| 22 | 8***C | HHCS 3/4-10X2 GR5 | |
| 23 | 8***C | WASHER LOCK SPRING | |
| 24 | 8***C | HHCS 3/4-10X6 GR5 | |
| 25 | 8***C | NUT HEX | |
| 26 | 8***C | CYL 4X30X2 TIE 40.63 CL 3000# | |
| 27 | 8***C | VALVE, TWO WAY, 3/4 FORB | |
| 28 | 8***C | U-BOLT 5/16-18X1 3/8 X2 3/16 | |
| 28 | 8***C | U-BOLT 1/4-20 X 1.125X2 RND | |
| 29 | 8***C | NUT-HEX | |
| 29 | 8***C | NUT HEX TOP LOCK 5/16-18 PLT | |
| 29 | 8***C | WASHER LOCK SPRING | |
| 30 | 5***H | TURNBUCKLE | |
| 31 | 5***H | TURNBUCKLE END |
