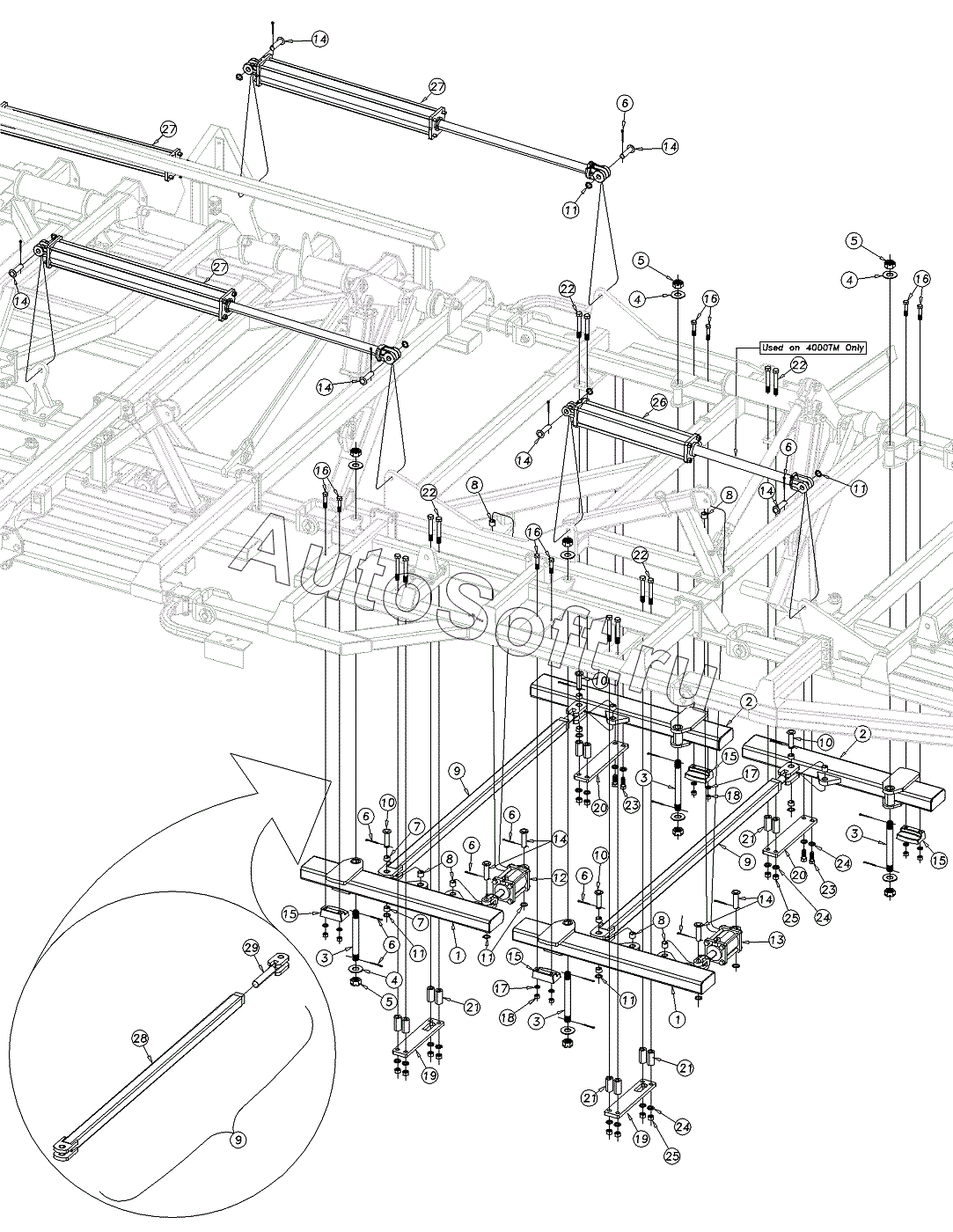

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Wing Gang Bar & Fold Assembly 3500-4000
22
22
22
22
14
14
14
14
14
14
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
21
21
13
23
23
24
24
24
25
25
26
27
27
27
27
28
29
4
4
4
2
2
2
2
2
3
3
3
3
1
1
1
1
1
5
5
5
6
6
6
6
6
6
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | 35 WING GANG BAR RH FRT | |
| 1 | 5***H | 35 WING GANG BAR LH FRT | |
| 1 | 5***H | 40 IN WING GANG BAR RH FRT | |
| 1 | 5***H | 40 IN WING GANG BAR LH FRT | |
| 2 | 5***H | 35 WING GANG BAR RH REAR | |
| 2 | 5***H | 35 WING GANG BAR LH REAR | |
| 2 | 5***H | 40 IN WING GANG BAR RH REAR | |
| 2 | 5***H | 40 IN WING GANG BAR LH REAR | |
| 3 | 5***D | BOLT1 1/4X12 1/8 | |
| 4 | 8***C | WASHER FLAT | |
| 5 | 8***C | NUT HEX SLOTTED | |
| 6 | 8***C | PIN COTTER | |
| 7 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 8 | 8***C | BUSHING CYL | |
| 9 | 5***S | TURNBUCKLE ASSEMBLY | |
| 10 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 11 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 12 | 8***C | CYL REP 3.75X2.5X1.38 ROD (TIE) | |
| 13 | 8***C | CYL REP 3.5X2.5X1.25 ROD (TIE) | |
| 14 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 15 | 8***C | BRACKET | |
| 16 | 8***C | HHCS 5/8-11X3 1/2 GR5 | |
| 17 | 8***C | WASHER LOCK SPRING | |
| 18 | 8***C | NUT HEX | |
| 19 | 5***D | PLATE TORCHED | |
| 20 | 5***D | PLATE TORCHED | |
| 21 | 5***D | TUBE RND | |
| 22 | 8***C | HHCS 3/4-10X6 GR5 | |
| 23 | 8***C | HHCS 3/4-10X2 GR5 | |
| 24 | 8***C | WASHER LOCK SPRING | |
| 25 | 8***C | NUT HEX | |
| 26 | 8***C | CYL 4X24X2 TIE 34.63 CL 3000# | |
| 27 | 8***C | CYL 4.5X36X2 ROD (TIE) | |
| 27 | 8***C | CYL 4.5X40X2 ROD (TIE ROD) | |
| 28 | 5***H | TURNBUCKLE | |
| 29 | 5***H | TURNBUCKLE END |
