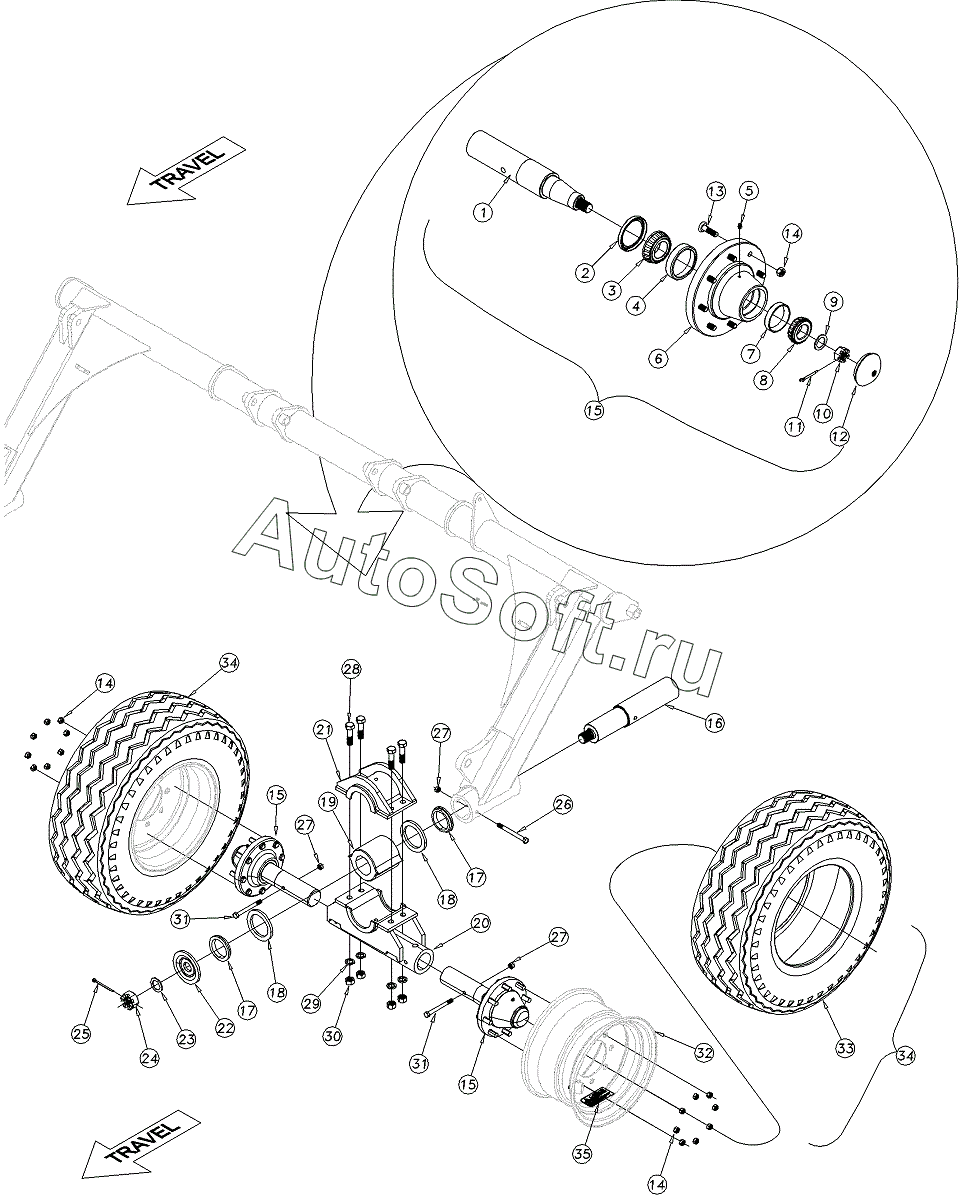

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Transport Assembly 2400 & (3000 S/N C1020H-)
30
21
22
23
24
25
26
27
27
27
28
29
20
31
31
32
33
33
33
34
34
34
35
11
2
3
4
5
6
7
8
9
10
1
12
13
14
14
14
15
15
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***D | AXLE SPINDLE 2.75X15.5 Q45-8B | |
| 2 | 8***C | SEAL OIL CR27362 3.75X2.75X.44 | |
| 3 | 8***C | BEARING CONE JLM506849 | |
| 4 | 8***C | BEARING CUP JLM506810 | |
| 5 | 8***C | GREASE ZERK STRAIGHT | |
| 6 | 8***C | HUB 608 W/CUPS 8-BOLTS 8" BC | |
| 7 | 8***C | BRG CUP | |
| 8 | 8***C | BRG CONE | |
| 9 | 1***D | 1 HARDENED SPINDLE WASHER | |
| 10 | 8***C | NUT HEX SLOTTED 1-14 | |
| 11 | 8***C | PIN COTTER 3/16 X 1 3/4 PLT | |
| 12 | 8***C | GREASE CAP 3.125 X .38 | |
| 13 | 8***C | HUB STUD 5/8-18X2 1/2 GR5 | |
| 14 | 8***C | NUT LUG 5/8-18 X 90 DEG PLT | |
| 15 | 8***C | HUB 8-BLT SPNDL 2.75X14.63 608 | |
| 16 | 5***D | SPINDLE PIVOT TURBO-CHISEL | |
| 17 | 5***D | PLASTIC COLLAR | |
| 18 | 5***D | WEAR RING | |
| 19 | 8***C | RUBBER 5.18ODX3.04IDX5.12 | |
| 20 | 5***H | TORQUE TUBE WALKING BEAM | |
| 21 | 5***H | WALKING AXLE BRACKET | |
| 22 | 5***D | PIVOT SPINDLE WASHER | |
| 23 | 8***C | WASHER MACH 2.25 X 1.50 X 10GA | |
| 24 | 8***C | NUT HEX SLOTTED | |
| 25 | 8***C | PIN COTTER 1/4X3 PLT | |
| 26 | 8***C | HHCS 1/2-13X6 GR8 | |
| 27 | 8***C | NUT HEX TOP LOCK 1/2-13 PLT | |
| 28 | 8***C | HHCS 3/4-10X2 1/2 GR8 | |
| 29 | 8***C | WASHER LOCK SPRING | |
| 30 | 8***C | NUT HEX | |
| 31 | 8***C | HHCS | |
| 32 | 8***C | WHEEL 15X10 8 BOLT WHITE | |
| 33 | 8***C | TIRE 12.5LX15 LOAD F | |
| 33 | 8***C | TIRE GALAXY 12.5LX16.5/G | |
| 33 | 8***C | WHEEL 16.5X9.75 8BOLT 6PLT WHT | |
| 34 | 8***C | TIRE/WHL 12.5LX15 LD F WHITE | |
| 34 | 8***C | TIRE/WHL 12.5LX16.5/G OFF WHT | |
| 35 | 8***C | DECAL CAUTION TIRE 105 PSI |
