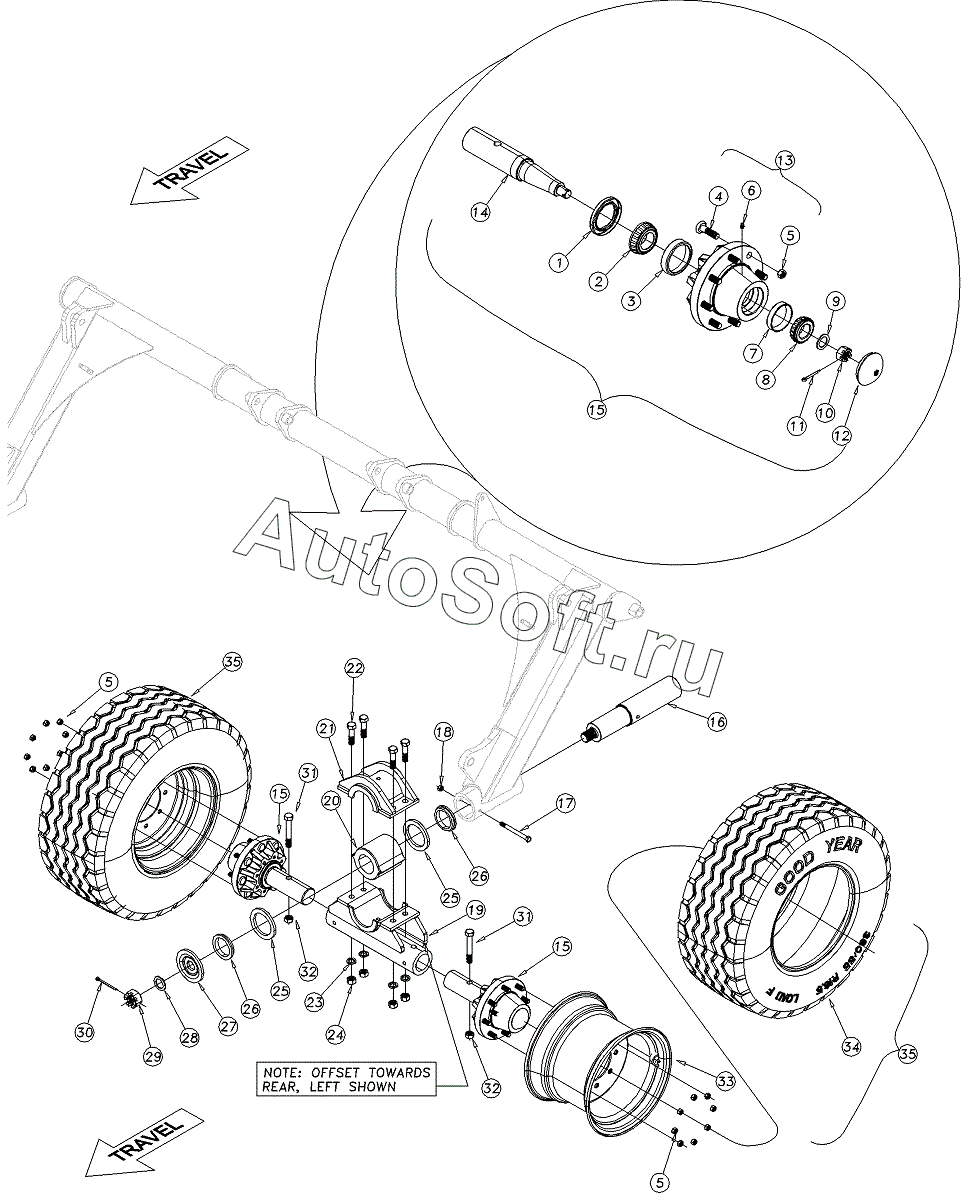

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Transport Assembly (S/N C1021H+) 3000
27
20
21
22
23
24
25
25
26
26
19
19
19
28
29
30
31
31
32
32
33
34
35
35
10
2
3
4
5
5
5
6
7
8
9
1
11
12
13
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | SEAL OIL TCM 27404PTA | |
| 2 | 8***C | BEARING CONE 387-AS | |
| 3 | 8***C | BRGCUP3.81D382A | |
| 4 | 8***C | HUB STUD 5/8-18X2 1/2 GR5 | |
| 5 | 8***C | NUT LUG 5/8-18 X 90 DEG PLT | |
| 6 | 8***C | GREASE ZERK STRAIGHT | |
| 7 | 8***C | BRG CUP | |
| 8 | 8***C | BRG CONE | |
| 9 | 1***D | 1 HARDENED SPINDLE WASHER | |
| 10 | 8***C | NUT HEX SLOTTED 1-14 | |
| 11 | 8***C | PIN COTTER | |
| 12 | 8***C | GREASE CAP 3.125 X .38 | |
| 13 | 8***C | HUB ASSEMBLY; 8-BOLT, 8000LBS | |
| 14 | 8***C | SPINDLE 2.75 X 16.29 | |
| 15 | 8***C | 8 BOLT HUB SPINDLE ASM 75-8 | |
| 16 | 5***D | SPINDLE PIVOT TURBO-CHISEL | |
| 17 | 8***C | HHCS 1/2-13X6 GR8 | |
| 18 | 8***C | NUT HEX TOP LOCK 1/2-13 PLT | |
| 19 | 5***H | TORQUE TUBE WALKING BEAM | |
| 19 | 5***H | TORQUE TUBE WALKING BEAM LH | |
| 19 | 5***H | TORQUE TUBE WALKING BEAM RH | |
| 20 | 8***C | RUBBER 5.18ODX3.04IDX5.12 | |
| 21 | 5***H | WALKING AXLE BRACKET | |
| 22 | 8***C | HHCS 3/4-10X2 1/2 GR8 | |
| 23 | 8***C | WASHER LOCK SPRING | |
| 24 | 8***C | NUT HEX | |
| 25 | 5***D | WEAR RING | |
| 26 | 5***D | PLASTIC COLLAR | |
| 27 | 5***D | PIVOT SPINDLE WASHER | |
| 28 | 8***C | WASHER MACH 2.25 X 1.50 X 10GA | |
| 29 | 8***C | NUT HEX SLOTTED | |
| 30 | 8***C | PIN COTTER 1/4X3 PLT | |
| 31 | 8***C | HHCS 3/4-10X5 GR5 | |
| 32 | 8***C | NUT HEX TOP LOCK 3/4-10 | |
| 33 | 8***C | WHEEL 16.5X12 8BOLT 6PILOT WHT | |
| 34 | 8***C | TIRE TITAN 380/55R16.5 | |
| 35 | 8***C | TIRE/WHL 380/55R16.5 OFF WT |
