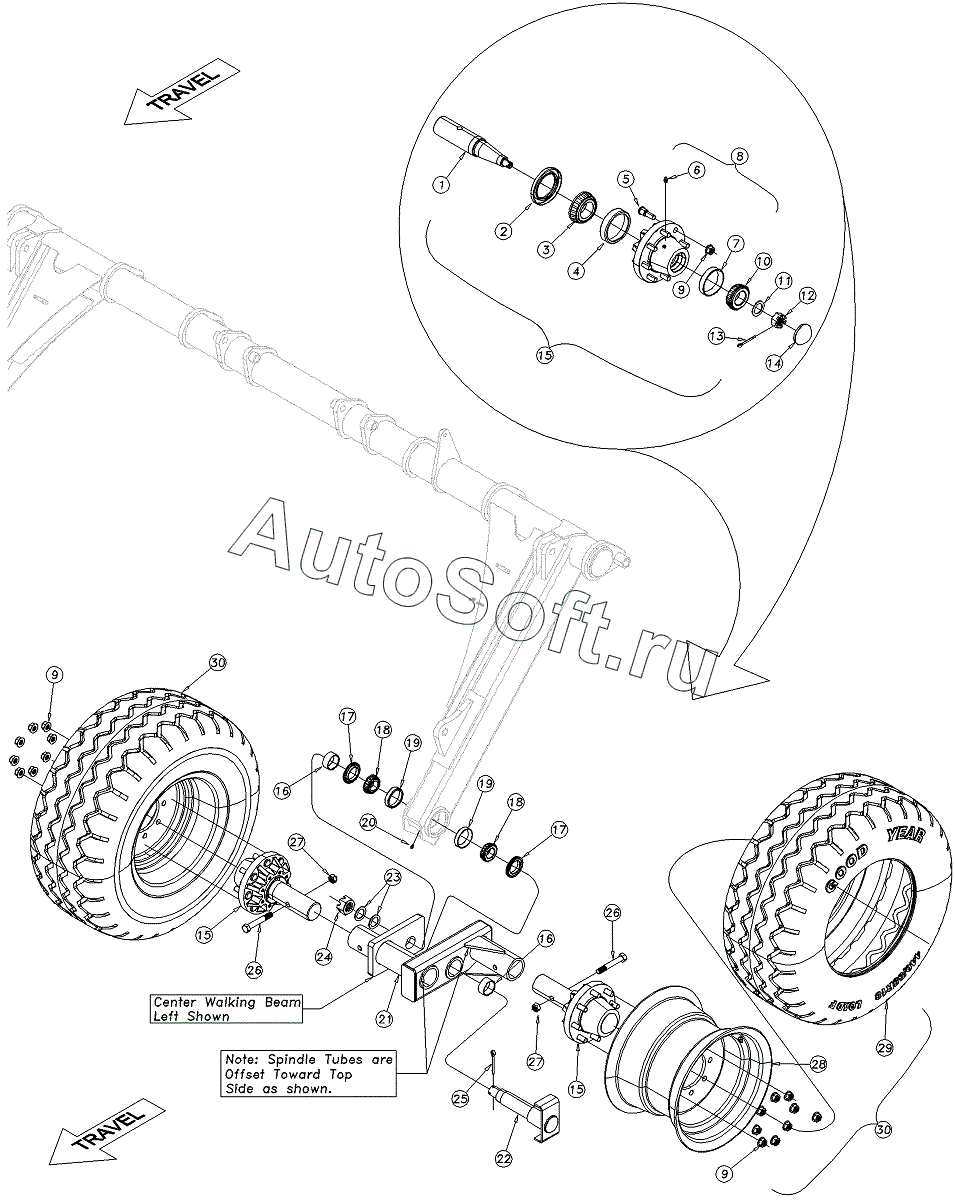

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Walking Beam, 3500-4000
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
15
16
16
17
17
18
18
19
19
20
21
21
22
23
24
25
26
26
27
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***D | SPINDLE 3.00 X 15.00 | |
| 2 | 8***C | GKN OIL SEAL; TCM 30414TA-H | |
| 3 | P***4 | GKN BRG CONE 39250 TIMKEN ONLY | |
| 4 | P***2 | GKN BRG CUP, 39412 TIMKEN | |
| 5 | 8***C | HUB STUD 3/4-16X2 9/16 GR5 | |
| 6 | 8***C | GREASE ZERK STRAIGHT | |
| 7 | 8***C | BRG CUP | |
| 8 | 8***C | GKN HUB ASY; 8-BOLT, 10000 LBS | |
| 9 | P***0 | NUT HEX FLANGE 3/4-16 GR5 | |
| 10 | 8***C | BRG CONE | |
| 11 | 1***D | 1 HARDENED SPINDLE WASHER | |
| 12 | 8***C | NUT HEX SLOTTED 1-14 | |
| 13 | 8***C | PIN COTTER | |
| 14 | 8***C | GREASE CAP 3.125 X .38 | |
| 15 | 8***C | 8 BOLT HUB SPINDLE 10,000 ASM | |
| 16 | 5***D | CENTER SPINDLE SLEEVE | |
| 17 | 8***C | SEAL 2.50IDX3.88ODX.47T | |
| 18 | 8***C | BRG CONE 2.17ID JM207049 | |
| 19 | 8***C | BRG CUP JM207010 | |
| 20 | 8***C | GREASE ZERK 1/4-28 THD FORMING | |
| 21 | 5***H | WALKING BEAM LH | |
| 21 | 5***H | WALKING BEAM RH | |
| 22 | 5***H | PIVOT SPINDLE | |
| 23 | 8***C | WASHER MACH 2.25 X 1.50 X 10GA | |
| 24 | 8***C | NUT HEX SLOTTED | |
| 25 | 8***C | PIN COTTER 1/4X3 PLT | |
| 26 | 8***C | HHCS 3/4-10X5 GR5 | |
| 27 | 8***C | NUT HEX TOP LOCK 3/4-10 | |
| 28 | 8***C | WHEEL 18X14 8-BOLT, 0 OFFSET | |
| 29 | 8***C | TIRE - TITAN 440/55R18 | |
| 30 | 8***C | TIRE/WHEEL ASSY 440/55R18 |
