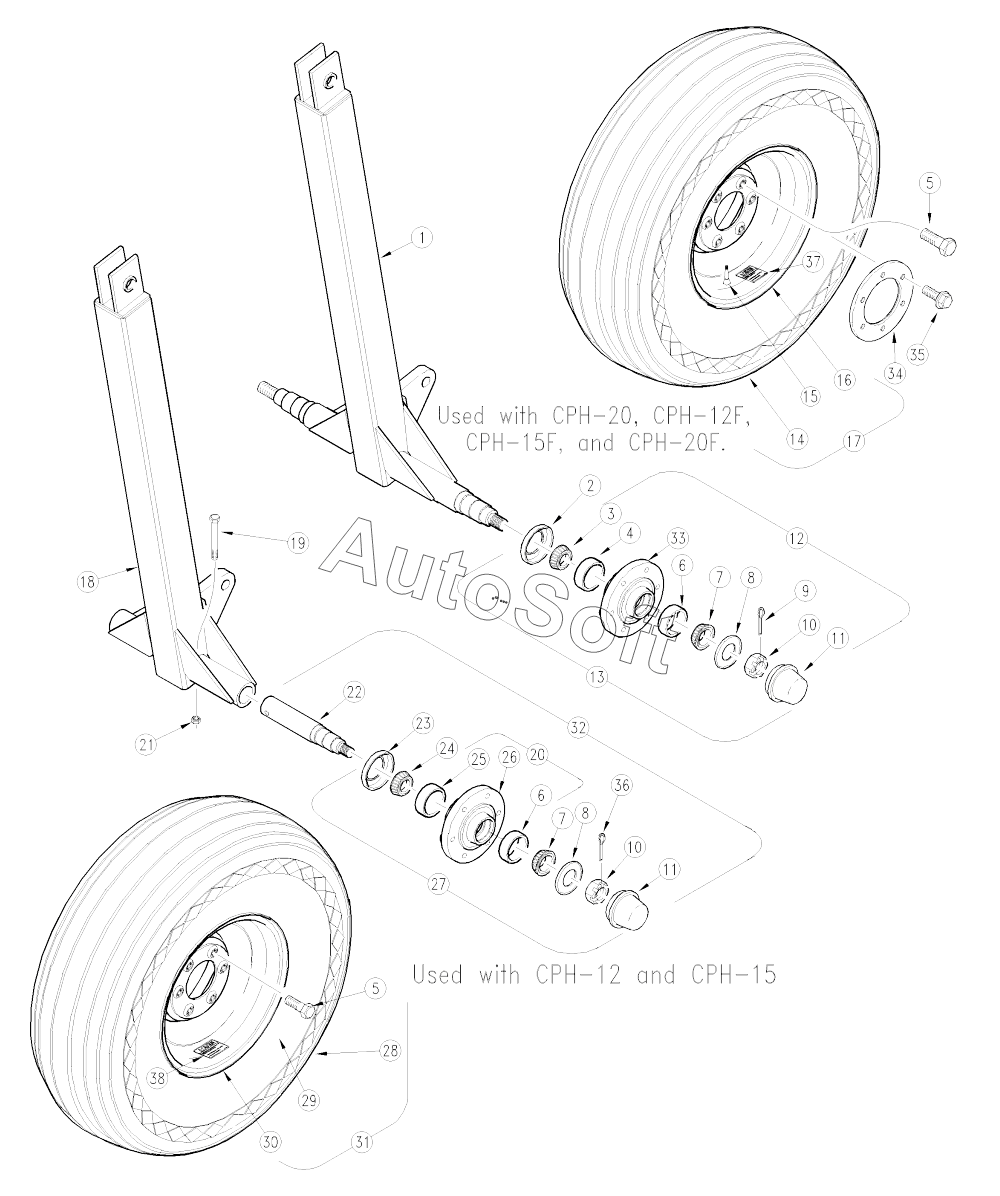

Каталог запасных частей к технике: Great Plains CPH12, CPH15, CPH20 (2020). Transport Wheel
1
2
3
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Н | INNER AXLE SLIDE TUBE WLDT-20 | |
| 2 | 8***С | SEAL 3 X 2.25 X .25 CR 22368 | |
| 3 | 8***С | BEARING CONE #LM 501349 | |
| 4 | 8***С | BEARING CUP #LM 501310 | |
| 5 | 8***С | BOLT WHEEL 1/2-20X1 90-DEG | |
| 6 | 8***С | BRG CUP LM-67010 | |
| 7 | 8***С | BRG CONE 1.25ID LM-67048 | |
| 8 | 8***С | WASHER SPINDLE - 7/8 | |
| 9 | 8***С | PIN COTTER 3/16 X 1 1/4 PLT | |
| 10 | 8***С | NUT HEX SLOTTED 7/8-14 PLT | |
| 11 | 2***D | HUB GREASE CAP | |
| 12 | 8***С | 6H-06AA HUB PACKAGE LESS SEAL | |
| 13 | 2***S | 20' CDH HUB ASSEMBLY | |
| 14 | 8***С | TIRE 11L-15SL 12 PLY TUBELESS | |
| 15 | 8***С | VALVE STEM TR415X.625X1 1/4 LG | |
| 16 | 8***С | WHEEL 15 DIAX10WIDEX6BLT BKSN | |
| 17 | 1***К | TRANSPORT WHEEL/TIRE ASY BKSN | |
| 18 | 1***Н | INNER AXLE SLIDE TUBE WELDMENT | |
| 19 | 8***С | HHCS 1/2-13X3 1/4 GR5 | |
| 20 | 2***V | RPBY 815-082C | |
| 20 | 8***С | HUB 6 BOLT 4 5/8 PILOT W/ CUPS | |
| 21 | 8***С | NUT LOCK 1/2-13 PLT | |
| 22 | 2***D | REPLACED BY 815-085C | |
| 22 | 8***С | SPINDLE SGL 1.75X10.72 | |
| 23 | 8***С | SEAL 2.56X1.625X.438 CR16289 | |
| 24 | 8***С | BEARING CONE LM-29749 | |
| 25 | 8***С | BEARING CUP LM-29710 | |
| 26 | 2***D | H5-A WHEEL HUB MACH 6-BOLT | |
| 27 | 2***S | RPBY 815-077C AND (6)802-104C | |
| 27 | 8***С | HUB 6 BOLT 4 5/8 PILOT 3600 LB | |
| 28 | 8***С | TIRE 9.5L X 15-12 PLY-TUBELESS | |
| 29 | 8***С | TUBE 9.5LX15-8 PLY W/CAL STEM | |
| 30 | 8***С | WHEEL 8 X 15 X 6 BOLT | |
| 30 | 8***С | WHEEL 15X8 6 BOLT BUCKSKIN | |
| 31 | 1***К | PVT PL HITCH TRNSP WHL&TIRE | |
| 31 | 1***К | PVT PL HTCH TRNSP WHL&TIRE BKS | |
| 32 | 1***К | REPLACED BY 815-079C | |
| 32 | 8***С | HUB AND SPINDLE ASSY 6 BOLT | |
| 33 | 2***D | H-06A W.H.6BT RPLBY 815-01ЗС | |
| 33 | 8***С | 6H-06AA HUB PACKAGE LESS SEAL | |
| 34 | 1***D | WHEEL REINFORCING RING | |
| 35 | 8***С | HFS 1/2-20X1 1/2 GR5 | |
| 36 | 8***С | PIN COTTER 5/32 X 1 3/4 LG | |
| 37 | 8***С | DECAL CAUTION TIRE 52 PSI | |
| 38 | 8***С | DECAL CAUTION TIRE 60PSI/85FT |
