Каталог запасных частей к технике: Great Plains CPH12, CPH15, CPH20 (2020). Coulter (S/N 9791Z-)
1
2
2
3
4
5
6
6
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39

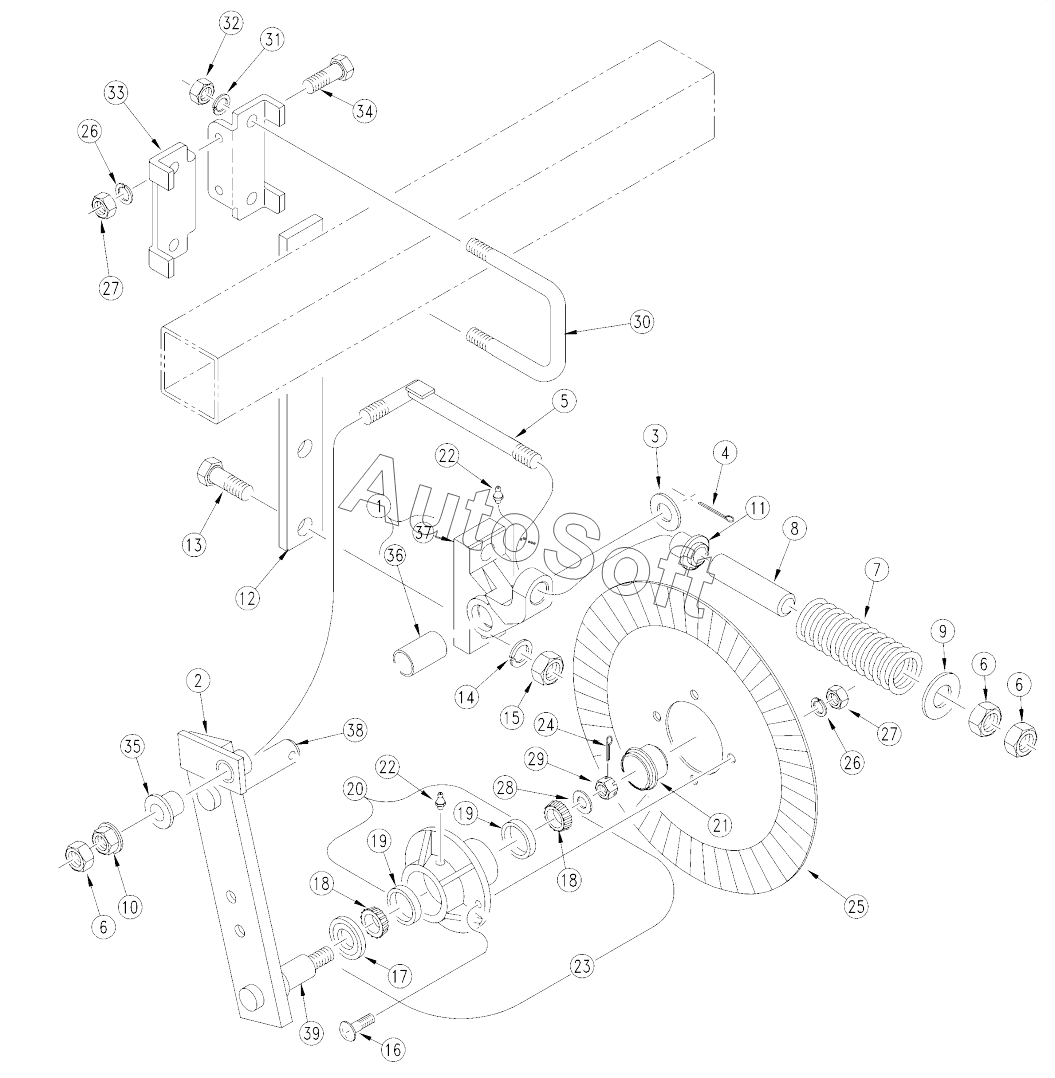

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***S | RPBY 249-136А | |
| 2 | 1***Е | FERT COULTER SWING ARM | |
| 2 | 1***Е | RPBY 149-181 Е | |
| 3 | 8***С | WASHER FLAT 1 1/4 SAE PLT | |
| 4 | 8***С | PIN COTTER 1/4 X 2 PLT | |
| 5 | 2***Н | COULTER SPRING ROD WLDMT | |
| 6 | 8***С | NUT HEX JAM 3/4-10 PLT | |
| 7 | 1***D | SPRING 2.25 O.D. X .5 COIL | |
| 7 | 8***С | SPRING 2.25 OD X .5 COIL | |
| 8 | 2***D | SPRING ROD SLEEVE 1 1/8 OD | |
| 9 | 1***D | COULTER SPRING WASHER | |
| 9 | 8***С | CASTING COULTER SPRING WASHER | |
| 10 | 8***С | NUT HEX FLANGE LOCK 3/4-10 PLT | |
| 11 | 8***С | BUSHING COULTER CASTING | |
| 12 | 2***D | LONG COULT SPRING BAR | |
| 12 | 8***С | LONG COULTER SPRING BAR | |
| 13 | 8***С | HHCS 7/8-9X2 3/4 GR5 | |
| 14 | 8***С | WASHER LOCK SPRING 7/8 PLT | |
| 15 | 8***С | NUT HEX 7/8-9 PLT | |
| 16 | 8***С | RHSNB 1/2-13X1 1/4 GR5 | |
| 17 | 8***С | OIL SEAL DOUBLE LIP | |
| 18 | 8***С | BRG CONE 1.25ID LM-67048 | |
| 19 | 8***С | BRG CUP LM-67010 | |
| 20 | 2***V | COULTER HUB AND CUP ASSY | |
| 21 | 2***D | HUB GREASE CAP | |
| 22 | 8***С | GREASE ZERK STRAIGHT 1/4-28 | |
| 23 | 2***S | COULTER HUB PACKAGE | |
| 24 | 8***С | PIN COTTER 3/16 X 1 3/4 PLT | |
| 25 | 8***С | COULTER BLADE FLUTED | |
| 25 | 8***С | 17 COULTER BLADE 3/4 WAVY | |
| 25 | 8***С | 17 COULTER BLADE 5/8 WAVY | |
| 25 | 8***С | 5/8 WAVY TURBO BLADE | |
| 26 | 8***С | WASHER LOCK SPRING 1/2 PLT | |
| 27 | 8***С | NUT HEX 1/2-13 PLT | |
| 28 | 8***С | WASHER SPINDLE - 7/8 | |
| 29 | 8***С | NUT HEX SLOTTED 7/8-14 PLT | |
| 30 | 8***С | U-BOLT 5/8-11 4 1/32 X 6 | |
| 31 | 8***С | WASHER LOCK SPRING 5/8 PLT | |
| 32 | 8***С | NUT HEX 5/8-11 PLT | |
| 33 | 1***D | COULTER CLAMP BAR | |
| 34 | 8***С | HHCS 1/2-13X1 3/4 GR5 | |
| 35 | 8***С | SWING ARM BUSHING | |
| 36 | 8***С | BUSHING 1.50ODX1.25IDX2.94 | |
| 37 | 1***D | RPBY 249-136А | |
| 38 | 1***D | COULTER PIVOT SHAFT | |
| 39 | 2***D | SPINDLE COULTER |
