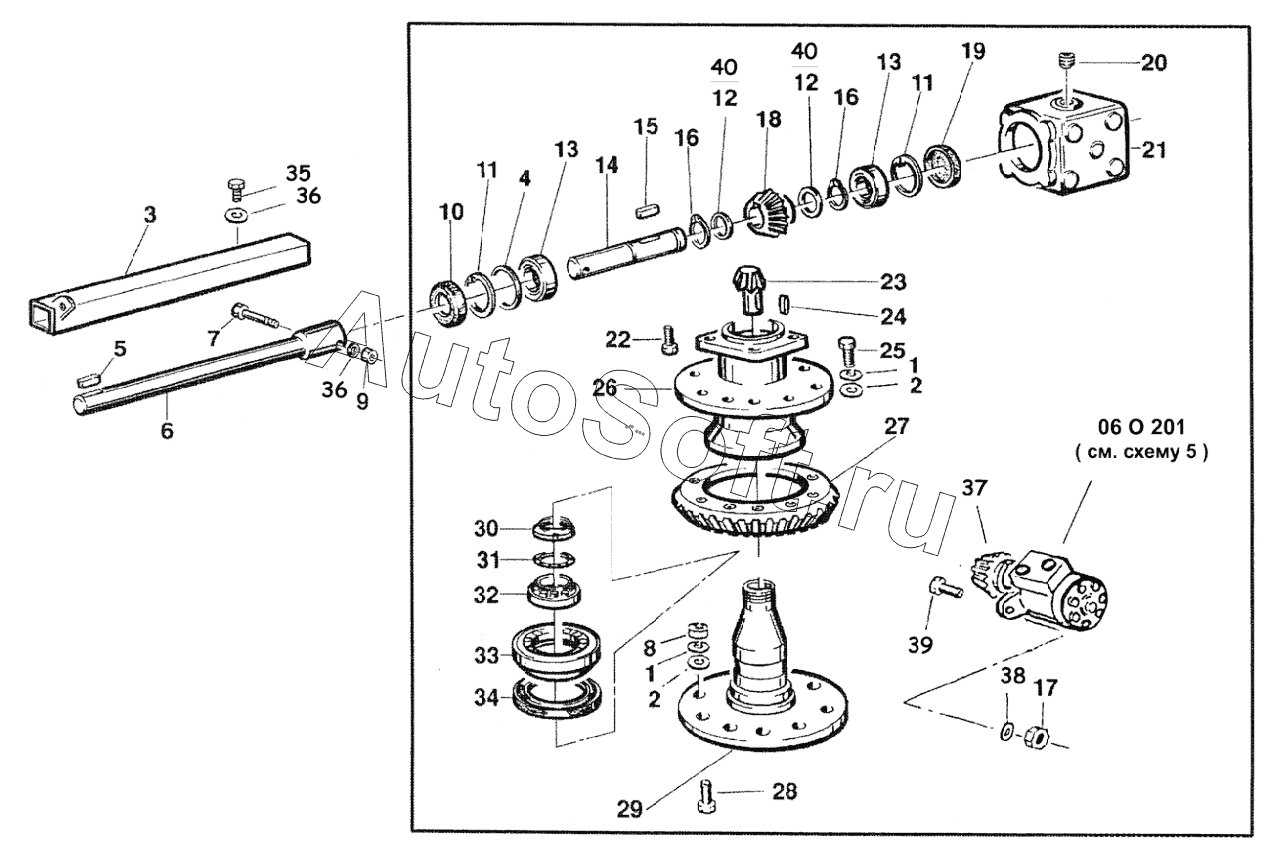

Каталог запасных частей к технике: Навигатор-Новое машиностроение FW10 2000S (2010). ВРАЩАЮЩАЯСЯ ПЛАТФОРМА
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Шайба гров. 16 | |
| 2 | 0***1 | Шайба 016 | |
| 3 | F***2 | Кожух | |
| 4 | 3***3 | Шайба 40,2х50х0,5 | |
| 5 | 0***9 | Шпонка 8х35 | |
| 6 | F***1 | Удлинитель передаточного вала | |
| 7 | 0***2 | Болт М8х50 | |
| 8 | 0***6 | Гайка М16 | |
| 9 | 0***5 | Гайка М8 | |
| 10 | 0***2 | Манжета 25х52х7 | |
| 11 | 0***2 | Стопорное кольцо 052 | |
| 12 | 3***4 | Кольцо регулировочное 26х35х0,3 | |
| 13 | 0***1 | Подшипник 6205 | |
| 14 | 3***5 | Выходной вал | |
| 15 | 0***5 | Шпонка 8х7х25 | |
| 16 | 0***5 | Кольцо стопорное 025 | |
| 17 | 0***2 | Гайка М12 | |
| 18 | 3***4 | Коническая шестерня Z=16 | |
| 19 | 0***2 | Крышка 52х7 | |
| 20 | 0***8 | Пробка 3/8" GAS | |
| 21 | 3***4 | Коробка редуктора | |
| 22 | 0***8 | Винт М10х25 | |
| 23 | 3***3 | Шестерня Z=10 | |
| 24 | 0***4 | Шпонка 8х7х20 | |
| 25 | 0***3 | Болт М16х40 | |
| 26 | 2***0 | Полый вал | |
| 27 | 3***5 | Коническая шестерня | |
| 28 | 0***0 | Болт М16х60 | |
| 29 | 2***1 | Фланцевый вал | |
| 30 | 0***5 | Гайка М45х1,5 | |
| 31 | 3***0 | Распорное кольцо | |
| 32 | 0***5 | Подшипник 33109 | |
| 33 | 0***5 | Подшипник 30215 | |
| 34 | 0***3 | Манжета 90х130х12 | |
| 35 | 0***7 | Болт М8х16 | |
| 36 | 0***0 | Шайба 08 | |
| 37 | 3***6 | Шестерня Z=14 | |
| 38 | 0***2 | Шайба 12 | |
| 39 | 0***5 | Болт М12х45 | |
| 40 | 3***5 | Шайба 25х35х1.5 |
