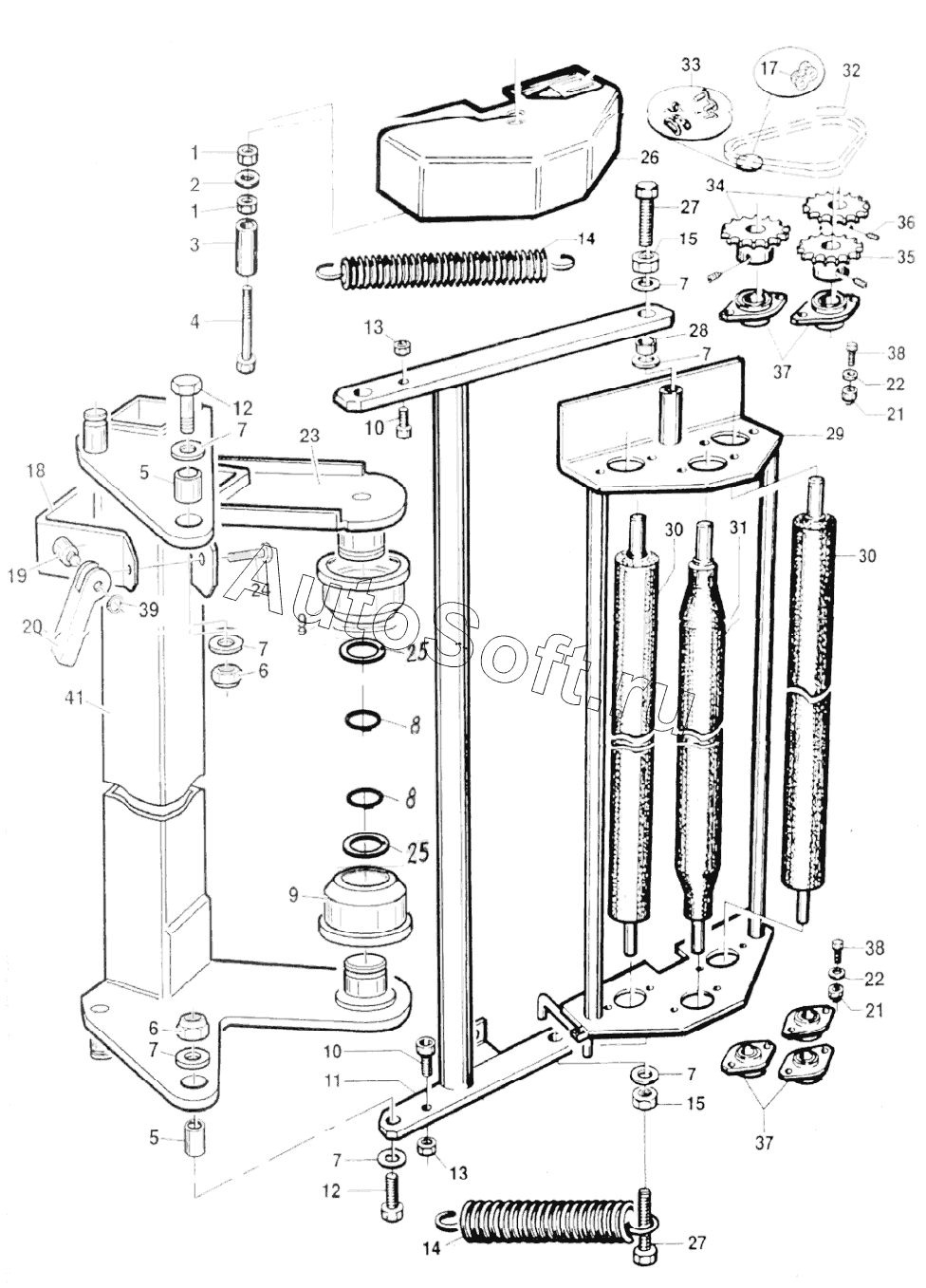

Каталог запасных частей к технике: Навигатор-Новое машиностроение FW10 2000S (2010). УЗЕЛ НАТЯЖЕНИЯ ПЛЕНКИ
1
1
2
3
4
5
5
6
6
7
7
7
7
7
7
7
8
8
9
9
10
10
11
12
12
13
13
13
14
14
14
15
15
17
18
19
20
21
21
21
22
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
38
39
41
У5.1001
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У5.1001 | У***1 | Узел натяжения пленки FW 10/2000SM | |
| 1 | 0***3 | Гайка М10 | |
| 2 | 0***6 | Шайба 1021 | |
| 3 | 2***1 | Распорное кольцо | |
| 4 | 0***4 | Болт М1070 | |
| 5 | 2***7 | Дистанционная втулка | |
| 6 | 0***5 | Гайка М12 | |
| 7 | 0***1 | Шайба 12 | |
| 8 | 0***5 | Кольцо стопорное 035 | |
| 9 | 1***1 | Конусный вкладыш | |
| 10 | 0***3 | Болт М1616 | |
| 11 | 2***5 | Рама каретки | |
| 12 | 0***8 | Болт М1240 | |
| 13 | 0***8 | Гайка М6 | |
| 14 | 1***4 | Пружина | |
| 15 | 0***8 | Гайка М12 | |
| 17 | 1***9 | Звено переходное 3/8’’ 06В-1 | |
| 18 | 2***3 | Скоба зажимная | |
| 19 | 2***2 | Ось | |
| 20 | 2***1 | Рукоятка-зажим | |
| 21 | 0***5 | Гайка М6 | |
| 22 | 0***6 | Шайба 6 | |
| 23 | 2***1 | Держатель верхний | |
| 24 | 0***0 | Винт М850 | |
| 25 | 3***5 | Шайба 35,5х50х0,5 | |
| 26 | 1***4 | Кожух узла натяжения пленки | |
| 27 | 0***1 | Болт М1250 | |
| 28 | 2***1 | Дистанционная втулка | |
| 29 | F***2 | Рама валков | |
| 30 | 2***1 | Цилиндрический валок | |
| 31 | 2***2 | Конический валок | |
| 32 | 1***5 | Цепь 3/8’’ 06В-1/43 36 DIN 81 | |
| 33 | 1***8 | Звено соединительное 3/8’’ 06В-1 | |
| 34 | F***5 | Звездочка 3/8’’ z=22 | |
| 35 | F***0 | Звездочка 3/8’’ z=15 | |
| 36 | 0***0 | Винт установочный | |
| 37 | 0***7 | Опора RATY17 | |
| 38 | 0***9 | Болт М620 | |
| 39 | 0***2 | Кольцо стопорное | |
| 41 | 2***6 | Рама |
