Каталог запасных частей к технике: Навигатор-Новое машиностроение FW10 2000S (2010). РАМА
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56

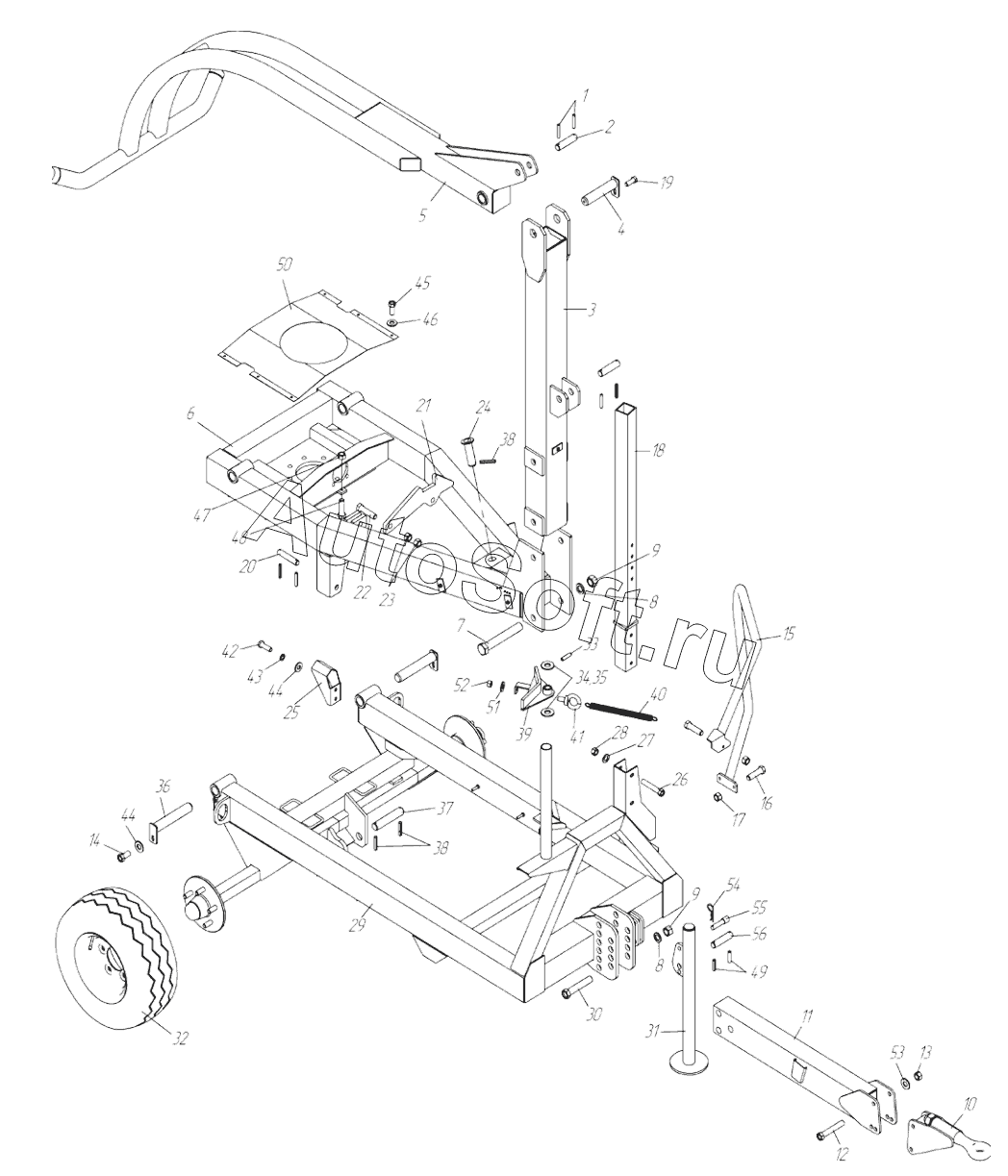

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Пружинный штифт O5х40 | |
| 2 | 2***3 | Ось O26 | |
| 3 | F***1 | Стойка | |
| 4 | F***4 | Сваренный штифт | |
| 5 | F***0 | Рычаг загрузки | |
| 6 | F***5 | Опрокидывающаяся рама | |
| 7 | 0***0 | Болт М24х190 | |
| 8 | 0***4 | Пружинная шайба 24 | |
| 9 | 0***0 | Гайка М24 | |
| 10 | F***1 | Буксировочная опора с проушиной | |
| 11 | F***0 | Тяга | |
| 12 | 0***0 | Болт М16х120 | |
| 13 | 0***6 | Гайка М16 | |
| 14 | 0***3 | Болт М10х20 | |
| 15 | F***1 | Защита вращающейся платформы | |
| 16 | 0***6 | Болт М10х30 | |
| 17 | 0***5 | Гайка М10 | |
| 18 | F***1 | Опора натяжного устройства | |
| 19 | 0***0 | Болт М10х16 | |
| 20 | 2***5 | Ось | |
| 21 | 2***2 | Крюк блокировки платформы | |
| 22 | 0***0 | Болт М20х70 | |
| 23 | 0***2 | Гайка М20 | |
| 24 | F***5 | Штифт | |
| 25 | 2***5 | Устройство закрытия тисков | |
| 26 | 0***1 | Болт М12х90 | |
| 27 | 0***1 | Шайба 12 | |
| 28 | 0***0 | Гайка М12 | |
| 29 | F***0 | Рама | |
| 30 | 0***7 | БолтМ24х130 | |
| 31 | У***4 | Опора | |
| 32 | 1***0 | Колесо 20х10" | |
| 33 | 0***0 | Пружинный штифт | |
| 34 | 3***0 | Кольцо регулировочное O20,2х30х0,5 | |
| 35 | 3***7 | Шайба O20,5х28х1,5 | |
| 36 | F***3 | Сваренный штифт | |
| 37 | 2***6 | Ось | |
| 38 | 0***0 | Штифт пружинный 6х50 | |
| 39 | F***0 | Устройство расцепления тисков | |
| 40 | 1***0 | Пружина | |
| 41 | 0***0 | Рым-болт М8х60 | |
| 42 | 0***2 | Болт М10х20 | |
| 43 | 0***0 | Шайба гров. 10 | |
| 44 | 0***6 | Шайба 1021 | |
| 45 | 0***0 | Болт М6х10 | |
| 46 | 0***6 | Шайба 6 | |
| 47 | 0***2 | Гайка М10 | |
| 48 | 0***4 | Болт М10х50 | |
| 49 | 0***0 | Штифт пружинный | |
| 50 | 2***4 | Кожух конической пары вращения | |
| 51 | 0***9 | Шайба O8 | |
| 52 | 0***5 | Гайка М8 | |
| 53 | 0***6 | Шайба гров. 16 | |
| 54 | 1***0 | Шплинт игольчатый O4 | |
| 55 | 3***1 | Палец | |
| 56 | 6***0 | Ось |
