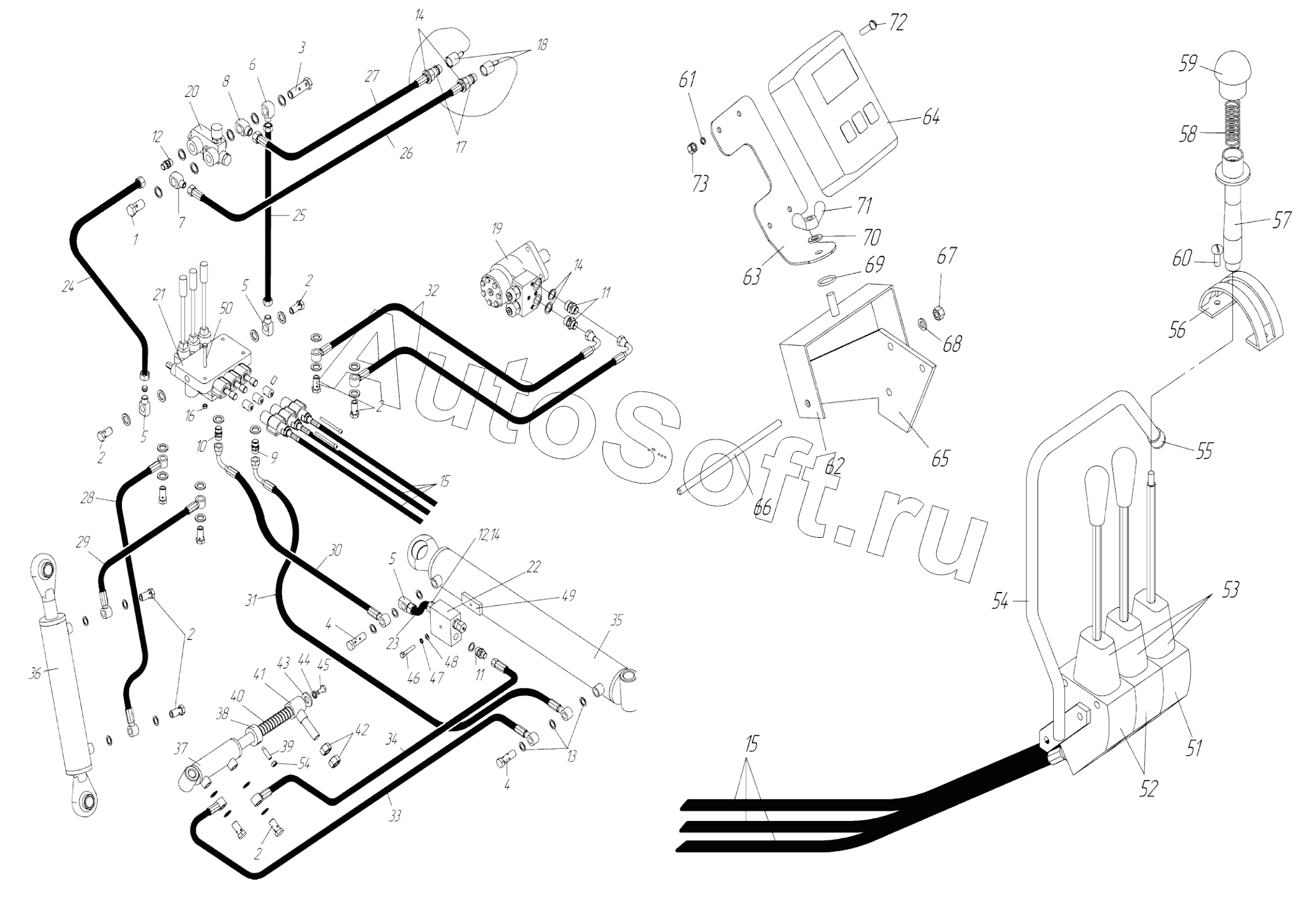

Каталог запасных частей к технике: Навигатор-Новое машиностроение FW10 2000S (2010). ГИДРАВЛИЧЕСКАЯ СИСТЕМА И ОРГАНЫ УПРАВЛЕНИЯ
1
2
2
2
2
2
3
4
4
5
5
5
6
7
8
9
10
11
11
12
12
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***9 | Болт для банжо 1/2" | |
| 2 | 0***0 | Болт для банжо 3/8" | |
| 3 | 0***1 | Болт для банжо 1/2" | |
| 4 | 0***2 | Болт для банжо 3/8" | |
| 5 | 0***1 | Банжо 3/8"хO12 | |
| 6 | 0***2 | Банжо 1/2"хO12 | |
| 7 | 0***3 | Банжо 1/2"х3/8" | |
| 8 | 0***4 | Банжо 1/2"х1/2" | |
| 9 | 0***5 | Переходник 3/8"х3/8" | |
| 10 | 0***А | Переходник 3/8"х3/8" с дросселем | |
| 11 | 0***7 | Переходник 1/2"х3/8" | |
| 12 | 0***1 | Переходник 1/2"хO12 | |
| 13 | 0***6 | Уплотнительная шайба 3/8" | |
| 14 | 0***7 | Уплотнительная шайба 1/2" | |
| 15 | 4***0 | Трос управления | |
| 16 | 0***0 | Гайка М8 | |
| 17 | 0***0 | Быстросъёмная муфта | |
| 18 | 0***5 | Защитный колпачок | |
| 19 | 0***0 | Гидромотор | |
| 20 | 0***0 | Регулятор потока | |
| 21 | 0***0 | Гидрораспределитель | |
| 22 | 6***0 | Клапан последовательности | |
| 23 | 0***1 | Маслопровод O12 L=120 | |
| 24 | 0***0 | Маслопровод O12 L=150 | |
| 25 | 0***1 | Маслопровод O12 L=70 | |
| 26 | 0***5 | РВД L=2100 | |
| 27 | 0***6 | РВД L=2100 | |
| 28 | 0***2 | РВД L=5670 | |
| 29 | 0***3 | РВД L=5340 | |
| 30 | 0***1 | РВД L=2510 | |
| 31 | 0***1 | РВД L=2700 | |
| 32 | 0***1 | РВД L=2700 | |
| 33 | 0***7 | РВД L=1760 | |
| 34 | 0***8 | РВД L=1760 | |
| 35 | 0***0 | Гидроцилиндр | |
| 36 | 0***1 | Гидроцилиндр | |
| 37 | 0***5 | Гидроцилиндр | |
| 38 | 2***4 | Втулка стационарная | |
| 39 | 0***2 | Винт М10 | |
| 40 | 1***0 | Пружина | |
| 41 | 2***3 | Втулка стационарная | |
| 42 | 0***2 | Гайка М20 | |
| 43 | 0***9 | Шайба 11х40 | |
| 44 | 0***0 | Шайба гров. 10 | |
| 45 | 0***3 | Болт М10х20 | |
| 46 | 1***6 | Болт М8х40 | |
| 47 | 0***8 | Шайба Гровера O8 | |
| 48 | 0***9 | Шайба O8 | |
| 49 | 2***4 | Плитка крепления клапана | |
| 50 | 0***8 | Болт М8х45 | |
| 51 | 4***2 | Рычаг управления в сборе с блокировкой и тросом | |
| 52 | 4***5 | Рычаг управления в сборе с тросом | |
| 53 | 4***1 | Рычаг управления | |
| 54 | F***0 | Защита рычагов | |
| 55 | 1***2 | Защитная пробка O12 | |
| 56 | 2***0 | Скоба блокировки рычага | |
| 57 | 4***4 | Втулка, блокирующая рычаг | |
| 58 | 1***5 | Пружина | |
| 59 | 4***3 | Ручка | |
| 60 | 0***3 | Винт М6х16 | |
| 61 | 0***4 | Шайба Гровера O4 | |
| 62 | У***5 | Скоба крепления счётчика | |
| 63 | У***9 | Кронштейн | |
| 64 | 4***5 | Счётчик электронный лектронн | |
| 65 | 2***2 | Крепление рычага управления | |
| 66 | 4***8 | Шпилька М6х150 | |
| 67 | 0***5 | Гайка М6 | |
| 68 | 0***6 | Шайба 6 | |
| 68 | 0***6 | Шайба 6 | |
| 69 | 2***8 | Шайба резиновая 22х8,5х1,5...2 | |
| 69 | 2***8 | Шайба резиновая 22х8,5х1,5...2 | |
| 70 | 0***2 | Шайба O8 | |
| 70 | 0***2 | Шайба O8 | |
| 71 | 0***0 | Гайка-барашек М8 | |
| 71 | 0***0 | Гайка-барашек М8 | |
| 72 | 0***0 | Винт М4х10 | |
| 72 | 0***0 | Винт М4х10 | |
| 73 | 0***4 | Гайка М4 | |
| 73 | 0***4 | Гайка М4 |
