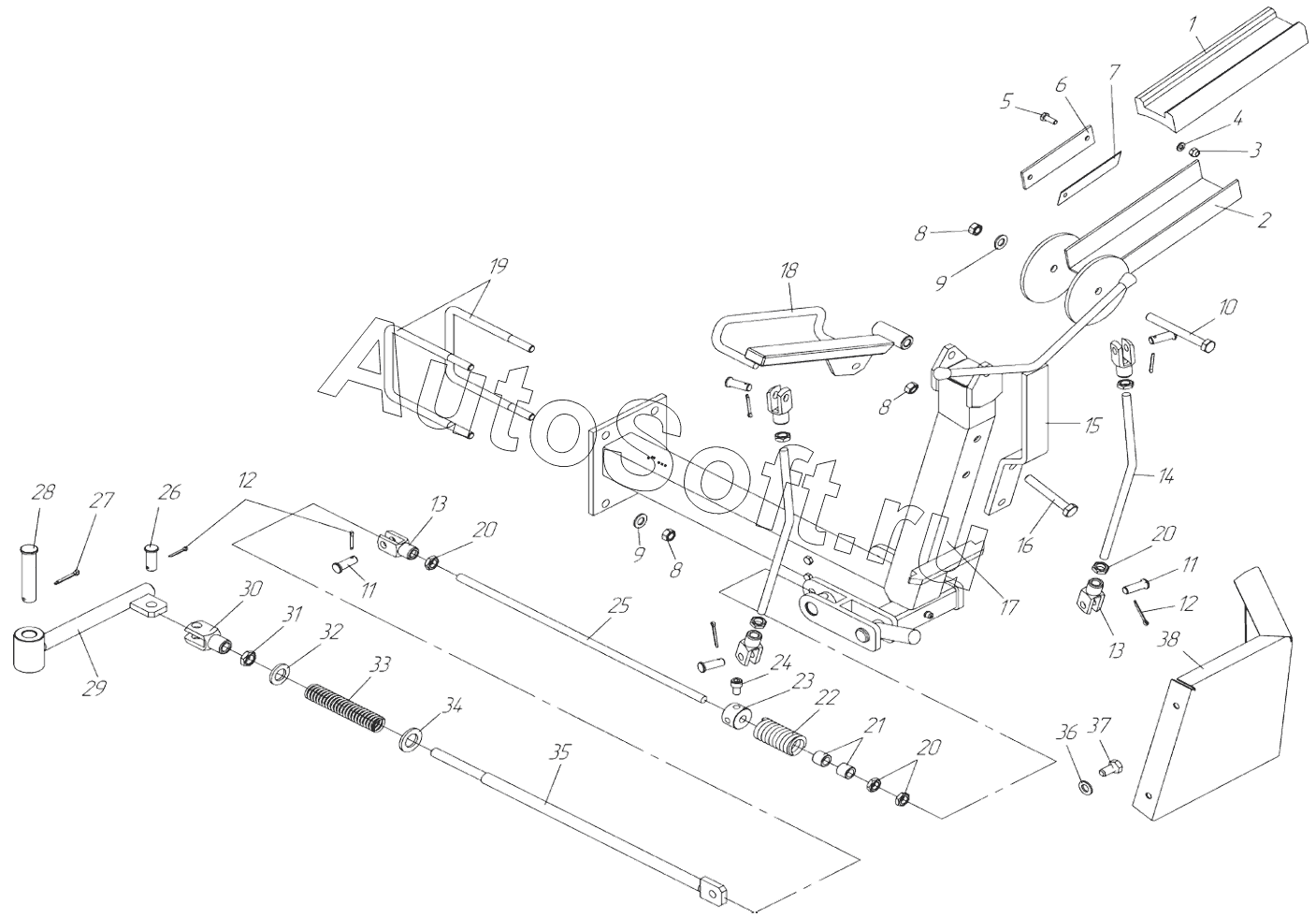

Каталог запасных частей к технике: Навигатор-Новое машиностроение FW10 2000S (2010). ГРУППА ТИСКОВ ОТРЕЗАНИЯ ПЛЕНКИ
1
2
3
4
5
6
7
8
8
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Резиновый буфер | |
| 2 | F***2 | Вогнутый элемент тисков | |
| 3 | 0***5 | Гайка М6 | |
| 4 | 0***6 | Шайба 6 | |
| 5 | 0***3 | Болт М6х16 | |
| 6 | 2***1 | Пластина | |
| 7 | 4***1 | Нож | |
| 8 | 0***5 | Гайка М10 | |
| 9 | 0***6 | Шайба 1021 | |
| 10 | 0***2 | Болт М10х95 | |
| 11 | 0***5 | Ось | |
| 12 | 0***8 | Шплинт 3,2х18 | |
| 13 | 0***1 | Вилка | |
| 14 | 2***6 | Штанга | |
| 15 | F***1 | Направляющая плёнки | |
| 16 | 0***5 | Болт М10х70 | |
| 17 | F***7 | Опора зажимного устройства | |
| 18 | F***3 | Выступающий элемент тисков | |
| 19 | 2***1 | Стремянка | |
| 20 | 0***3 | Гайка М10 | |
| 21 | 2***9 | Распорная втулка | |
| 22 | 1***6 | Пружина | |
| 23 | 2***8 | Стопор | |
| 24 | 0***3 | Винт М8х14 | |
| 25 | 2***7 | Штанга | |
| 26 | 0***6 | Ось | |
| 27 | 0***5 | Шплинт 4х25 | |
| 28 | 0***8 | Ось | |
| 29 | F***4 | Рычаг флажковый | |
| 30 | 0***4 | Вилка | |
| 31 | 0***8 | Гайка М12 | |
| 32 | 0***9 | Шайба O15х30 | |
| 33 | 1***7 | Пружина | |
| 34 | 0***9 | Шайба O18х48 | |
| 35 | F***5 | Стержень флажкового рычага | |
| 36 | 0***9 | Шайба O8 | |
| 37 | 0***6 | Болт М8х16 | |
| 38 | 2***3 | Кожух тисков |
