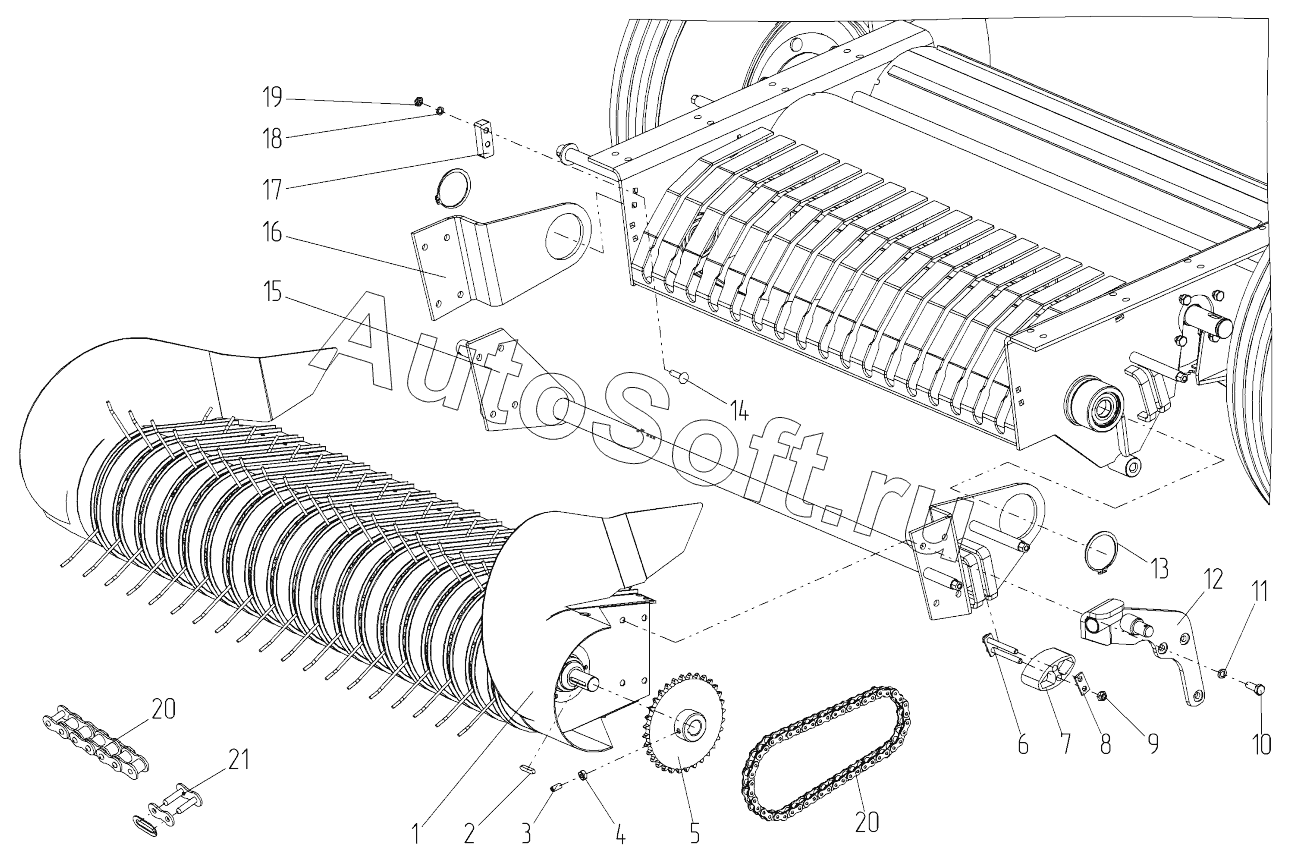

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Установка подборщика
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Устройство подборочное в сборе | |
| 2 | 0***0 | Шпонка | |
| 3 | 0***2 | Винт М10 | |
| 4 | 0***0 | Гайка | |
| 5 | R***3 | Венец подборщика | |
| 6 | R***1 | Перемычка | |
| 7 | R***0 | Натяжитель | |
| 8 | 2***0 | Пластина натяжителя | |
| 9 | 0***0 | Гайка | |
| 10 | 0***4 | Болт М12х35 | |
| 11 | 0***2 | Шайба Гровера O12 | |
| 12 | J***0 | Кронштейн | |
| 13 | 0***5 | Кольцо стопорное | |
| 14 | 0***3 | Болт | |
| 15 | R***0 | Вал торсионный | |
| 16 | Н***2 | Пластина правая | |
| 17 | 2***1 | Упор | |
| 18 | 0***0 | Шайба гров. 10 | |
| 19 | 0***3 | Гайка М10 | |
| 20 | 1***3 | Цепь | |
| 21 | 1***5 | Звено С-Пр 19,05-3180 ГОСТ 13568 |
