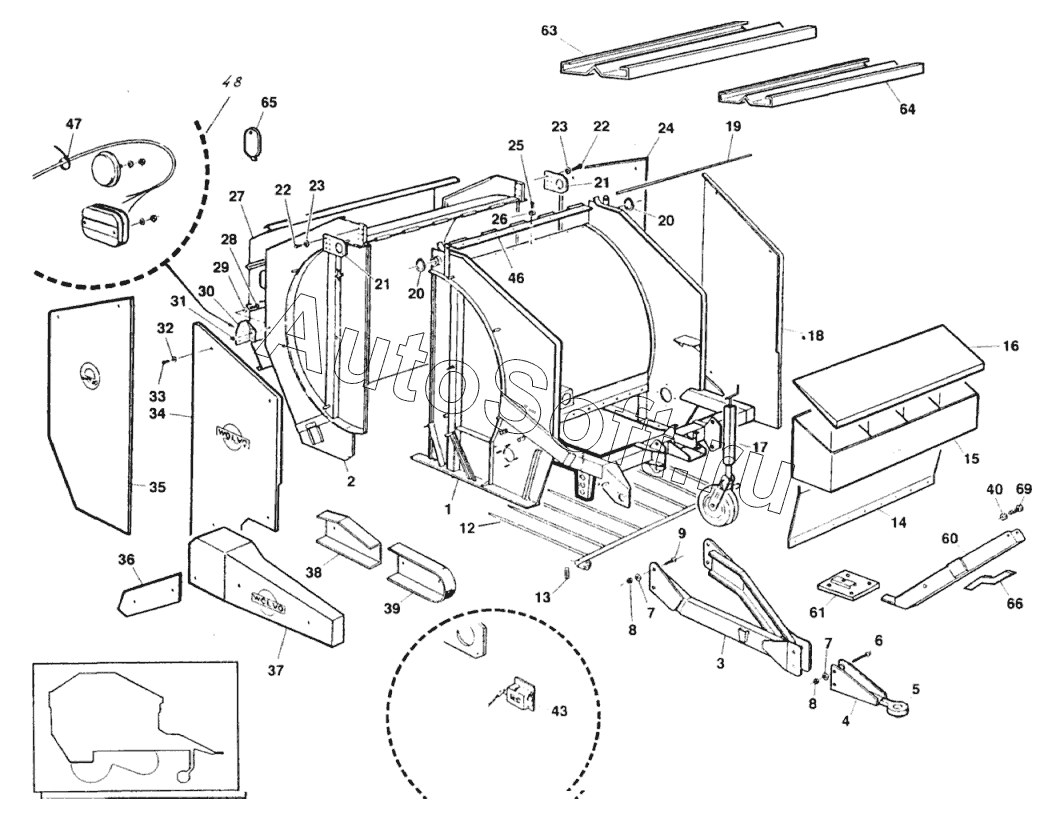

Каталог запасных частей к технике: Навигатор-Новое машиностроение R12 SUPER (2010). КОРПУС R12
39
28
29
30
31
32
33
34
35
36
37
38
27
43
46
47
48
60
61
63
64
65
66
69
15
2
3
4
5
6
7
7
8
8
9
12
13
14
1
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Передняя часть корпуса | |
| 2 | R***2 | Задняя часть корпуса | |
| 3 | R***5 | Тяговая сцепка | |
| 4 | R***0 | Крепление буксирной серьги | |
| 5 | 4***0 | Буксирная серьга | |
| 6 | 0***0 | Болт | |
| 7 | 0***0 | Шайба | |
| 8 | 0***6 | Гайка | |
| 9 | 0***5 | Болт | |
| 12 | R***8 | Грабли | |
| 13 | 1***0 | Рабочий шплинт | |
| 14 | 2***0 | Соединительная пластина | |
| 15 | R***0 | Кассета для шпагатных бобин | |
| 16 | 2***0 | Крышка кассеты | |
| 17 | 1***0 | Регулируемое опорное колесо | |
| 18 | 2***0 | Правый передний ограничитель | |
| 19 | 2***7 | Верхняя шарнирная ось | |
| 20 | 0***0 | Кольцо стопорное | |
| 21 | 2***9 | Петля наружная | |
| 22 | 0***1 | Болт | |
| 23 | 0***2 | Шайба Гровера O12 | |
| 24 | 2***8 | Правый задний ограничитель | |
| 25 | 0***0 | Болт | |
| 26 | 0***5 | Гайка М8 | |
| 27 | 2***0 | Задняя крышка | |
| 28 | 0***7 | Болт М8х16 | |
| 29 | 0***0 | Шайба 08 | |
| 30 | 2***7 | Крепление фонаря | |
| 31 | 0***5 | Гайка М8 | |
| 32 | 0***6 | Шайба 1021 | |
| 33 | 0***0 | Болт М10х16 | |
| 34 | 2***1 | Левый передний ограничитель | |
| 35 | 2***9 | Левый задний ограничитель | |
| 36 | 2***6 | Кожух цепи тележки | |
| 37 | 2***5 | Кожух приводной цепи | |
| 38 | 2***7 | Картер укладочной цепи | |
| 39 | 2***6 | Картер подборочной цепи CR406 | |
| 43 | 4***0 | Счетчик | |
| 46 | R***5 | Шарнирная петля в сборе | |
| 47 | 3***0 | Хомут пластмассовый | |
| 48 | 3***0 | Система освещения | |
| 60 | R***2 | Держатель | |
| 61 | R***2 | Соединительная пластина редуктора | |
| 63 | 2***2 | Большая крышка | |
| 64 | 2***7 | Малая крышка | |
| 65 | 2***1 | Заслонка отверстия | |
| 66 | 2***8 | Правый задний ограничитель | |
| 69 | 0***4 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
