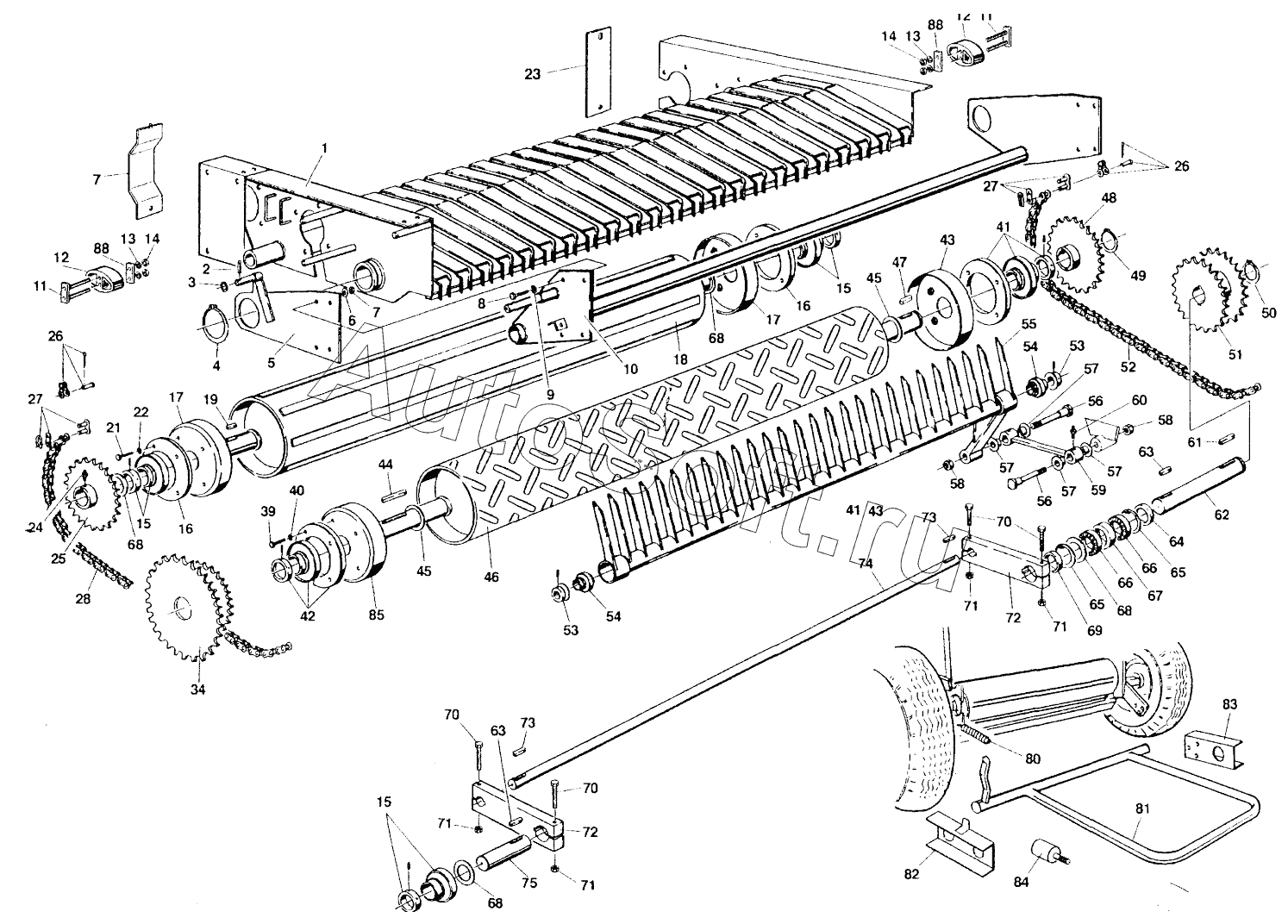

Каталог запасных частей к технике: Навигатор-Новое машиностроение R12 SUPER (2010). ТЕЛЕЖКА
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
34
39
40
41
41
41А
42
42А
43
43
44
45
45
46
47
48
49
50
51
52
53
53
54
54
55
56
56
57
57
57
57
58
58
59
60
61
62
63
63
64
65
65
66
66
67
68
68
68
68
70
70
70
71
71
71
71
72
72
73
73
74
75
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Рама тележки | |
| 10 | R***0 | Вал торсионный | |
| 11 | 0***8 | Винт | |
| 12 | 1***1 | Цепенатяжное устройство | |
| 13 | 0***5 | Шайба 10 | |
| 14 | 0***5 | Гайка М10 | |
| 15 | 0***5 | Подшипник | |
| 16 | 0***5 | Опора с подшипником | |
| 17 | R***8 | Защитная крышка валика | |
| 18 | R***6 | Валок с ребрами | |
| 19 | 0***0 | Шпонка | |
| 2 | 0***0 | Пружинный штифт | |
| 20 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 21 | 0***6 | Болт М10х30 | |
| 22 | 0***0 | Шайба гров. 10 | |
| 23 | 2***7 | Крышка левая | |
| 24 | 0***2 | Винт М10 | |
| 25 | R***4 | Венец пластинчатого валка | |
| 26 | 1***6 | Звено П-Пр 19,05-3180 ГОСТ 13568 | |
| 27 | 1***5 | Звено С-Пр 19,05-3180 ГОСТ 13568 | |
| 28 | 1***1 | Цепь | |
| 3 | 0***0 | Шайба | |
| 34 | R***2 | Венец двойной привода рустованного валка | |
| 39 | 0***4 | Болт М12х35 | |
| 4 | 0***5 | Кольцо стопорное | |
| 40 | 0***2 | Шайба Гровера O12 | |
| 41 | 0***0 | Подшипник | |
| 41А | 0***5 | Подшипник | |
| 42 | 0***0 | Подшипник | |
| 42А | 0***5 | Подшипник | |
| 43 | R***9 | Защитная крышка вала | |
| 44 | 0***0 | Шпонка | |
| 45 | 2***4 | Кольцо дистанционное | |
| 46 | R***5 | Валок рустованный | |
| 47 | 0***0 | Шпонка | |
| 48 | R***6 | Венец привода укладчика | |
| 49 | 0***5 | Кольцо стопорное 035 | |
| 5 | R***9 | Рычаг подборщика | |
| 50 | 0***5 | Кольцо стопорное 035 | |
| 51 | R***5 | Венец двойной привода подборщика | |
| 52 | 1***2 | Цепь | |
| 53 | 0***5 | Фиксатор | |
| 54 | 0***5 | Подшипник | |
| 55 | R***4 | Укладчик | |
| 56 | 2***5 | Палец | |
| 57 | 1***5 | Вкладыш нейлоновый | |
| 58 | 0***5 | Гайка М16 | |
| 59 | R***0 | Шатун | |
| 6 | 0***2 | Шайба Гровера O12 | |
| 60 | 0***8 | Масленка | |
| 61 | 0***5 | Шпонка | |
| 62 | 2***3 | Вал укладчика левый | |
| 63 | 2***1 | Шпонка | |
| 64 | 3***5 | Кольцо регулировочное | |
| 65 | 0***2 | Кольцо стопорное | |
| 66 | 0***1 | Подшипник 6207 2RS | |
| 67 | 2***3 | Кольцо дистанционное | |
| 68 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 7 | 2***6 | Крышка правая | |
| 70 | 0***0 | Болт | |
| 71 | 0***1 | Самоконтряшаяся гайка | |
| 72 | 2***2 | Пластина соединительная | |
| 73 | 0***5 | Шпонка 8х7х25 | |
| 74 | 2***1 | Вал укладчика | |
| 75 | 2***2 | Вал укладчика правый | |
| 8 | 0***4 | Болт М12х35 | |
| 80 | 1***8 | Пружина | |
| 81 | A***3 | Выталкиватель | |
| 82 | A***1 | Левая опора | |
| 83 | A***2 | Правая опора | |
| 84 | 1***0 | Виброопора | |
| 85 | R***0 | Защитная крышка вала | |
| 9 | 0***2 | Шайба 12 |
