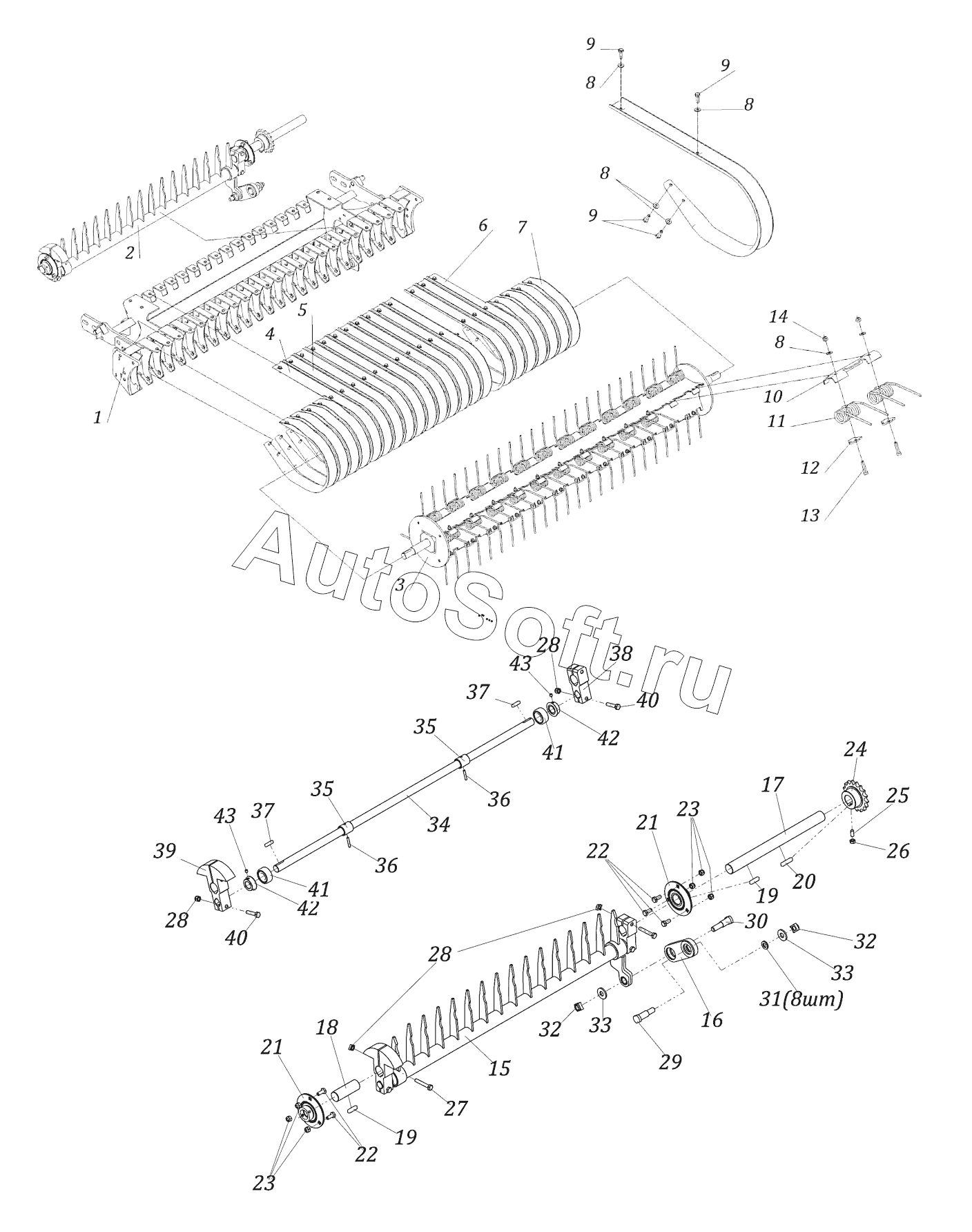

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Устройство подборочное (Сборка рамы и укладчик)
33
33
23
23
24
25
26
27
28
28
28
29
30
31
32
32
22
22
34
35
35
36
36
37
37
38
39
40
40
41
41
42
42
43
43
12
2
3
4
5
6
7
8
8
8
8
9
9
9
10
11
1
13
14
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Рама | |
| 2 | R***0 | Укладчик в сборе | |
| 3 | R***0 | Ротор в сборе | |
| 4 | R***1 | Направляющая длинная | |
| 5 | R***5 | Направляющая длинная | |
| 6 | R***1 | Направляющая длинная | |
| 7 | R***6 | Направляющая короткая | |
| 8 | 0***8 | Шайба 8 | |
| 9 | 0***1 | Болт М8х25 | |
| 10 | R***2 | Пластина | |
| 11 | 1***1 | Зубец | |
| 12 | R***1 | Шайба | |
| 13 | 0***0 | Болт М8х35 | |
| 14 | 0***5 | Гайка М8 | |
| 15 | R***0 | Укладчик | |
| 16 | R***0 | Звено в сборе | |
| 17 | R***2 | Вал | |
| 18 | R***3 | Вал | |
| 19 | 0***5 | Шпонка 10х8х40 | |
| 20 | 0***5 | Шпонка 10х8х50 | |
| 21 | 0***5 | Опора с подшипником | |
| 22 | 0***4 | Болт М10х25 | |
| 23 | 0***5 | Гайка М10 | |
| 24 | R***0 | Звездочка | |
| 25 | 0***2 | Винт М10 | |
| 26 | 0***9 | Гайка | |
| 27 | 0***1 | Болт М10х65 | |
| 28 | 0***7 | Гайка М10 | |
| 29 | R***1 | Палец | |
| 30 | R***1 | Палец | |
| 31 | 3***0 | Шайба 16,2х28х0,5 | |
| 32 | 0***3 | Гайка М16 | |
| 33 | 0***6 | Шайба пружинная 16 | |
| 34 | R***1 | Вал укладчика | |
| 35 | R***2 | Втулка | |
| 36 | 0***5 | Штифт 6х35 | |
| 37 | 0***9 | Шпонка 8х7х35 | |
| 38 | R***4 | Колодка | |
| 39 | R***5 | Колодка | |
| 40 | 0***4 | Болт М10х50 | |
| 41 | 0***6 | Подшипник | |
| 42 | R***3 | Втулка | |
| 43 | 0***4 | Винт М8х10 |
