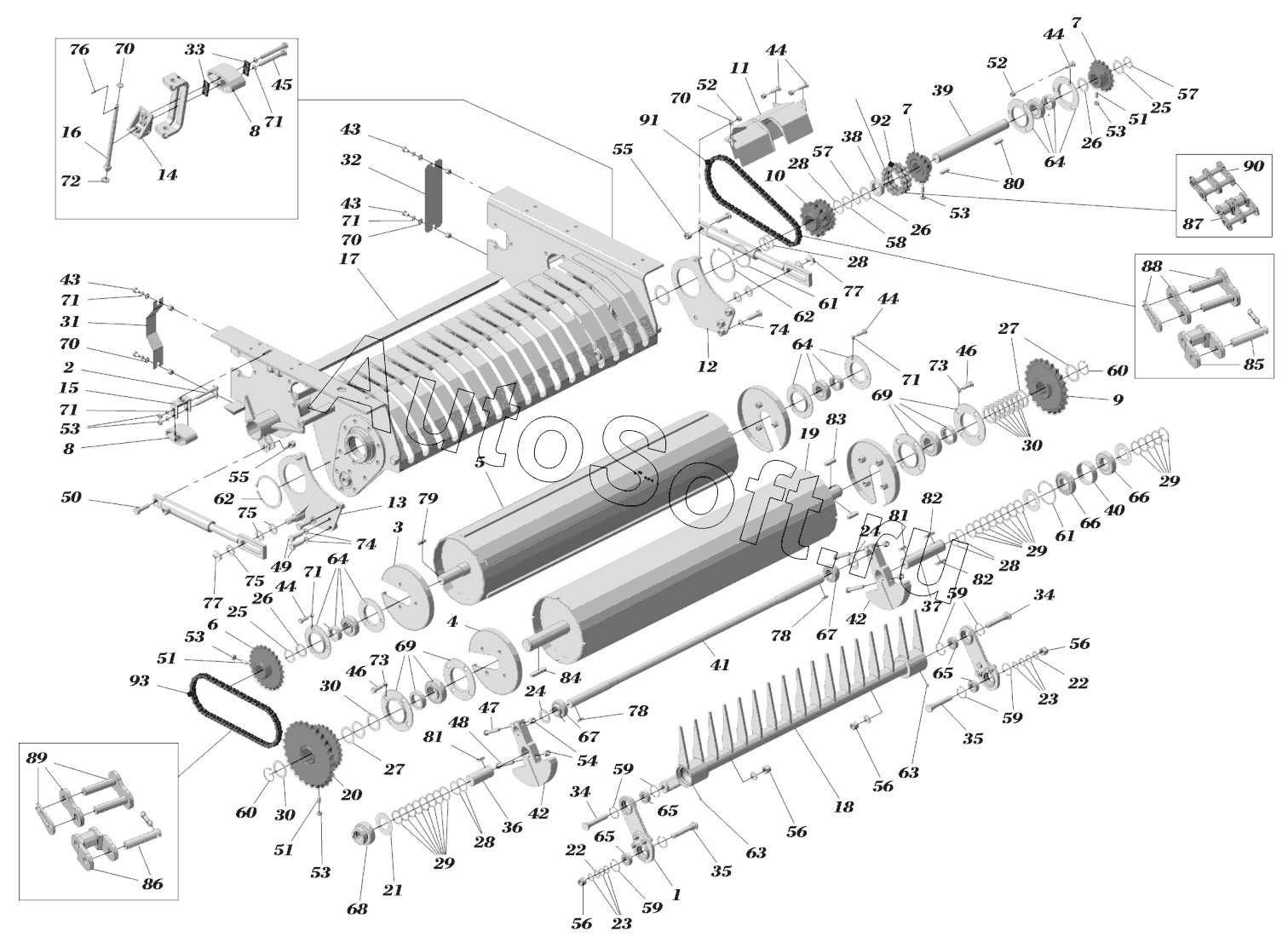

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. ТЕЛЕЖКА
59
59
59
59
70
70
70
70
69
69
68
67
67
66
66
65
65
65
64
64
64
63
63
62
62
61
61
60
60
71
71
71
71
71
71
58
57
57
56
56
56
56
55
55
54
53
53
53
53
53
52
52
51
51
51
50
49
48
82
82
93
92
91
90
89
88
87
86
85
84
83
47
81
81
80
79
78
78
77
77
76
75
75
74
74
73
73
72
12
23
23
22
22
21
20
19
18
17
16
15
14
13
24
24
11
10
9
8
8
7
7
6
5
4
3
2
35
35
46
46
45
44
44
44
44
43
43
43
42
42
41
40
39
38
37
36
1
34
34
33
32
31
30
30
30
29
29
29
28
28
28
28
27
27
26
26
26
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шатун укладчика | |
| 2 | R***1 | Перемычка | |
| 3 | R***1 | Кожух пластинчатого валка | |
| 4 | R***1 | Кожух рустованного валка | |
| 5 | R***6 | Валок с ребрами | |
| 6 | R***4 | Венец пластинчатого валка | |
| 7 | R***0 | Звездочка | |
| 8 | R***0 | Натяжитель | |
| 9 | R***0 | Венец привода рустованного валка | |
| 10 | R***0 | Венец привода укладчика | |
| 11 | R***0 | Кожух промежуточной передачи | |
| 12 | R***0 | Плита крепления подборщика | |
| 13 | R***1 | Плита крепления подборщика | |
| 14 | R***0 | Кронштейн | |
| 15 | R***0 | Вилка | |
| 16 | R***0 | Винт регулировочный | |
| 17 | R***0 | Тележка | |
| 18 | R***0 | Укладчик | |
| 19 | R***0 | Валок рустованный | |
| 20 | R***2 | Венец двойной рустованного валка | |
| 21 | 3***6 | Кольцо регулировочное | |
| 22 | 3***0 | Шайба 16,2х28х0,5 | |
| 23 | 3***7 | Шайба O20,5х28х1,5 | |
| 24 | 3***0 | Кольцо регулировочное | |
| 25 | 3***5 | Шайба 35,5х50х0,5 | |
| 26 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 27 | 3***0 | Распорное кольцо | |
| 28 | 3***3 | Шайба 40,2х50х0,5 | |
| 29 | 3***4 | Кольцо регулировочное | |
| 30 | 3***6 | Кольцо регулировочное | |
| 31 | 2***6 | Крышка правая | |
| 32 | 2***7 | Крышка левая | |
| 33 | 2***0 | Пластина натяжителя | |
| 34 | 2***1 | Стержень шатуна | |
| 35 | 2***2 | Стержень шатуна | |
| 36 | R***1 | Вал укладчика правый | |
| 37 | R***2 | Вал укладчика левый | |
| 38 | R***3 | Втулка | |
| 39 | R***5 | Вал промежуточный | |
| 40 | R***6 | Кольцо дистанционное | |
| 41 | R***1 | Вал укладчика | |
| 42 | R***2 | Противовес | |
| 43 | 0***0 | Болт | |
| 44 | 0***6 | Болт | |
| 45 | 0***0 | Болт | |
| 46 | 0***4 | Болт | |
| 47 | 0***8 | Болт | |
| 48 | 0***2 | Болт | |
| 49 | 0***5 | Болт | |
| 50 | 0***6 | Болт | |
| 51 | 0***2 | Винт М10 | |
| 52 | 0***5 | Гайка М10 | |
| 53 | 0***9 | Гайка | |
| 54 | 2***4 | Гайка | |
| 55 | 0***1 | Гайка | |
| 56 | 0***5 | Гайка М16 | |
| 57 | 0***5 | Кольцо стопорное | |
| 58 | 0***0 | Кольцо стопорное | |
| 59 | 0***2 | Кольцо стопорное | |
| 60 | 0***5 | Кольцо стопорное | |
| 61 | 0***0 | Кольцо стопорное | |
| 62 | 0***7 | Кольцо стопорное | |
| 63 | 0***6 | Масленка | |
| 64 | 0***5 | Опора с подшипником | |
| 65 | 0***0 | Подшипник | |
| 66 | 0***9 | Подшипник | |
| 67 | 0***0 | Подшипник | |
| 68 | 0***0 | Подшипник | |
| 69 | 0***5 | Подшипник | |
| 70 | 0***6 | Шайба 1021 | |
| 71 | 0***0 | Шайба гров. 10 | |
| 72 | 0***2 | Шайба 12 | |
| 73 | 0***2 | Шайба Гровера O12 | |
| 74 | 0***4 | Шайба пружинная 14 | |
| 75 | 0***0 | Шайба | |
| 76 | 0***9 | Штифт | |
| 77 | 0***0 | Шплинт 8х50 | |
| 78 | 0***6 | Шпонка | |
| 79 | 0***0 | Шпонка | |
| 80 | 0***5 | Шпонка 10х8х40 | |
| 81 | 0***1 | Шпонка | |
| 82 | 0***2 | Шпонка | |
| 83 | 0***3 | Шпонка 14х9х50 | |
| 84 | 0***0 | Шпонка | |
| 85 | 1***1 | Звено переходное | |
| 86 | 1***6 | Звено П-Пр 19,05-3180 ГОСТ 13568 | |
| 87 | 1***8 | Звено переходное | |
| 88 | 1***0 | Звено соединительное | |
| 89 | 1***5 | Звено С-Пр 19,05-3180 ГОСТ 13568 | |
| 90 | 1***7 | Звено соединительное | |
| 91 | 1***2 | Роликовая цепь | |
| 92 | 1***4 | Роликовая цепь | |
| 93 | 1***1 | Цепь |
