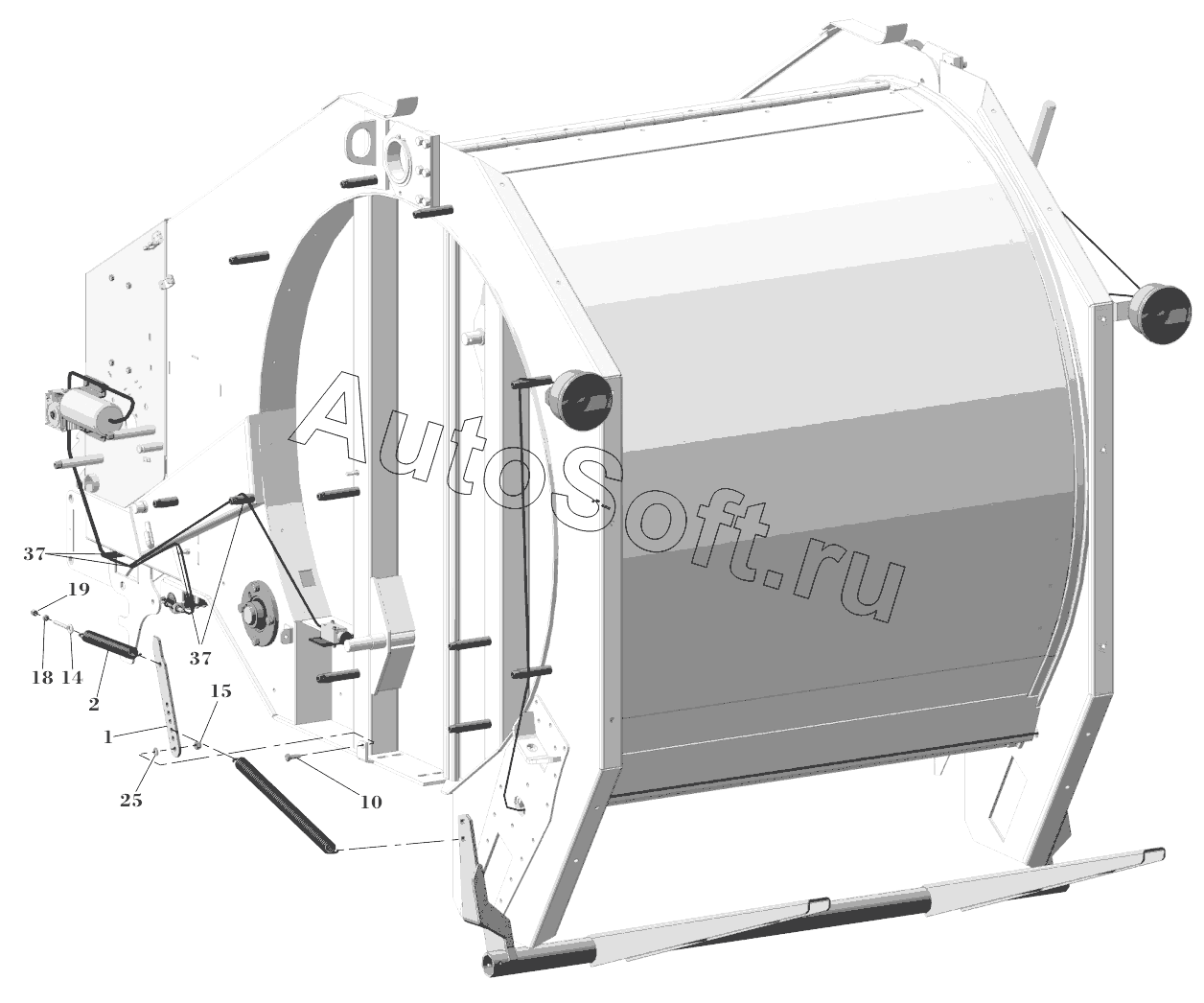

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
41
28
29
30
31
32
33
34
35
36
37
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Рычаг в сборе | |
| 2 | 1***4 | Пружина | |
| 3 | 2***9 | Кронштейн концевика выталкивателя | |
| 4 | 1***4 | Лепесток | |
| 5 | 1***9 | Вал | |
| 6 | 1***0 | Кронштейн | |
| 7 | 0***9 | Болт М5х12 | |
| 8 | 0***7 | Болт | |
| 9 | 0***4 | Болт | |
| 10 | 0***6 | Болт М10х30 | |
| 11 | 0***1 | Винт | |
| 12 | 0***1 | Винт | |
| 13 | 0***5 | Винт | |
| 14 | 0***0 | Рым-болт М8х60 | |
| 15 | 0***5 | Гайка М10 | |
| 16 | 0***5 | Гайка | |
| 17 | 0***8 | Гайка М6 | |
| 18 | 0***4 | Гайка | |
| 19 | 0***5 | Гайка | |
| 20 | 0***3 | Шайба | |
| 21 | 0***4 | Шайба Гровера O4 | |
| 22 | 0***5 | Шайба | |
| 23 | 0***1 | Шайба | |
| 24 | 0***4 | Шайба 6х20 | |
| 25 | 0***6 | Шайба 1021 | |
| 26 | 0***1 | Шпонка | |
| 27 | 0***4 | Шпонка | |
| 28 | 0***4 | Кольцо стопорное | |
| 29 | 0***E | Манометр с этектроконтактами | |
| 30 | 3***1 | Мотор-редуктор | |
| 31 | 3***1 | Датчик | |
| 32 | 3***2 | Силовой шкаф | |
| 33 | 3***3 | Пульт управления | |
| 34 | 3***7 | Концевой выключатель общего назначения | |
| 35 | 3***8 | Концевой выключатель | |
| 36 | 3***1 | Провод АКБ | |
| 37 | 1***4 | Хомут пластиковый | |
| 38 | 1***5 | Хомут пластиковый | |
| 39 | 0***1 | Заклепка-гайка | |
| 40 | П***и | Провод датчика гидроцилиндра крышки | |
| 41 | П***а | Провод манометра | |
| 42 | П***а | Провод датчика ножа | |
| 43 | П***я | Провод датчика рычага расцепления | |
| 44 | П***я | Провод датчика выталкивателя | |
| 45 | П***а | Провод мотор-редуктора | |
| 46 | П***я | Провод пульта управления | |
| 47 | 0***1 | Винт | |
| 48 | 1***2 | Звездочка привода мотор-редуктора | |
| 49 | 3***0 | Наконечник кольцевой изолированный с ПВХ манжетой | |
| 50 | 3***1 | Наконечник втулочный | |
| 51 | 3***3 | Наконечник втулочный | |
| 52 | 3***4 | Разъем вибростойкий штекерный "папа" в нейлоновом корпусе | |
| 53 | 3***5 | Разъем вибростойкий штекерный "мама" в нейлоновом корпусе |
