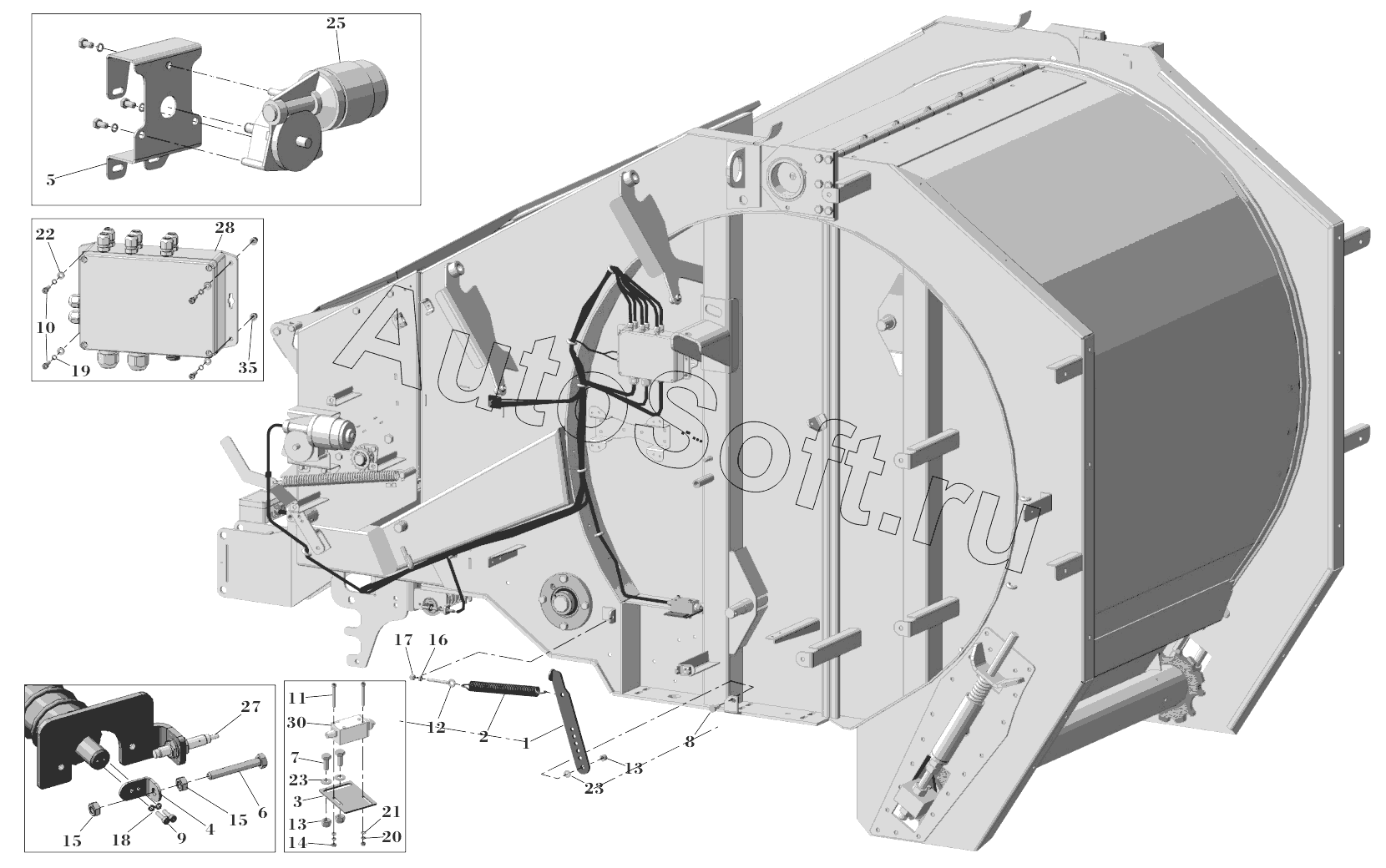

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ модельного ряда 2016 г.
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
47
49
50
51
52
53
54
14
2
3
4
5
6
7
8
9
10
11
12
13
13
1
15
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Рычаг в сборе | |
| 2 | 1***4 | Пружина | |
| 3 | 2***9 | Кронштейн концевика выталкивателя | |
| 4 | 1***4 | Лепесток | |
| 5 | 1***0 | Кронштейн | |
| 6 | 0***7 | Болт | |
| 7 | 0***4 | Болт | |
| 8 | 0***6 | Болт М10х30 | |
| 9 | 0***1 | Винт | |
| 10 | 0***0 | Винт | |
| 11 | 0***5 | Винт | |
| 12 | 0***0 | Рым-болт М8х60 | |
| 13 | 0***5 | Гайка М10 | |
| 14 | 0***5 | Гайка | |
| 15 | 0***8 | Гайка М6 | |
| 16 | 0***4 | Гайка | |
| 17 | 0***5 | Гайка | |
| 18 | 0***3 | Шайба | |
| 19 | 0***4 | Шайба Гровера O4 | |
| 20 | 0***5 | Шайба | |
| 21 | 0***1 | Шайба | |
| 22 | 0***4 | Шайба 6х20 | |
| 23 | 0***6 | Шайба 1021 | |
| 24 | 0***E | Манометр с этектроконтактами | |
| 25 | 3***3 | Мотор-редуктор | |
| 26 | 3***2 | Мотор-редуктор | |
| 27 | 3***1 | Датчик | |
| 28 | 3***2 | Силовой шкаф | |
| 29 | 3***3 | Пульт управления | |
| 30 | 3***7 | Концевой выключатель общего назначения | |
| 31 | 3***8 | Концевой выключатель | |
| 32 | 3***1 | Провод АКБ | |
| 33 | 1***4 | Хомут пластиковый | |
| 34 | 1***5 | Хомут пластиковый | |
| 35 | 0***1 | Заклепка-гайка | |
| 36 | П***и | Провод датчика гидроцилиндра крышки | |
| 37 | П***а | Провод манометра | |
| 38 | П***а | Провод датчика ножа | |
| 39 | П***я | Провод датчика рычага расцепления | |
| 40 | П***я | Провод датчика выталкивателя | |
| 41 | П***и | Провод мотор-редуктора сетки | |
| 42 | П***и | Провод мотор-редуктора нитки | |
| 43 | П***я | Провод пульта управления | |
| 44 | П***а | Провод датчика растягивающего валка | |
| 45 | 3***4 | Разъем вибростойкий штекерный "папа" в нейлоновом корпусе | |
| 47 | 3***5 | Разъем вибростойкий штекерный "мама" в нейлоновом корпусе | |
| 49 | 2***8 | Шайба резиновая 22х8,5х1,5...2 | |
| 50 | R***0 | Опора с шарниром | |
| 51 | R***0 | Колено | |
| 52 | 0***0 | Гайка-барашек М8 | |
| 53 | 0***5 | Саморез | |
| 54 | 0***8 | Шайба Гровера O8 |
