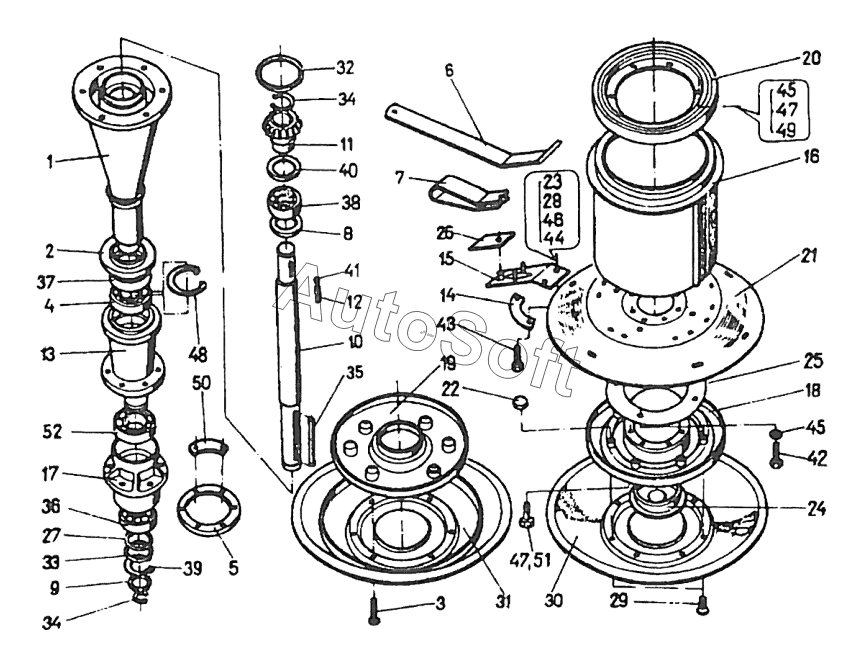

Каталог запасных частей к технике: Wirax Z069 (2009). Режущий аппарат
38
26
27
27
27
27
28
29
30
31
32
33
34
34
35
36
37
25
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
10
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
8245-036-010-788
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8245-036-010-788 | 8***8 | Подшипники барабана | |
| 1 | 8***7 | Втулка барабана | |
| 2 | 8***1 | Дистанционная защита | |
| 3 | 8***3 | Винт | |
| 4 | P***0 | Шарикоподшипник | |
| 5 | 8***6 | Дистанционное кольцо | |
| 6 | 8***9 | Сварной ключ | |
| 7 | 8***1 | Монтажные щипцы | |
| 8 | 8***7 | Регулирующая шайба | |
| 8 | 8***0 | Регулирующая шайба | |
| 8 | 8***0 | Регулирующая шайба | |
| 8 | 8***5 | Регулирующая шайба | |
| 9 | 8***8 | Регулирующая шайба | |
| 9 | 8***5 | Регулирующая шайба | |
| 9 | 8***8 | Регулирующая шайба | |
| 9 | 8***0 | Регулирующая шайба | |
| 10 | 8***7 | Приводной вал | |
| 11 | 8***0 | Малое зубчатое колесо | |
| 12 | P***5 | Призматический шпунт | |
| 13 | 8***0 | Ступица рабочей тарелки | |
| 14 | 8***9 | Отгибающаяся подкладка | |
| 15 | 8***9 | Держатель ножей, комплект | |
| 16 | 8***1 | Кожух барабана, комплект | |
| 17 | 8***5 | Ступица скользящей тарелки | |
| 18 | 8***0 | Опорная тарелка, комплект | |
| 19 | 8***0 | Дистанционная тарелка для высокого скашивания, комплект | |
| 20 | 8***5 | Кожух барабана | |
| 21 | 8***8 | Рабочая тарелка | |
| 22 | 8***3 | Кожух | |
| 23 | 8***0 | Конусное кольцо | |
| 24 | 8***3 | Кожух | |
| 25 | 8***9 | Крышка | |
| 26 | 8***4 | Нож | |
| 27 | 8***7 | Регулирующая шайба | |
| 27 | 8***0 | Регулирующая шайба | |
| 27 | 8***2 | Регулирующая шайба | |
| 27 | 8***5 | Регулирующая шайба | |
| 28 | 8***2 | Винт | |
| 29 | 8***5 | Винт | |
| 30 | 8***8 | Скользящая тарелка, комплект | |
| 31 | 8***8 | Скользящая тарелка для высокого скашивания | |
| 32 | 8***3 | Круглое уплотняющее кольцо | |
| 33 | 8***6 | Специальная подкладка | |
| 34 | P***1 | Стопорное пружинящее кольцо | |
| 35 | P***5 | Призматический шпунт | |
| 36 | P***0 | Шарикоподшипник | |
| 37 | P***0 | Шарикоподшипник | |
| 38 | P***0 | Шарикоподшипник | |
| 39 | P***1 | Стопорное пружинящее кольцо | |
| 40 | P***4 | Уплотняющее кольцо | |
| 41 | P***2 | Фетровый уплотнитель | |
| 42 | P***5 | Винт | |
| 43 | P***5 | Винт | |
| 44 | P***4 | Гайка | |
| 45 | P***8 | Пружинная шайба | |
| 46 | P***8 | Пружинная шайба | |
| 47 | P***5 | Винт | |
| 48 | P***1 | Стопорное пружинящее кольцо | |
| 49 | P***5 | Винт | |
| 50 | 8***0 | Регулирующая шайба | |
| 51 | P***5 | Винт | |
| 52 | P***0 | Шарикоподшипник |
