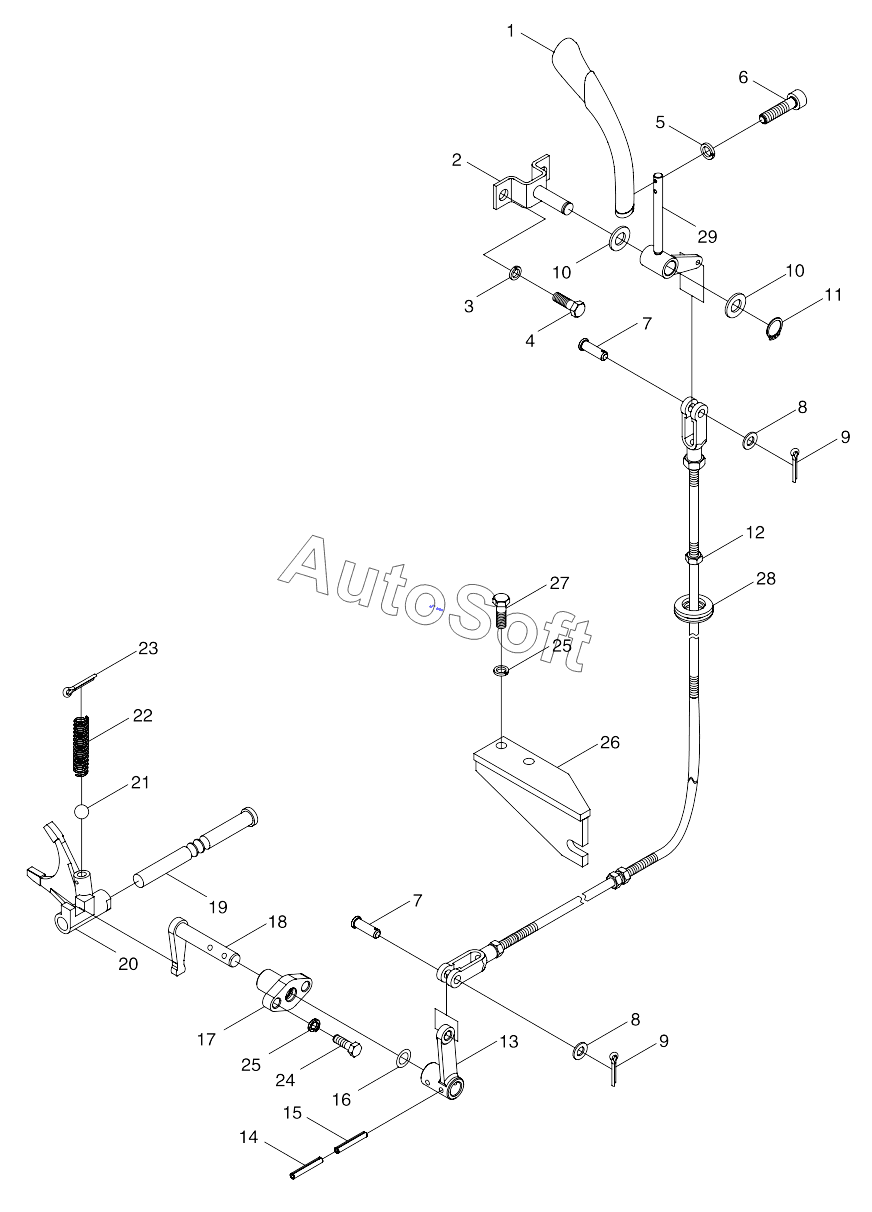

Каталог запасных частей к технике: Lovol TB-604. TS04385010000 Shuttle Shift Control Mechanism Assembly
15
29
28
27
26
25
25
24
23
22
21
20
19
18
17
16
TS04385010000
14
13
12
11
10
10
9
9
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04385010000 | T***0 | Shuttle shift control mechanism assembly | |
| 1 | T***8 | Shuttle shift control mechanism assembly | |
| 2 | T***3 | Bracket weldment | |
| 3 | G***P | Standard spring washer | |
| 4 | G***L | Hexagon flange nut | |
| 5 | G***P | Standard spring washer | |
| 6 | G***L | Hexagon socket button head screw | |
| 7 | T***1 | Pin shaft | |
| 8 | G***P | Plain washer | |
| 9 | G***P | Split pin | |
| 10 | T***2 | Bush | |
| 11 | G***0 | Circlip for shaft | |
| 12 | T***3 | Shuttle shift flexible shaft subassembly | |
| 13 | T***2 | Rocker arm | |
| 14 | G***8 | Spring-type straight pin | |
| 15 | G***8 | Spring-type straight pin | |
| 16 | G***G | O-ring sealant used for hydraulic or pneumatic parts | |
| 17 | T***1 | Shift lever shaft bush | |
| 18 | T***1 | Shifting lever rocker arm | |
| 19 | F***3 | Fork shaft, reverse gear | |
| 20 | F***8 | Shift fork, reverse gear | |
| 21 | G***b | Steel ball | |
| 22 | F***3 | Retaining spring, fork shaft | |
| 23 | G***P | Split pin | |
| 24 | T***9 | Bolt | |
| 25 | G***P | Standard spring washer | |
| 26 | T***2 | Support plate weldment | |
| 27 | G***L | Hexagon head bolt | |
| 28 | F***1 | Wire through ring (1) | |
| 29 | T***5 | Shuttle shift control lever weldment |
