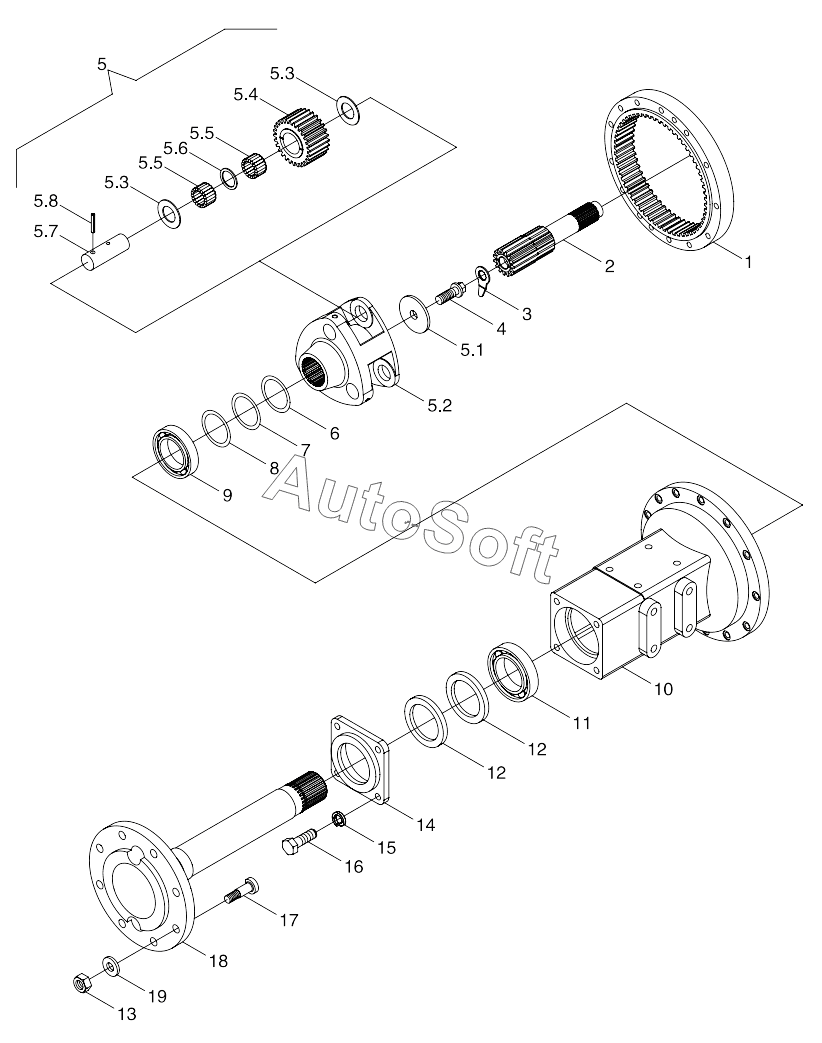

Каталог запасных частей к технике: Lovol TB-604. TB550.391 Left Final Transmission Assembly
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB550.391 | T***1 | Left Final Transmission Assembly | |
| 1 | T***4 | Final Transmission Gear Ring | |
| 10 | T***1 | Left Half Shaft Housing Body | |
| 11 | G***4 | Deep Groove Ball Bearing | |
| 12 | G***D | Seal Ring | |
| 13 | G***L | Hexagon Nut, Type-2 | |
| 14 | T***5 | Half Shaft Oil Seal Seat | |
| 15 | G***P | Washer | |
| 16 | G***L | Hexagon Bolt | |
| 17 | F***2 | Rear Hub Bolt | |
| 18 | T***2 | Driving Shaft | |
| 19 | F***0 | Washer | |
| 2 | T***3 | Left Final Transmission Half Shaft | |
| 3 | F***0 | Driving Shaft Lock Piece | |
| 4 | F***2 | Driving Shaft Lock Bolt | |
| 5 | T***1 | Final Transmission Planet Bracket Assembly | |
| 5.1 | F***1 | Retainer Block | |
| 5.2 | T***1 | Final Transmission Planet Bracket | |
| 5.3 | T***5 | Planet Gear Roll Needle Outer Spacer Ring | |
| 5.4 | T***2 | Final Transmission Planet Gear | |
| 5.5 | G***5 | Needle | |
| 5.6 | T***4 | Planet Gear Roll Needle Inner Spacer Ring | |
| 5.7 | T***3 | Final Transmission Planet Gear Shaft | |
| 5.8 | Q***2 | Pin | |
| 6 | F***1 | Adjusting Washer | |
| 7 | F***2 | Adjusting Washer | |
| 8 | F***3 | Adjusting Washer | |
| 9 | G***1 | Deep Groove Ball Bearing |
