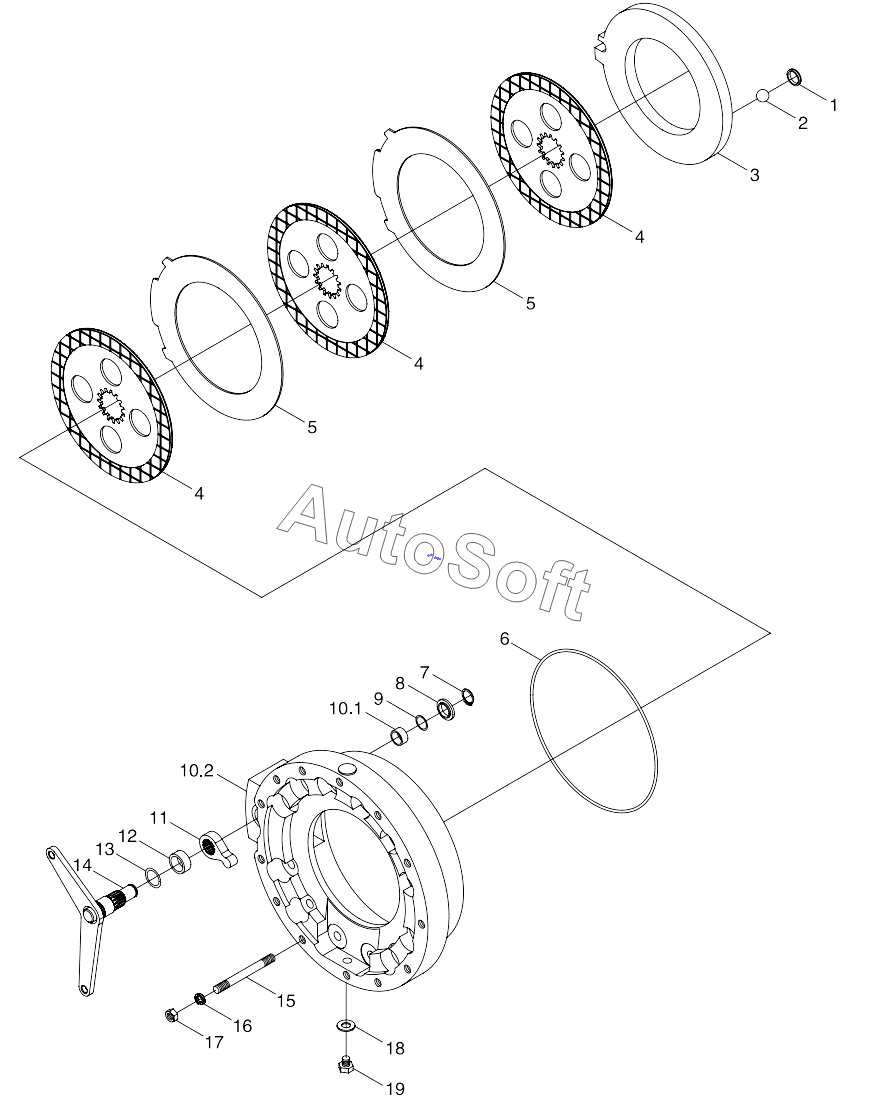

Каталог запасных частей к технике: Lovol TB-604. TB704.431 Left Brake Assembly
TB704.431
1
2
3
4
4
4
5
5
6
7
8
9
10
10.1
10.2
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB704.431 | T***1 | Left brake assembly | |
| 1 | F***2 | Plug piece | |
| 10 | T***1 | Left brake housing assembly | |
| 10.1 | T***2 | Crankshaft lining | |
| 10.2 | T***1 | Left brake housing | |
| 11 | T***2 | Shift block | |
| 12 | F***7 | Spacing sleeve | |
| 13 | G***G | O-ring | |
| 14 | T***1 | Left crank unit | |
| 15 | G***L | Stud | |
| 16 | G***2 | Standard spring washer | |
| 17 | G***L | Nut | |
| 18 | F***3 | Final transmission oil drainage port washer | |
| 19 | F***4 | Screw plug | |
| 2 | G***b | Steel ball | |
| 3 | T***1 | Left brake platen | |
| 4 | T***3 | Brake friction disc assembly | |
| 5 | F***5 | Spacing plate | |
| 6 | F***1 | O-ring | |
| 7 | G***8 | Circlip for shaft | |
| 8 | F***a | Washer | |
| 9 | G***G | O-ring |
