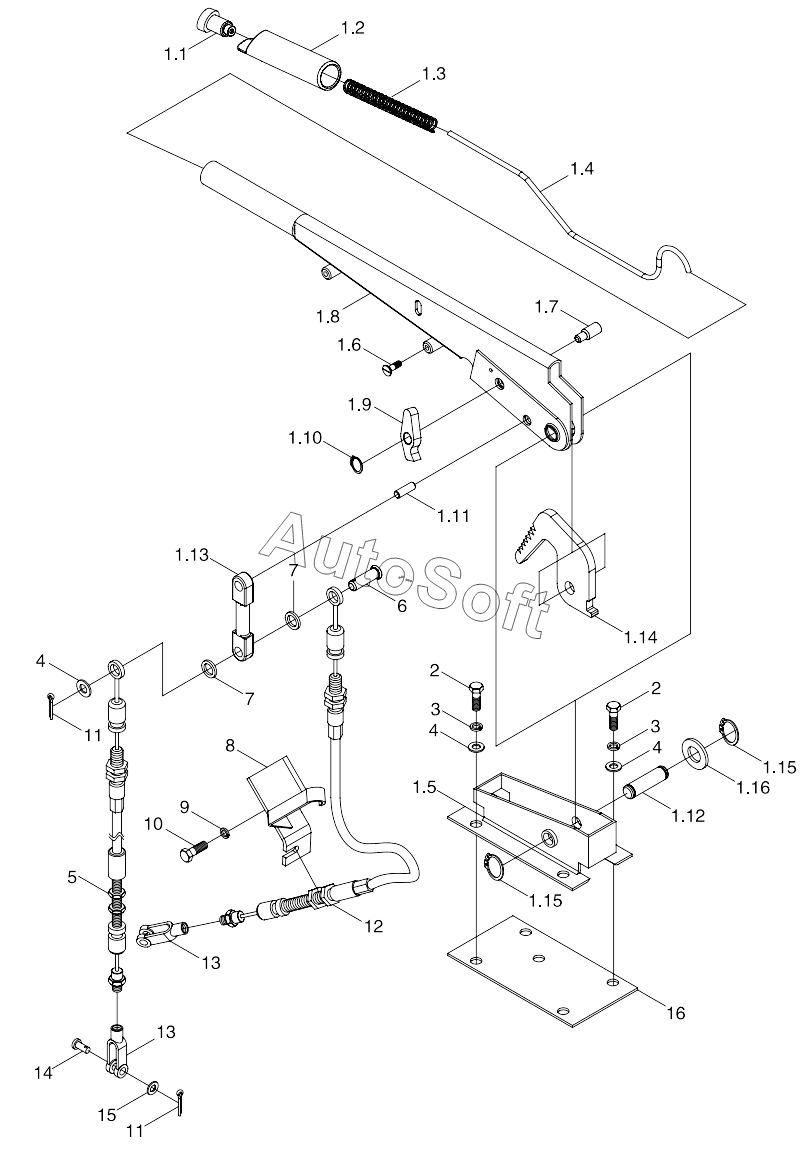

Каталог запасных частей к технике: Lovol TB-604. TS04433010000 Braking System Control Mechanism Assembly-3
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.15
1.16
2
2
3
3
4
4
4
5
6
7
7
8
9
10
11
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04433010000 | T***0 | Brake System Control Assembly | |
| 1 | T***1 | Controlling Handle Assembly | |
| 1.1 | F***5 | Button Assembly | |
| 1.10 | G***6 | Circlip For Shaft | |
| 1.11 | F***3 | Pin | |
| 1.12 | F***1 | Pin Shaft | |
| 1.13 | T***1 | Short Pull Rod | |
| 1.14 | F***0 | Ratchet Wheel | |
| 1.15 | G***3 | Circlip For Shaft | |
| 1.16 | T***9 | Washer | |
| 1.2 | F***9 | Controlling Handle Sleeve | |
| 1.3 | F***0 | Spring | |
| 1.4 | F***5 | Top Rod | |
| 1.5 | T***3 | Fixing Seat Weldment | |
| 1.6 | G***L | Slotted Screw | |
| 1.7 | F***2 | Small Pin Shaft | |
| 1.8 | F***4 | Controlling Handle Assembly | |
| 1.9 | F***4 | Pawl | |
| 10 | G***L | Hexagon flange nut | |
| 11 | G***L | Split Pin | |
| 12 | T***7 | Left Brake Wire Assembly | |
| 13 | T***1 | Dextrorotation Long Hole Connect Fork | |
| 14 | G***L | Pin Shaft | |
| 15 | G***L | Flat Washer | |
| 16 | T***2 | Dustproof Mat | |
| 2 | G***L | Hexagon flange nut | |
| 3 | G***L | Standard Spring Washer | |
| 4 | G***L | Flat Washer | |
| 5 | T***6 | Right Brake Pull Wire Assembly | |
| 6 | G***L | Pin Shaft | |
| 7 | T***4 | Small Retainer Ring | |
| 8 | T***2 | Left Pull Wire Support Seat Weldment | |
| 9 | G***L | Standard Spring Washer |
