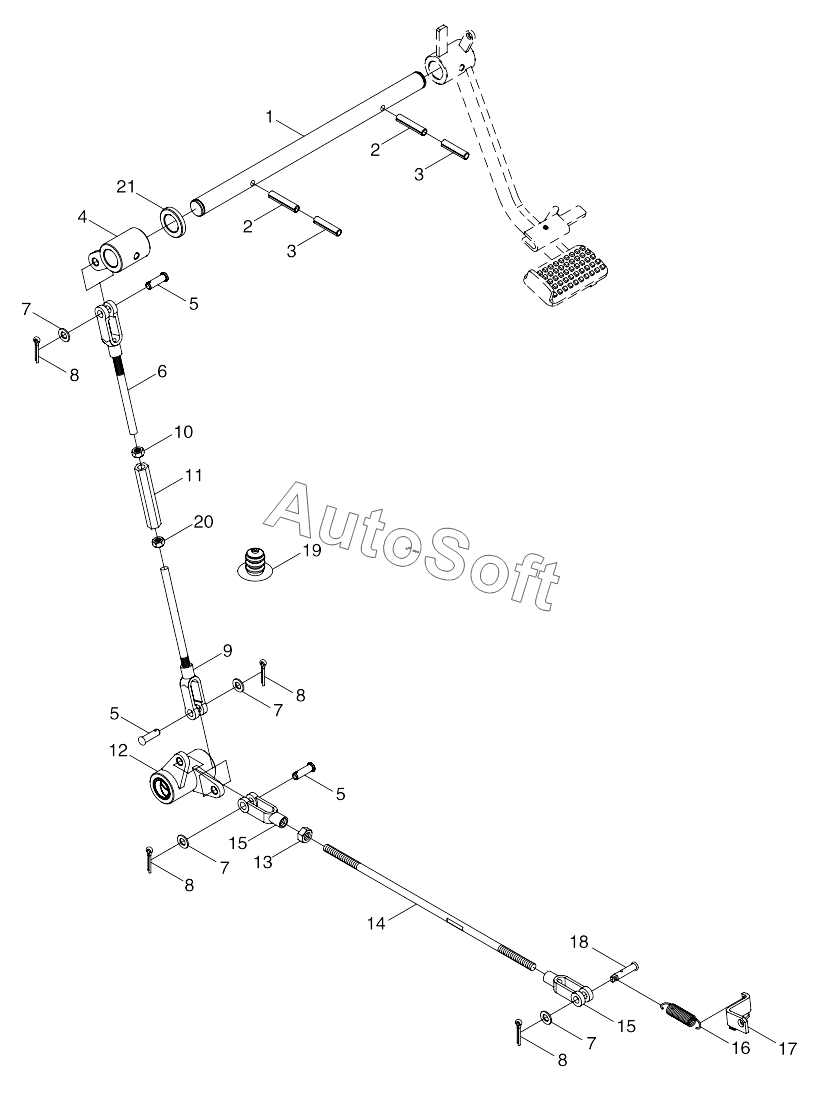

Каталог запасных частей к технике: Lovol TB-604. TS04433010000 Braking System Control Mechanism Assembly-2
1
2
2
3
3
4
5
5
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04433010000 | T***0 | Brake System Control Assembly | |
| 1 | T***1 | Support Shaft | |
| 2 | G***0 | Spring Column Pin | |
| 3 | G***0 | Spring Column Pin | |
| 4 | T***3 | Left Draw Arm Weldment | |
| 5 | G***L | Pin Shaft | |
| 6 | T***5 | Upper Pull Rod Weldment | |
| 7 | G***L | Flat Washer | |
| 8 | G***L | Split Pin | |
| 9 | T***0 | Brake Lower Pull Rod Weldment | |
| 10 | G***L | Hexagon Nut, Type-1 | |
| 11 | T***3 | Connecting Rod | |
| 12 | T***4 | Rocker Unit Hub | |
| 13 | G***L | Hexagon Nut, Type-1 | |
| 14 | T***3 | Lower Pull Rod | |
| 15 | F***0 | Pull Rod Rear Fork | |
| 16 | T***9 | Return Spring | |
| 17 | T***6 | Left Return Spring Connecting Plate Weldment | |
| 18 | T***4 | Connecting Pin | |
| 19 | T***6 | Dustproof Sleeve | |
| 20 | G***L | Hexagon Nut, Type-1 | |
| 21 | T***1 | Brake Rocker Arm Spacing Sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
