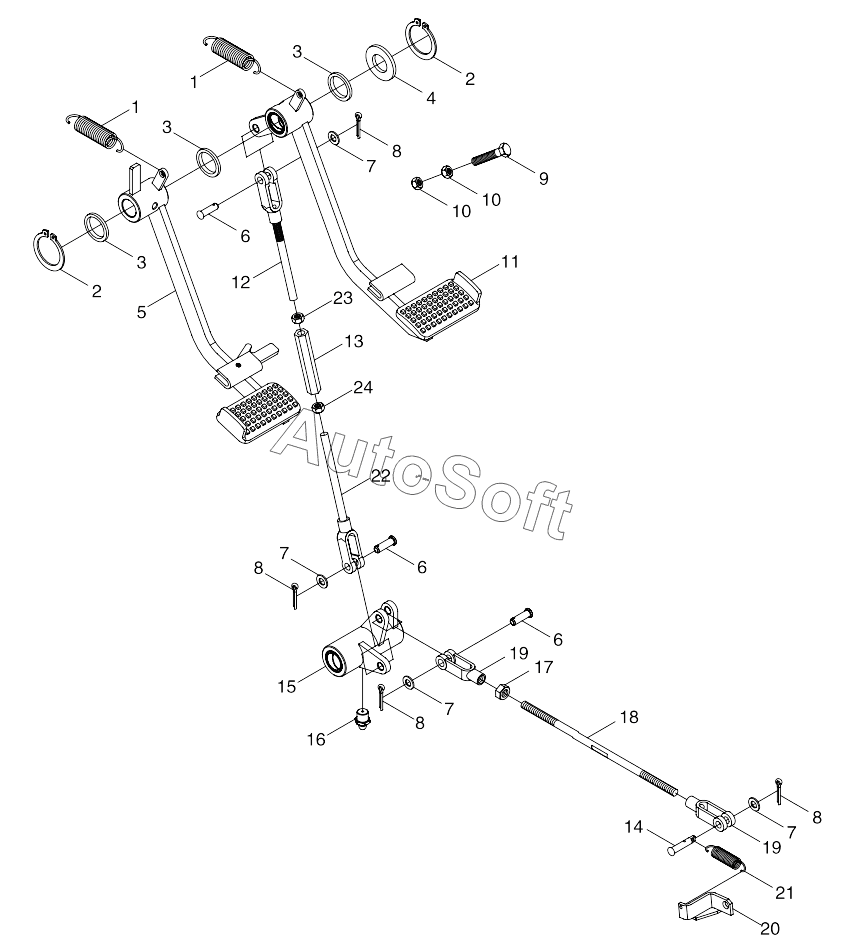

Каталог запасных частей к технике: Lovol TB-604. TS04433010000 Braking System Control Mechanism Assembly-1
TS04433010000
TS04433010000
1
1
2
2
3
3
3
4
5
6
6
6
7
7
7
7
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04433010000 | T***0 | Brake System Control Assembly | |
| 1 | T***5 | Clutch Pedal Return Spring | |
| 2 | G***5 | Circlip For Shaft | |
| 3 | G***L | Flat Washer | |
| 4 | T***2 | Washer | |
| 5 | T***5 | Left Brake Pedal Unit | |
| 6 | G***L | Pin Shaft | |
| 7 | G***L | Flat Washer | |
| 8 | G***L | Split Pin | |
| 9 | G***L | Hexagon Bolt | |
| 10 | G***L | Hexagon Nut, Style 1 | |
| 11 | T***8 | Right Brake Pedal Unit | |
| 12 | T***5 | Upper Pull Rod Weldment | |
| 13 | T***3 | Connecting Rod | |
| 14 | T***4 | Connecting Pin | |
| 15 | T***5 | Rocker Unit Hub | |
| 16 | J***1 | Straight Forced Filling Oil Cup | |
| 17 | G***L | Hexagon Nut, Type-1 | |
| 18 | T***3 | Lower Pull Rod | |
| 19 | T***1 | Dextrorotation Long Hole Connect Fork | |
| 20 | T***5 | Right Return Spring Connecting Plate Weldment | |
| 21 | T***9 | Return Spring | |
| 22 | T***0 | Brake Lower Pull Rod Weldment | |
| 23 | G***L | Hexagon Nut, Type-1 | |
| 24 | G***L | Hexagon Nut, Type-1 |
