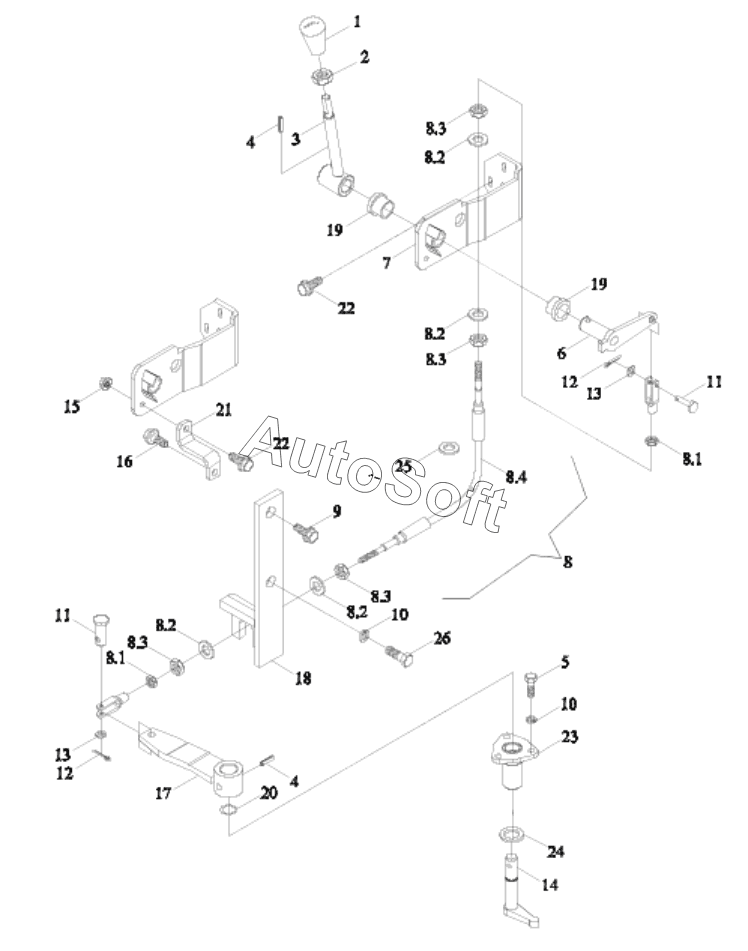

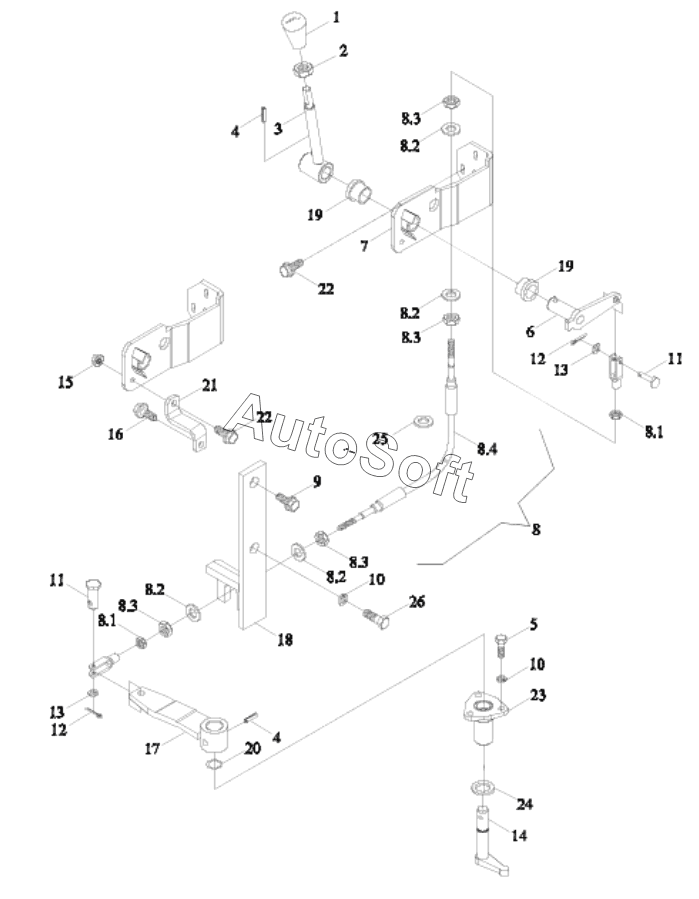

Каталог запасных частей к технике: Lovol TD-1304. TD2S373020000 GEARSHIFT CONTROLLING MECHANISM ASSEMBLY-4
1
2
3
4
4
5
6
7
8
8.1
8.1
8.2
8.2
8.2
8.2
8.3
8.3
8.3
8.3
8.4
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC05373050009 | T***9 | CREEPER GEAR CONTROL MECHANISM ASSEMBLY | |
| TD2S373020000(4) | T***) | GEARSHIFT CONTROLLING MECHANISM ASSEMBLY | |
| 1 | T***8 | HANDLE BALL ASSEMBLY | |
| 10 | G***) | STANDARD SPRING WASHER | |
| 11 | T***1 | Pin shaft | |
| 12 | G***L | Split Pin | |
| 13 | G***L | Flat Washer | |
| 14 | T***2 | ROTARY SHAFT WELDMENT | |
| 15 | G***L | Hexagon Flange Nut | |
| 16 | G***) | HEXAGON FLANGE NUT | |
| 17 | T***4 | ROCKER WELDMENT | |
| 18 | T***3 | PULL WIRE BRACKET WELDMENT | |
| 19 | T***2 | Bush | |
| 2 | G***L | Hexagon Thin Nut | |
| 20 | G***G | Rubber O-Seal Ring | |
| 21 | T***4 | INSTALLATION BRACKET | |
| 22 | G***L | HEXAGON FLANGE NUT | |
| 23 | T***1 | ROTARY SHAFT BRACKET ASSEMBLY | |
| 24 | G***L | FLAT WASHER | |
| 25 | T***4 | RUBBER RING | |
| 26 | G***L | HEXAGON FLANGE NUT | |
| 3 | T***1 | SPINDLE TYPE SHIFT LEVER ANDWELDMENT | |
| 4 | Q***) | PIN | |
| 5 | G***L | HEXAGON BOLT | |
| 6 | T***5 | ROTARY SHAFT WELDMENT | |
| 7 | T***7 | BRACKET WELDMENT | |
| 8 | T***0 | SOFT SHAFT WELD | |
| 8.1 | G***L | HEXAGON THIN NUT | |
| 8.2 | G***) | FLAT WASHER | |
| 8.3 | G***L | HEXAGON THIN NUT | |
| 8.4 | T***1 | SOFT SHAFT MAIN BODY | |
| 9 | G***L | HEXAGON FLANGE NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
