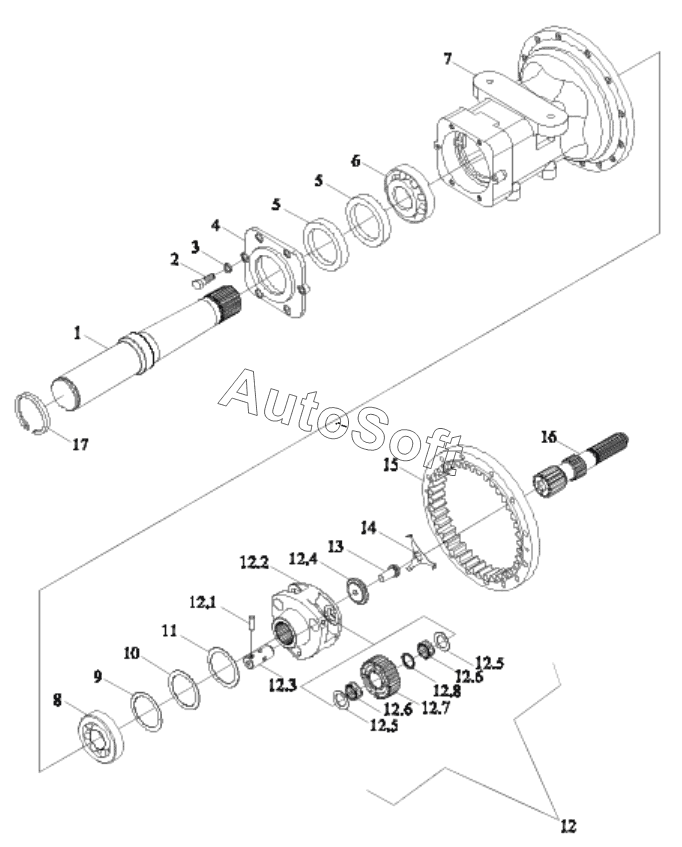

Каталог запасных частей к технике: Lovol TD-1304. TC05391030000 LEFT FINAL TRANSMISSION ASSEMBLY
1
2
3
4
5
5
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
12.5
12.5
12.6
12.6
12.7
12.8
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC05391030000(2) | T***) | LEFT FINAL TRANSMISSION ASSEMBLY | |
| 1 | T***) | DRIVING SHAFT | |
| 10 | T***) | ADJUSTING WASHER | |
| 11 | T***) | ADJUSTING WASHER | |
| 12 | T***) | PLANET CARRIER ASSEMBLY | |
| 12.1 | Q***) | PIN | |
| 12.2 | T***) | PLANET CARRIER | |
| 12.3 | T***) | PLANET GEAR SHAFT | |
| 12.4 | T***) | FINAL TRANSMISSION PLANET BRACKET PRESSURE PLATE | |
| 12.5 | T***) | NEEDLE OUTER SPACER RING | |
| 12.6 | T***) | NEEDLE | |
| 12.7 | T***) | PLANET GEAR | |
| 12.8 | T***) | NEEDLE INNER SPACER RING | |
| 13 | F***) | PLANET CARRIER FIXING BOLT | |
| 14 | T***) | DRIVING SHAFT FIXING BOLT LOCK PIECE | |
| 15 | T***) | FINAL TRANSMISSION GEAR RING | |
| 16 | T***) | LEFT HALF SHAFT | |
| 17 | T***) | SHAFT RETAINER RING | |
| 2 | G***) | HEXAGON BOLT | |
| 3 | G***) | STANDARD SPRING WASHER | |
| 4 | T***) | HALF SHAFT OIL SEAL SEAT | |
| 5 | G***) | INNER SKELETON SEAL RING | |
| 6 | G***) | TAPERED ROLLER BEARING | |
| 7 | T***) | HALF SHAFT HOUSING | |
| 8 | G***) | TAPERED ROLLER BEARING | |
| 9 | T***) | ADJUSTING WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
