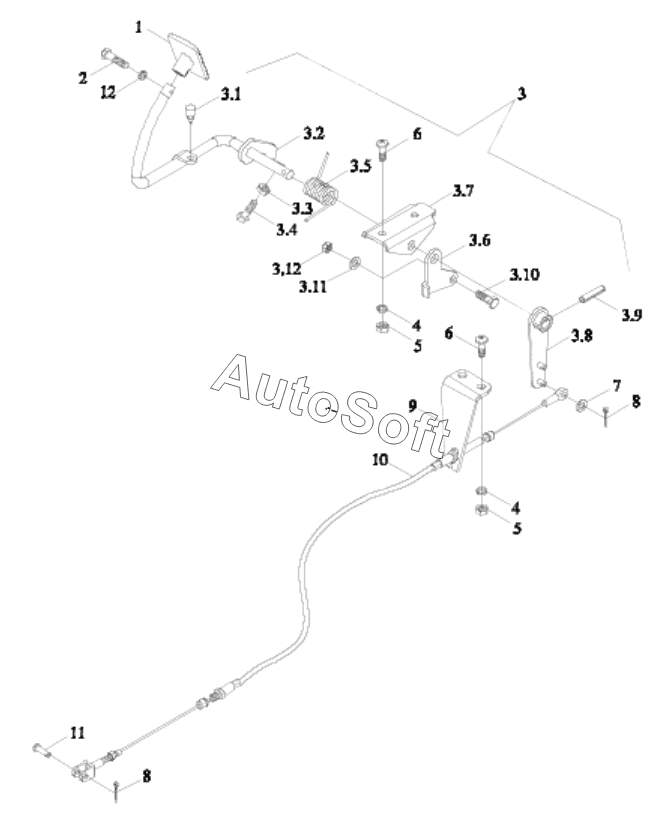

Каталог запасных частей к технике: Lovol TE-404. TE324.20 CONTROL MECHANISM ASSEMBLY OF ENGINE-2
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
4
4
5
5
6
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***1 | FOOT PEDAL | |
| 10 | T***2 | FOOT THROTTLE WIRE ASSEMBLY | |
| 11 | G***P | PIN SHAFT | |
| 12 | G***P | Standard spring washer | |
| 2 | G***L | Hexagon head bolt | |
| 3 | T***1 | FOOT THROTTLE CORNET ASSEMBLY | |
| 3.1 | F***7 | RUBBER PLUG | |
| 3.10 | F***3 | LOCKING SCREW | |
| 3.11 | G***P | Plain washer | |
| 3.12 | G***L | Hexagon nut, style 1 | |
| 3.2 | T***3 | FOOT PEDAL ROCKER WELDMENT | |
| 3.3 | G***) | HEXAGON THIN NUT | |
| 3.4 | G***L | Hexagon head bolt | |
| 3.5 | F***4 | TORSION SPRING | |
| 3.6 | F***4 | HAND THROTTLE ROCKER | |
| 3.7 | F***8 | THROTTLE BRACKET | |
| 3.8 | F***1 | FOOT THROTTLE ROCKER WELDMENT | |
| 3.9 | G***0 | SPRING COLUMN PIN | |
| 4 | G***) | STANDARD SPRING WASHER | |
| 5 | G***) | HEXAGON THIN NUT | |
| 6 | G***) | SCREW | |
| 7 | G***P | Plain washer | |
| 8 | G***P | SPLIT PIN | |
| 9 | T***1 | FOOT THROTTLE WIRE BRACKET |
