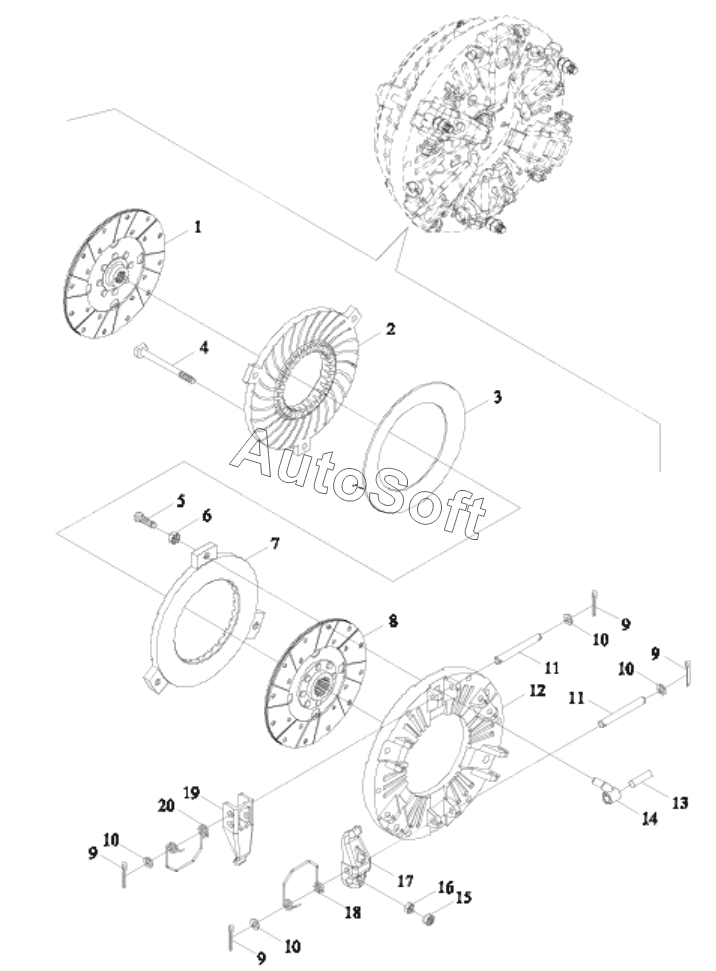

Каталог запасных частей к технике: Lovol TE-404. TE300.211B CLUTCH SUBASSEMBLY
11
11
20
19
18
17
16
15
14
13
12
1
10
10
10
10
9
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***2 | AUXILIARY CLUTCH FRICTION PLATE ASSEMBLY | |
| 2 | F***2 | AUXILIARY CLUTCH PRESSURE PLATE | |
| 3 | F***3 | BUTTERFLY SPRING | |
| 4 | F***4 | AUXILIARY CLUTCH PULL ROD | |
| 5 | F***4 | MAIN CLUTCH ADJUSTING SCREW | |
| 6 | G***L | Hexagon nut, style 1 | |
| 7 | F***3 | MAIN CLUTCH PRESSURE PLATE | |
| 8 | T***1 | MAIN CLUTCH FRICTION PLATE ASSEMBLY | |
| 9 | G***P | Split pin | |
| 10 | G***P | Small washer | |
| 11 | F***1 | LONG PIN | |
| 12 | F***2 | CLUTCH COVER | |
| 13 | F***9 | PIN SHAFT | |
| 14 | F***0 | TOP ROD | |
| 15 | G***L | NUT | |
| 16 | F***5 | BALL NUT | |
| 17 | F***6 | AUXILIARY CLUTCH RELEASE LEVER | |
| 18 | F***0 | AUXILIARY RELEASE LEVER SPRING | |
| 19 | F***7 | MAIN CLUTCH RELEASE LEVER | |
| 20 | F***8 | MAIN RELEASE LEVER SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
