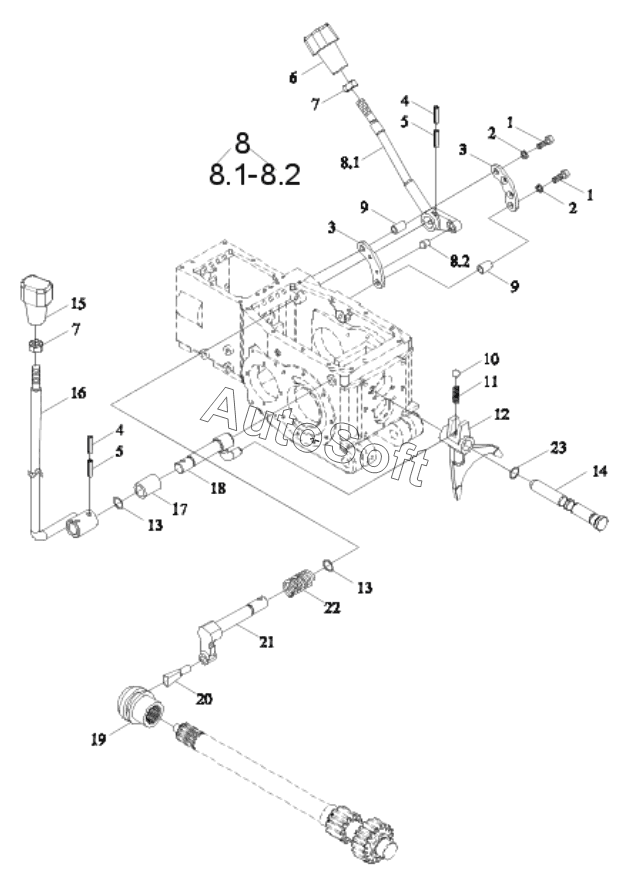

Каталог запасных частей к технике: Lovol TE-404. TL02413010000K PTO CONTROL MECHANISM ASSEMBLY
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8.1
8.1
8.2
8.2
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TL02413010000K | T***K | PTO CONTROL MECHANISM ASSEMBLY | |
| 1 | G***L | Hexagon head bolt | |
| 10 | G***b | STEEL BALL | |
| 11 | F***8 | FORK SHAFT LOCKING SPRING | |
| 12 | T***a | PTO GEARSHIFT FORK | |
| 13 | G***G | RUBBER O-SEAL RING | |
| 14 | T***a | GEARSHIFT FORK SHAFT | |
| 15 | T***1 | PTO GEARSHIFT HANDLE | |
| 16 | T***K | PTO GEARSHIFT CONTROL ROD WELDMENT | |
| 17 | T***4 | SPACER BUSH | |
| 18 | T***1 | PTO GEARSHIFT DIAL ROD ASSEMBLY | |
| 19 | F***1 | SPLINE BUSH | |
| 2 | G***P | Standard spring washer | |
| 20 | F***9 | PTO SHAFT FORK HEAD | |
| 21 | T***1 | PTO FORK SHAFT | |
| 22 | F***4 | RELEASE ROD SPRING | |
| 23 | G***G | O-RING | |
| 3 | F***2 | RELEASE ROD FIXING PIECE | |
| 4 | G***4 | Spring-type straight pin | |
| 5 | G***4 | Spring-type straight pin | |
| 6 | F***1 | PTO RELEASE CONTROL HANDLE | |
| 7 | G***L | Hexagon Nut, Style 1 | |
| 8 | F***2 | RELEASE ROD AND PIN ASSEMBLY | |
| 8.1 | F***7 | RELEASE ROD ASSEMBLY | |
| 8.2 | F***8 | LIMITING PIN | |
| 9 | F***1 | SPACER BUSH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
