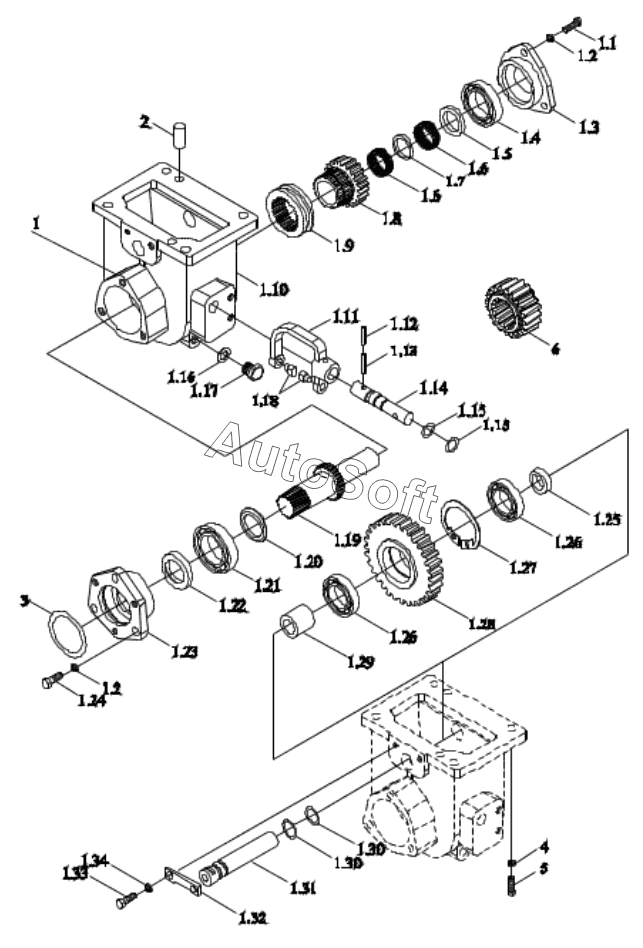

Каталог запасных частей к технике: Lovol TE-404. TE254.421B TRANSFER CASE ASSEMBLY
1
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.26
1.27
1.28
1.29
1.30
1.30
1.31
1.32
1.33
1.34
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***1 | TRANSFER CASE HOUSING ASSEMBLY | |
| 1.1 | G***L | Hexagon flange nut | |
| 1.10 | T***1 | TRANSFER CASE HOUSING | |
| 1.11 | T***2 | TRANSFER CASE FORK | |
| 1.12 | G***4 | Spring-type straight pin | |
| 1.13 | G***4 | SPRING COLUMN PIN | |
| 1.14 | T***3 | TRANSFER CASE FORK SHAFT | |
| 1.15 | G***G | O-RING | |
| 1.16 | J***2 | Compound seal washer | |
| 1.17 | Q***2 | Hexagon Plug | |
| 1.18 | F***1 | TRANSFER CASE FORK HEAD | |
| 1.19 | F***2 | OUTPUT SHAFT | |
| 1.2 | G***P | Standard spring washer | |
| 1.20 | F***9 | OUTPUT SHAFT FRONT THRUST RING | |
| 1.21 | G***6 | BEARING | |
| 1.22 | T***1 | OILSEAL FB30X45X8B | |
| 1.23 | T***9 | FRONT BEARING COVER | |
| 1.24 | G***L | Hex bolt | |
| 1.25 | T***0 | MIDDLE SHAFT SMALL THRUST RING | |
| 1.26 | G***4 | DEEP GROOVE BALL BEARING | |
| 1.27 | G***7 | CIRCLIPS FOR HOLE | |
| 1.28 | T***2 | TRANSFER CASE MIDDLE GEAR | |
| 1.29 | T***1 | MIDDLE SHAFT BIG THRUST RING | |
| 1.3 | T***4 | REAR BEARING COVER | |
| 1.30 | G***G | O-ring sealant used for hydraulic or pneumatic parts | |
| 1.31 | T***5 | MIDDLE SHAFT | |
| 1.32 | T***7 | MIDDLE SHAFT LOCATING PLATE | |
| 1.33 | G***L | Hexagon flange nut | |
| 1.34 | G***P | Standard spring washer | |
| 1.4 | G***5 | BEARING | |
| 1.5 | F***7 | OUTPUT SHAFT REAR THRUST RING | |
| 1.6 | J***0 | Roller bearing | |
| 1.7 | F***8 | OUTPUT SHAFT ROLLING BEARING SPACER BUSH | |
| 1.8 | T***a | TRANSFER CASE DRIVEN GEAR | |
| 1.9 | F***3 | SHIFT COLLAR | |
| 2 | G***P | PIN | |
| 3 | G***G | O-RING | |
| 4 | G***) | STANDARD SPRING WASHER | |
| 5 | G***L | HEXAGON BOLT | |
| 6 | T***1 | FRONT DRIVING GEAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
