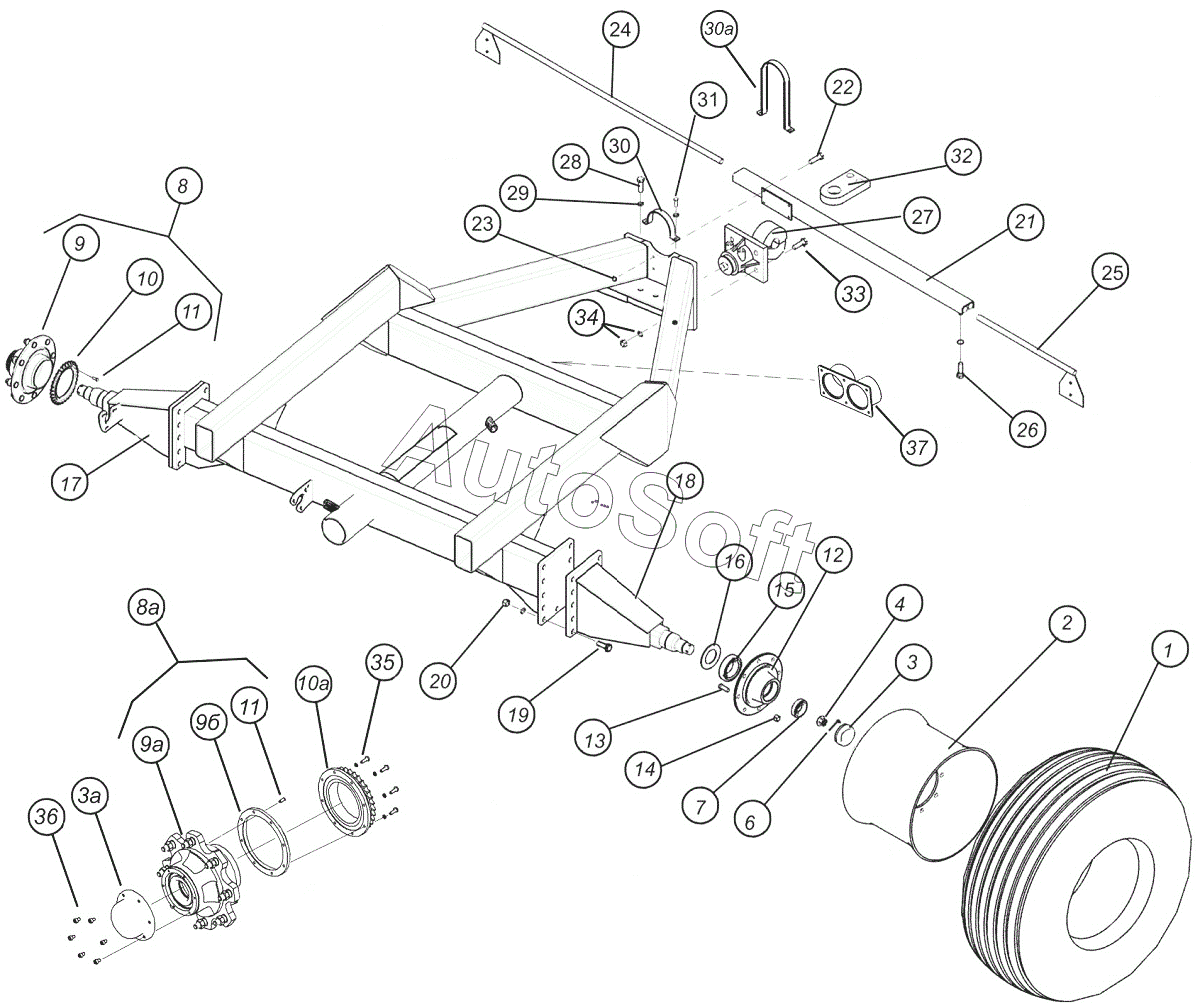

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7 (2014). Ось одноосного бункера V=10м3
1
2
3
3
3а
3а
4
6
7
8
9
9а
9б
10
10а
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
30а
31
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***L | Шина | |
| 10 | А***2 | Звездочка | |
| 10а | А***0 | Крышка-звёздочка | |
| 11 | А***3 | Винт стопорный | |
| 12 | A***5 | Ступица | |
| 12а | S***5 | Ступица | |
| 13 | A***2 | Колесный болт | |
| 13а | 5***3 | Колесный болт | |
| 13а | А***2 | Колесный болт | |
| 14 | A***3 | Гайка ступицы | |
| 14а | 5***1 | Шайба пружинная конусная | |
| 14а | А***3 | Гайка ступицы | |
| 14а | А***0 | Шайба пружинная конусная | |
| 15 | А***0 | Подшипник внутренний | |
| 15а | 5***7 | Подшипник внутренний | |
| 15а | А***5 | Подшипник внутренний | |
| 16 | 1***0 | Манжета | |
| 16 | А***1 | Манжета | |
| 16а | 5***1 | Манжета | |
| 16а | А***7 | Манжета | |
| 17 | A***1 | Цапфа правая | |
| 18 | А***0 | Цапфа левая | |
| 19 | Б***5 | Болт | |
| 1а | 2***R | Шина | |
| 2 | Д***0 | Диск | |
| 20 | Г***0 | Гайка | |
| 20 | Ш***я | Шайба пружинная | |
| 21 | А***0 | Кронштейн | |
| 22 | Б***5 | Болт | |
| 23 | Г***8 | Гайка | |
| 23 | Ш***8 | Шайба пружинная | |
| 24 | А***0 | Штанга | |
| 25 | А***1 | Штанга | |
| 26 | Б***5 | Болт | |
| 26 | К***8 | Контргайка | |
| 27 | 2***0 | Прибор буксировки | |
| 28 | Б***5 | Болт | |
| 29 | Ш***4 | Шайба пружинная | |
| 3 | 1***6 | Крышка ступицы | |
| 3 | А***4 | Крышка ступицы | |
| 30 | К***Р | Хомут | |
| 30а | А***0 | Хомут | |
| 31 | Б***0 | Болт | |
| 31 | Ш***8 | Шайба пружинная | |
| 32 | 1***3 | Серьга | |
| 33 | Б***м | Болт | |
| 34 | Г***5 | Гайка | |
| 34 | Ш***0 | Шайба пружинная | |
| 35 | Б***5 | Болт | |
| 36 | В***2 | Винт | |
| 37 | А***0 | Патрубок двойной | |
| 3а | 5***1 | Крышка ступицы | |
| 3а | А***1 | Крышка ступицы | |
| 4 | А***6 | Гайка-шайба корончатая | |
| 43 | 0***2 | Чека | |
| 4а | 5***6 | Гайка-шайба корончатая | |
| 4а | А***4 | Гайка-шайба корончатая | |
| 6 | O***5 | Шплинт | |
| 7 | А***9 | Подшипник наружный | |
| 7а | 5***4 | Подшипник внутренний | |
| 7а | А***6 | Подшипник наружный | |
| 8 | A***0 | Ступица-звездочка в сборе | |
| 9 | А***1 | Ступица | |
| 9а | А***1 | Ступица | |
| 9б | А***2 | Фланец ступицы |
