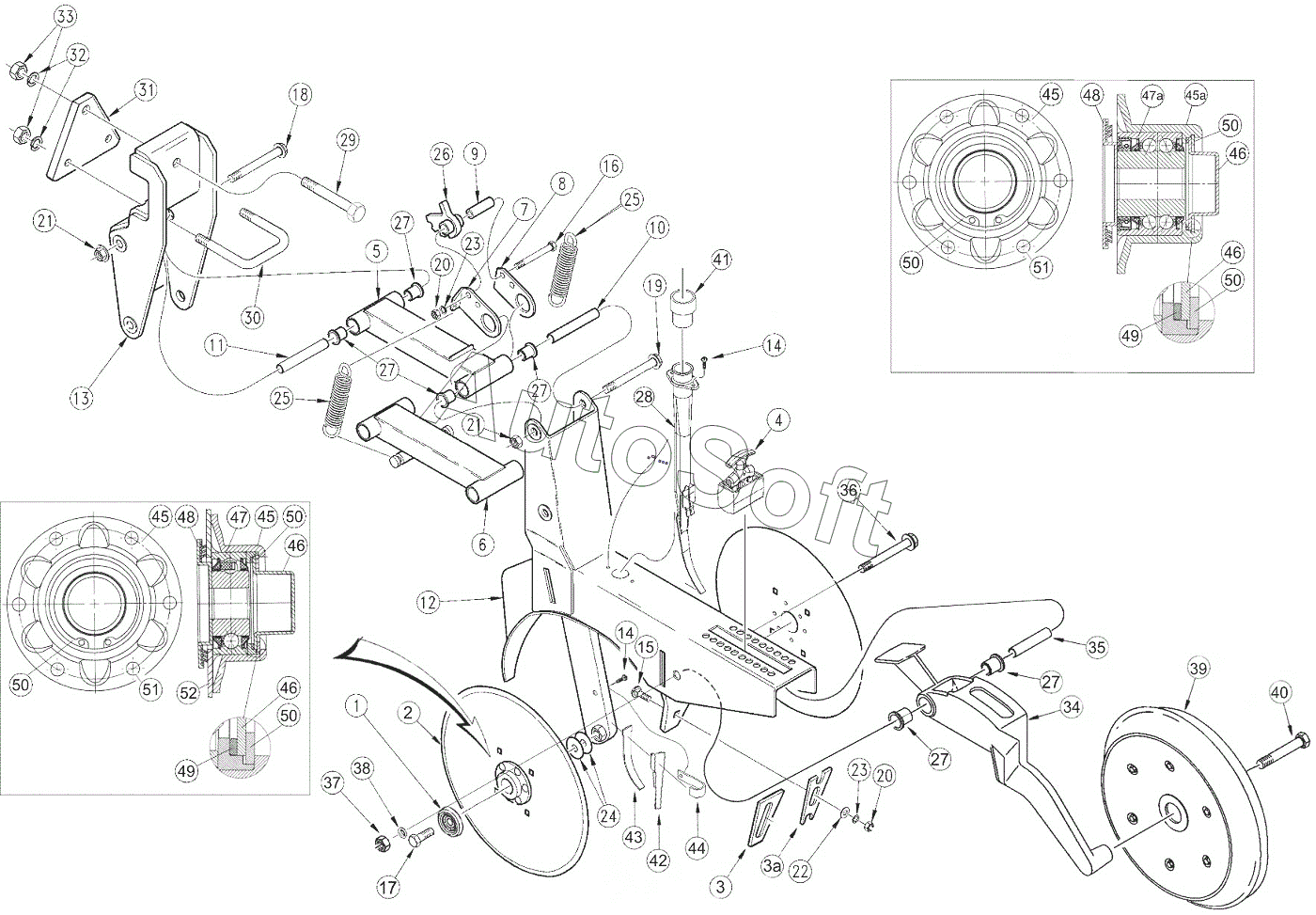

Каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б (2015). Узел сошника
1
2
2а
2б
3
3а
4
5
6
7
8
9
10
11
12
12а
13
14
14
15
16
17
17
18
19
20
20
21
21
22
23
23
24
25
25
26
27
27
27
27
27
28
28
29
30
31
32
33
34
34а
35
36
37
38
39
39
40
41
42
43
44
45
45
45
45
45
45
45
45
45
45
45
45
45
45
45
46
46
46
46
47
47а
48
48
49
49
50
50
50
50
50
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Крышка | |
| 10 | С***1 | Втулка | |
| 11 | С***2 | Втулка | |
| 12 | С***0 | Корпус | |
| 12а | С***0 | Корпус | |
| 13 | С***0 | Кронштейн | |
| 14 | Б***0 | Болт | |
| 15 | Б***5 | Болт | |
| 16 | Б***5 | Болт | |
| 17 | Б***0 | Болт | |
| 17 | Б***5 | Болт | |
| 18 | Б***0 | Болт | |
| 19 | 1***1 | Болт | |
| 2 | 1***S | Диск сошника в сборе | |
| 20 | Г***0 | Гайка | |
| 21 | 1***1 | Гайка | |
| 22 | Ш***0 | Шайба плоская | |
| 23 | Ш***0 | Шайба пружинная | |
| 24 | С***4 | Прокладка регулировочная | |
| 25 | С***2 | Пружина | |
| 26 | С***0 | Фиксатор | |
| 27 | С***1 | Втулка | |
| 28 | И***1 | Трубка сошника | |
| 28 | С***7 | Трубка сошника | |
| 29 | Б***0 | Болт | |
| 2а | 1***С | Диск сошника в сборе | |
| 2б | C***0 | Диск сошника в сборе | |
| 3 | С***3 | Грязесъёмник | |
| 30 | С***8 | Стремянка | |
| 31 | С***7 | Пластина | |
| 32 | Ш***6 | Шайба пружинная | |
| 33 | Г***6 | Гайка | |
| 34 | С***1 | Коромысло | |
| 34а | С***0 | Коромысло | |
| 35 | С***9 | Втулка | |
| 36 | Б***0 | Болт | |
| 37 | Г***2 | Гайка | |
| 38 | Ш***2 | Шайба пружинная | |
| 39 | 8***С | Колесо прикатывающее | |
| 39 | С***0 | Колесо прикатывающее | |
| 3а | С***1 | Грязесъёмник | |
| 4 | С***0 | Упор | |
| 40 | Б***5 | Болт | |
| 41 | С***6 | Переходник | |
| 42 | С***8 | Направляющая | |
| 43 | С***3 | Заслонка | |
| 44 | С***9 | Скоба | |
| 45 | 2***4 | Ступица диска сошника | |
| 45 | 5***4 | Ступица диска сошника | |
| 45 | G***R | Ступица диска сошника | |
| 46 | 2***6 | Крышка | |
| 47 | 2***N | Подшипник | |
| 47а | 5***N | Подшипник усиленный двухрядный | |
| 48 | 2***1 | Манжета армированная | |
| 49 | 2***5 | Кольцо уплотнительное | |
| 5 | С***0 | Рычаг верхний | |
| 50 | 2***7 | Кольцо стопорное | |
| 51 | З***м | Заклепка | |
| 52 | 1***4 | Диск сошника | |
| 6 | С***1 | Рычаг нижний | |
| 7 | С***1 | Кронштейн левый | |
| 8 | С***1 | Кронштейн правый | |
| 9 | С***4 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
