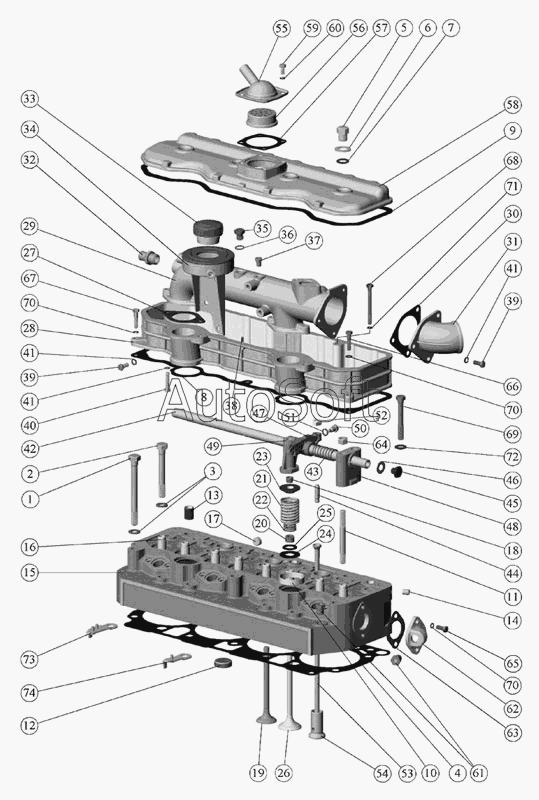

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Установка головки цилиндров и впускного тракта (для двигателей Д-242)
42
57
58
59
60
46
47
48
48
43
44
45
56
41
41
41
40
39
39
38
37
36
35
34
33
74
61
64
65
66
67
68
69
70
70
70
71
72
73
62
63
49
49
50
51
52
53
54
55
19
18
17
16
15
14
13
12
11
10
19
9
8
7
6
5
4
4
3
2
1
25
32
31
30
29
28
27
26
26
26
240-1003010-А
24
23
22
22
21
21
21
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1003010-А | 2***А | Установка головки цилиндров | |
| 240-1003011 | 2***1 | Головка цилиндров | |
| 240-1003013-А2-06 | 2***6 | Головка цилиндров | |
| 240-1003030-А | 2***А | Крышка головки цилиндров | |
| 240-1007100-Б1 | 2***1 | Механизм коромысел | |
| 242-3707220-А | 2***А | Бачок с пробкой | |
| 1 | 2***7 | Болт | |
| 2 | 2***1 | Болт | |
| 3 | 4***8 | Шайба | |
| 4 | 5***А | Прокладка головки цилиндров | |
| 4 | 5***3 | Прокладка головки цилиндров | |
| 5 | 5***А | Гайка колпака | |
| 6 | 5***6 | Шайба | |
| 7 | 5***А | Кольцо | |
| 8 | 2***8 | Прокладка | |
| 9 | 2***9 | Прокладка | |
| 10 | 5***А | Стакан | |
| 11 | 5***2 | Шпилька | |
| 12 | 2***2 | Заглушка | |
| 13 | 2***9 | Втулка | |
| 14 | 2***7 | Заглушка | |
| 15 | 2***1 | Головка цилиндров | |
| 16 | 2***2 | Втулка направляющая клапана | |
| 17 | Д***А | Заглушка | |
| 18 | 5***2 | Сухарь клапана | |
| 19 | 2***6 | Клапан выпускной | |
| 19 | 2***7 | Клапан выпускной | |
| 19 | 2***9 | Клапан выпускной | |
| 20 | 2***0 | Манжета | |
| 21 | 2***0 | Пружина клапана наружная | |
| 21 | 2***3 | Пружина клапана наружная | |
| 21 | 2***8 | Пружина клапана наружная | |
| 21 | 2***9 | Пружина клапана наружная | |
| 22 | 2***3 | Пружина клапана внутренняя | |
| 22 | 2***5 | Пружина клапана внутренняя | |
| 23 | 2***8 | Тарелка | |
| 24 | 2***4 | Шайба | |
| 25 | 2***5 | Шайба | |
| 26 | 2***4 | Клапан впускной | |
| 26 | 2***7 | Клапан впускной | |
| 26 | 2***9 | Клапан впускной | |
| 27 | 2***1 | Прокладка | |
| 28 | 2***А | Крышка головки цилиндров | |
| 29 | 2***4 | Коллектор впускной | |
| 30 | 2***А | Прокладка | |
| 31 | 2***0 | Патрубок | |
| 32 | 2***3 | Штуцер | |
| 33 | 2***0 | Пробка | |
| 34 | 2***А | Бачок | |
| 35 | 5***8 | Пробка | |
| 36 | Д***А | Шайба | |
| 37 | "***" | Пробка | |
| 38 | 2***0 | Штифт | |
| 39 | M***0 | Болт | |
| 40 | M***5 | Болт | |
| 41 | 8***6 | Шайба | |
| 42 | 5***1 | Ось коромысел | |
| 43 | 5***А | Пружина оси коромысел | |
| 44 | 5***1 | Винт регулировочный | |
| 45 | 5***2 | Пробка оси коромысел | |
| 46 | 5***3 | Шайба пробки | |
| 47 | 5***4 | Коромысло клапана со втулкой | |
| 48 | 2***Б | Стойка оси коромысел крайняя | |
| 48 | 2***1 | Стойка оси коромысел крайняя | |
| 49 | 2***Б | Стойка оси коромысел средняя | |
| 49 | 2***1 | Стойка оси коромысел средняя | |
| 50 | 2***5 | Фиксатор | |
| 51 | 1***6 | Шайба | |
| 52 | Д***3 | Гайка | |
| 53 | 2***1 | Штанга | |
| 54 | 2***1 | Толкатель клапана | |
| 55 | 2***Г | Корпус сапуна | |
| 56 | 2***0 | Фильтр | |
| 57 | 2***1 | Прокладка | |
| 58 | 2***Б | Колпак крышки | |
| 59 | М***6 | Болт | |
| 60 | 8***6 | Шайба | |
| 61 | К***6 | Пробка | |
| 62 | 7***А | Патрубок | |
| 63 | 5***8 | Прокладка патрубка | |
| 64 | М***Н | Гайка | |
| 65 | М***0 | Болт | |
| 66 | М***0 | Болт | |
| 67 | М***5 | Болт | |
| 68 | М***0 | Болт | |
| 69 | М***5 | Болт | |
| 70 | 8***6 | Шайба | |
| 71 | 8***П | Шайба | |
| 72 | 1***П | Шайба | |
| 73 | 2***1 | Кронштейн | |
| 74 | 2***1 | Кронштейн |
