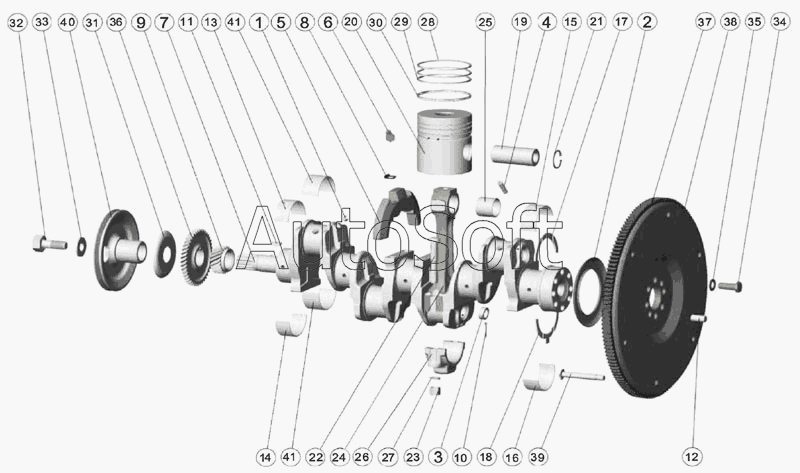

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Поршни и шатуны. Коленчатый вал. Маховик
22
29
29
28
28
28
27
26
25
24
23
29
21
20
20
20
20
20
20
19
18
36
41
41
41
40
39
38
37
18
36
35
34
33
32
31
30
30
30
9
15
14
14
13
13
12
11
10
15
8
7
6
5
4
3
2
1
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1004100 | 2***0 | Шатун в сборе | |
| 240-1005014 | 2***4 | Вал коленчатый в сборе | |
| 240-1005115 | 2***5 | Маховик | |
| 240-1005131-Г | 2***Г | Шкив (одноручьевой) | |
| 242-1005015 | 2***5 | Вал коленчатый | |
| А23.01-74-240 сбАСШ | А***Ш | Комплект шатунных вкладышей | |
| А23.01-74-240 ТсбН1 | А***1 | Комплект шатунных вкладышей | |
| А23.01-81-240 ТсбН1 | А***1 | Комплект коренных вкладышей | |
| А23.01-81-240СБАСН1 | А***1 | Комплект коренных вкладышей | |
| 1 | 5***А | Заглушка | |
| 2 | 5***3 | Маслоотражатель | |
| 3 | 5***В | Заглушка | |
| 4 | 5***А | Трубка | |
| 5 | 2***7 | Противовес | |
| 6 | 2***8 | Болт | |
| 7 | 2***1 | Вал коленчатый | |
| 8 | 2***4 | Пластина стопорная | |
| 9 | 2***1 | Шестерня распределения коленчатого вала | |
| 10 | 4***2 | Шплинт | |
| 11 | 6***9 | Шпонка | |
| 12 | 5***9 | Штифт | |
| 13 | А***7 | Вкладыш коренной | |
| 13 | А***6 | Вкладыш коренной | |
| 14 | А***8 | Вкладыш коренной | |
| 14 | А***7 | Вкладыш коренной | |
| 15 | А***0 | Вкладыш коренной | |
| 15 | А***8 | Вкладыш коренной | |
| 16 | А***9 | Вкладыш коренной | |
| 16 | А***9 | Вкладыш коренной | |
| 17 | А***1 | Полукольцо | |
| 18 | 2***8 | Поршень с шатуном | |
| 18 | 2***9 | Поршень с шатуном | |
| 18 | 2***0 | Поршень с шатуном | |
| 18 | 2***1 | Поршень с шатуном | |
| 18 | 2***2 | Поршень с шатуном | |
| 18 | 2***3 | Поршень с шатуном | |
| 18 | 2***4 | Поршень с шатуном | |
| 18 | 2***5 | Поршень с шатуном | |
| 18 | 2***6 | Поршень с шатуном | |
| 18 | 2***7 | Поршень с шатуном | |
| 18 | 2***8 | Поршень с шатуном | |
| 18 | 2***9 | Поршень с шатуном | |
| 18 | 2***0 | Поршень с шатуном | |
| 18 | 2***1 | Поршень с шатуном | |
| 18 | 2***2 | Поршень с шатуном | |
| 18 | 2***3 | Поршень с шатуном | |
| 18 | 2***4 | Поршень с шатуном | |
| 18 | 2***5 | Поршень с шатуном | |
| 18 | А***3 | Полукольцо | |
| 19 | 5***1 | Палец поршневой | |
| 20 | 2***Д | Поршень | |
| 20 | 2***1 | Поршень | |
| 20 | 2***2 | Поршень | |
| 20 | 2***3 | Поршень | |
| 20 | 2***4 | Поршень | |
| 20 | 2***5 | Поршень | |
| 21 | 2***2 | Кольцо стопорное | |
| 22 | 5***1 | Болт | |
| 23 | 5***8 | Гайка | |
| 24 | 2***2 | Шатун | |
| 25 | 2***А | Втулка | |
| 26 | 2***5 | Крышка шатуна | |
| 27 | 2***0 | Шайба | |
| 28 | С***2 | Кольцо компрессионное | |
| 28 | С***2 | Кольцо компрессионное | |
| 28 | С***2 | Кольцо компрессионное | |
| 29 | С***3 | Кольцо компрессионное | |
| 29 | С***3 | Кольцо компрессионное | |
| 29 | С***2 | Кольцо компрессионное | |
| 30 | С***0 | Кольцо маслосъемное | |
| 30 | С***0 | Кольцо маслосъемное | |
| 30 | С***2 | Кольцо маслосъемное | |
| 31 | 5***2 | Маслоотражатель | |
| 32 | 5***4 | Болт | |
| 33 | 5***А | Шайба | |
| 34 | 5***А | Болт | |
| 35 | 4***8 | Шайба | |
| 36 | 2***1 | Шестерня | |
| 36 | 2***1 | Шестерня привода масляного насоса ведущая | |
| 37 | 2***А | Маховик | |
| 38 | 5***А | Венец маховика | |
| 39 | 2***0 | Маховик | |
| 40 | 2***2 | Палец | |
| 41 | А***4 | Вкладыш | |
| 41 | А***3 | Вкладыш шатунный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
