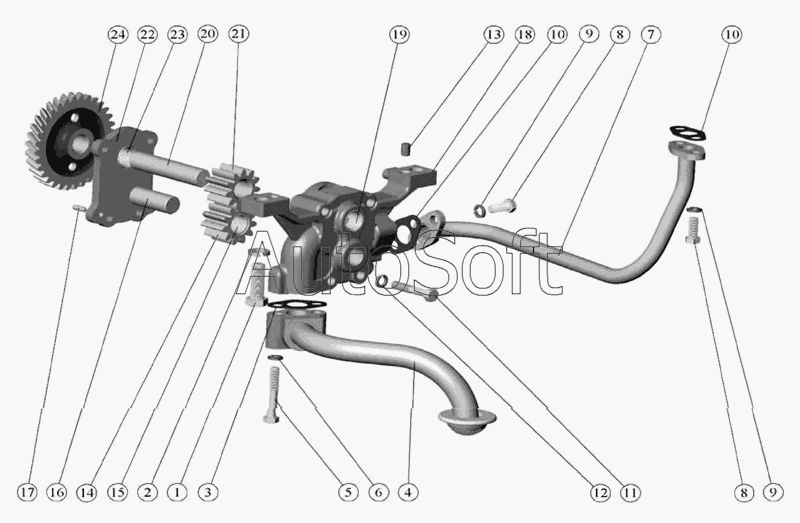

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Установка масляного насоса
15
15
16
17
18
19
19
14
20
21
22
23
23
24
8
8
1
2
3
4
5
6
7
240-1400010-Б
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1400010-Б | 2***Б | Установка масляного насоса | |
| 240-1402000-A3 | 2***3 | Установка приемника масляного насоса | |
| 240-1403020 | 2***0 | Корпус со втулкой в сборе | |
| 240-1403120-A-02 | 2***2 | Вал | |
| 240-1403150 | 2***0 | Крышка со втулкой в сборе | |
| 245-1403010 | 2***0 | Насос масляный | |
| 50-1403110-Б | 5***Б | Шестерня | |
| 1 | M***0 | Болт | |
| 2 | 1***6 | Шайба | |
| 3 | 5***3 | Прокладка | |
| 4 | 2***3 | Маслоприемник | |
| 5 | M***0 | Болт | |
| 6 | 8***6 | Шайба | |
| 7 | 5***A | Патрубок отводящий | |
| 8 | M***0 | Болт | |
| 9 | 8***6 | Шайба | |
| 10 | 5***3 | Прокладка | |
| 11 | M***0 | Болт | |
| 12 | 8***6 | Шайба | |
| 13 | 2***4 | Штифт | |
| 14 | 5***Б | Шестерня | |
| 15 | А***А | Втулка | |
| 15 | Д***А | Втулка | |
| 16 | 5***Б | Палец | |
| 17 | 5***3 | Штифт | |
| 18 | 2***5 | Корпус | |
| 19 | 5***Б | Втулка корпуса | |
| 19 | A***A | Втулка корпуса | |
| 20 | 5***B | Валик масляного насоса | |
| 21 | 5***B | Шестерня масляного насоса ведущая | |
| 22 | 2***5 | Крышка | |
| 23 | 5***Б | Втулка корпуса | |
| 23 | A***A | Втулка корпуса | |
| 24 | 2***8 | Шестерня |
